6. Trennen Sie, wenn möglich, alle dem Messpunkt
nachgelagerten Verbraucher ab, denn deren Impedanz
kann die Testergebnisse verfälschen. Verbinden Sie
den Schukostecker, die Krokodilklemmen oder den
Tastkopf mit der elektrischen Anlage entsprechend
Abb. 16, Abb. 17, Abb. 18 und Abb. 20
Achten Sie auf das Vorhandensein von korrekten
Spannungswerten
entsprechend der Auswahl der Anfangsphase (siehe §
5.1.4),
wie
im
angezeigt.
7. Drücken Sie die GO/STOP Taste am Messgerät oder
die START Taste am Tastkopf. Trennen Sie während
dieser gesamten Phase das Gerät nicht von dem zu
testenden System.

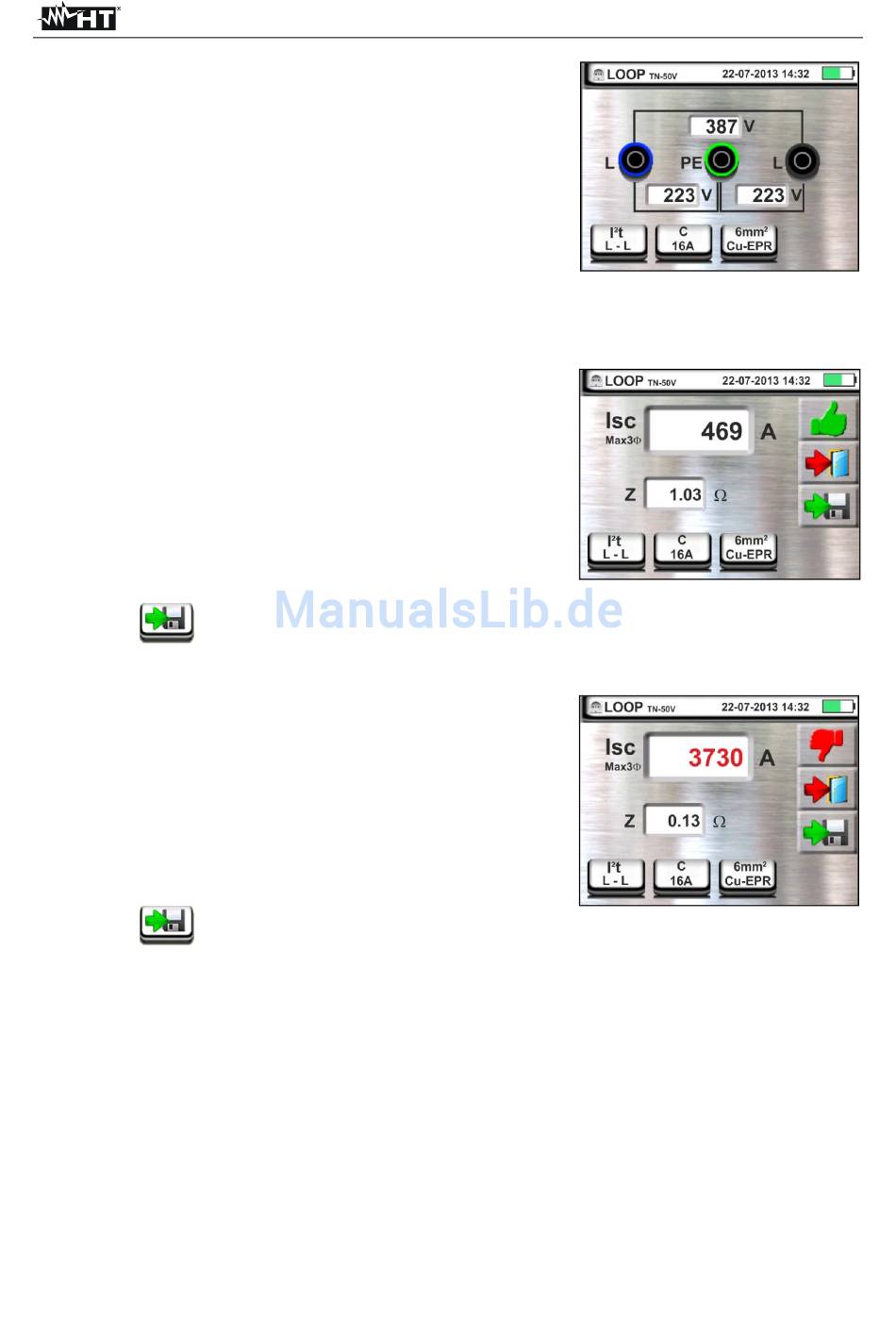

Bei
positivem
dreiphasige Kurzschlussstrom im Fall Zpp, also Phase-
Phase, kann vom Leiter mit den ausgewählten
Einstellungen getragen werden) zeigt das Gerät die
hier nebenstehende Bildschirmseite an.
Drücken Sie die SAVE Taste oder berühren Sie das
Symbol
zum Speichern des Messwertes (siehe §
7.1).
8. Bei negativem Testergebnis (der voraussichtliche
dreiphasige Kurzschlussstrom im Fall Zpp, also Phase-
Phase, kann vom Leiter mit den ausgewählten
Einstellungen NICHT getragen werden) zeigt das Gerät
die hier nebenstehende Bildschirmseite an.
Bei Anzeige eines Messergebnisses in rot ist immer
besondere Achtung erforderlich !
Drücken Sie die SAVE Taste oder berühren Sie das
Symbol
zum Speichern des Messwertes (siehe §
7.1).
zwischen
L-L
hier
nebenstehenden
Ergebnis
(der
DE - 43
und
L-PE
Bildschirm
voraussichtliche
