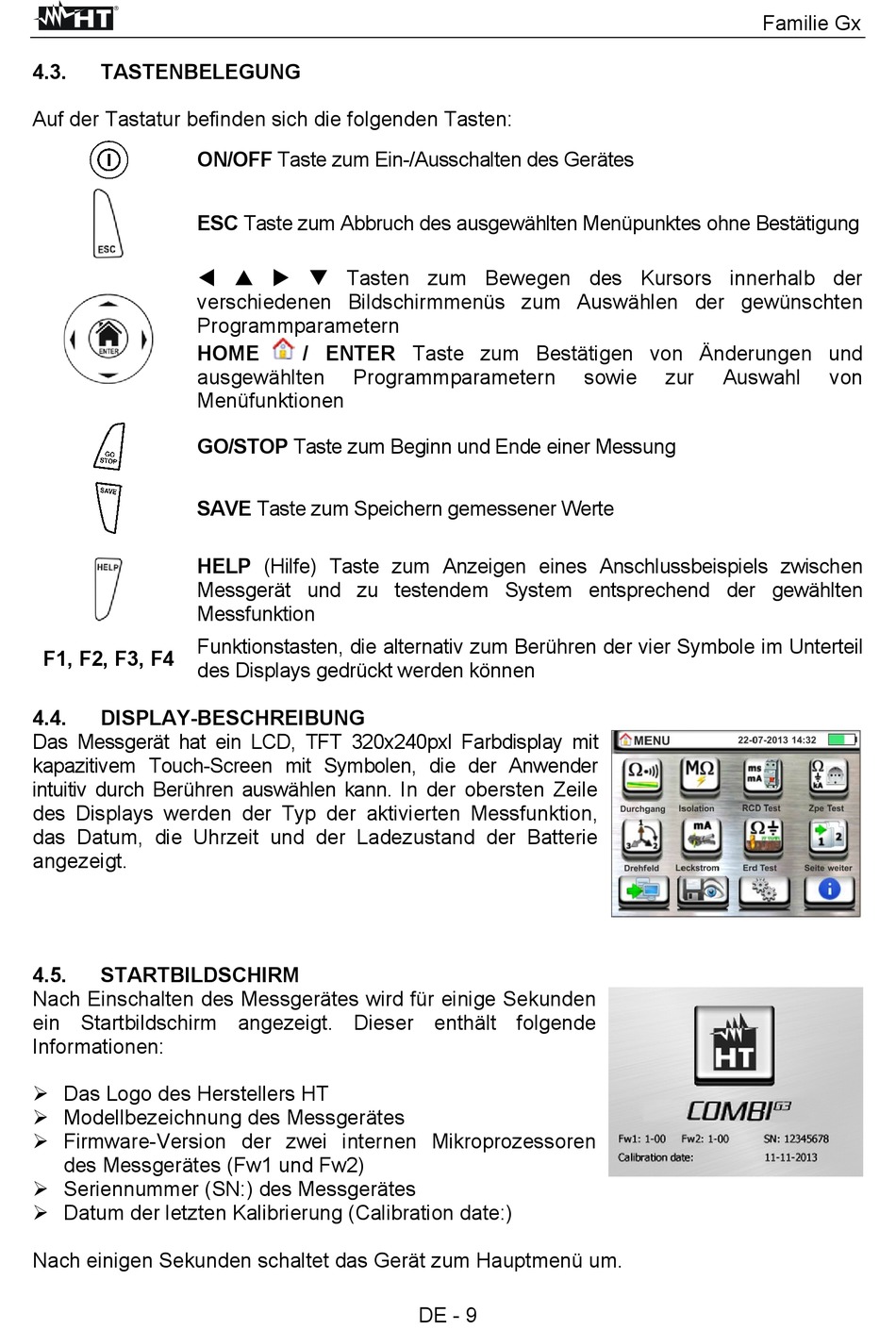

4.3.
TASTENBELEGUNG
Auf der Tastatur befinden sich die folgenden Tasten:
ON/OFF Taste zum Ein-/Ausschalten des Gerätes
ESC Taste zum Abbruch des ausgewählten Menüpunktes ohne Bestätigung
Tasten zum Bewegen des Kursors innerhalb der
verschiedenen Bildschirmmenüs zum Auswählen der gewünschten
Programmparametern
HOME
ausgewählten
Menüfunktionen
GO/STOP Taste zum Beginn und Ende einer Messung
SAVE Taste zum Speichern gemessener Werte
HELP (Hilfe) Taste zum Anzeigen eines Anschlussbeispiels zwischen
Messgerät und zu testendem System entsprechend der gewählten
Messfunktion
Funktionstasten, die alternativ zum Berühren der vier Symbole im Unterteil
F1, F2, F3, F4
des Displays gedrückt werden können
4.4.
DISPLAY-BESCHREIBUNG
Das Messgerät hat ein LCD, TFT 320x240pxl Farbdisplay mit
kapazitivem Touch-Screen mit Symbolen, die der Anwender
intuitiv durch Berühren auswählen kann. In der obersten Zeile
des Displays werden der Typ der aktivierten Messfunktion,
das Datum, die Uhrzeit und der Ladezustand der Batterie
angezeigt.
4.5.
STARTBILDSCHIRM
Nach Einschalten des Messgerätes wird für einige Sekunden
ein Startbildschirm angezeigt. Dieser enthält folgende
Informationen:
Das Logo des Herstellers HT
Modellbezeichnung des Messgerätes
Firmware-Version der zwei internen Mikroprozessoren
des Messgerätes (Fw1 und Fw2)
Seriennummer (SN:) des Messgerätes
Datum der letzten Kalibrierung (Calibration date:)
Nach einigen Sekunden schaltet das Gerät zum Hauptmenü um.
/ ENTER Taste zum Bestätigen von Änderungen und
Programmparametern
DE - 9
sowie
zur
Auswahl
Familie Gx
