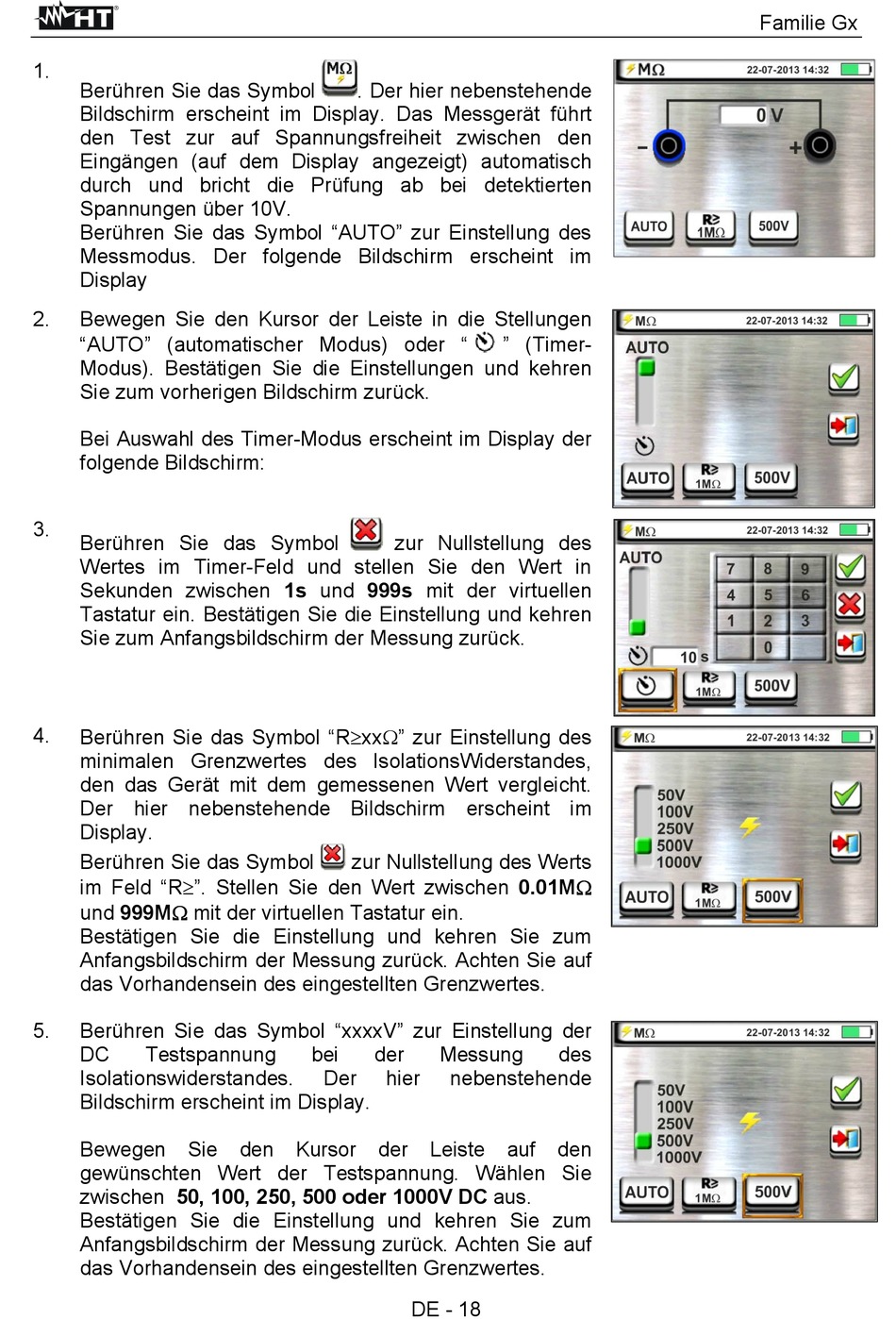

HT MACROTESTG1 Bedienungsanleitung Seite 19

1.
Berühren Sie das Symbol
Bildschirm erscheint im Display. Das Messgerät führt
den Test zur auf Spannungsfreiheit zwischen den
Eingängen (auf dem Display angezeigt) automatisch
durch und bricht die Prüfung ab bei detektierten
Spannungen über 10V.
Berühren Sie das Symbol "AUTO" zur Einstellung des
Messmodus. Der folgende Bildschirm erscheint im
Display
2. Bewegen Sie den Kursor der Leiste in die Stellungen
"AUTO" (automatischer Modus) oder "
Modus). Bestätigen Sie die Einstellungen und kehren
Sie zum vorherigen Bildschirm zurück.
Bei Auswahl des Timer-Modus erscheint im Display der
folgende Bildschirm:
3.
Berühren Sie das Symbol
Wertes im Timer-Feld und stellen Sie den Wert in
Sekunden zwischen 1s und 999s mit der virtuellen
Tastatur ein. Bestätigen Sie die Einstellung und kehren
Sie zum Anfangsbildschirm der Messung zurück.
4.
Berühren Sie das Symbol "Rxx" zur Einstellung des
minimalen Grenzwertes des IsolationsWiderstandes,
den das Gerät mit dem gemessenen Wert vergleicht.
Der hier nebenstehende Bildschirm erscheint im
Display.
Berühren Sie das Symbol
im Feld "R". Stellen Sie den Wert zwischen 0.01M
und 999M mit der virtuellen Tastatur ein.
Bestätigen Sie die Einstellung und kehren Sie zum
Anfangsbildschirm der Messung zurück. Achten Sie auf
das Vorhandensein des eingestellten Grenzwertes.
5. Berühren Sie das Symbol "xxxxV" zur Einstellung der
DC Testspannung
Isolationswiderstandes.
Bildschirm erscheint im Display.
Bewegen Sie
gewünschten Wert der Testspannung. Wählen Sie
zwischen 50, 100, 250, 500 oder 1000V DC aus.
Bestätigen Sie die Einstellung und kehren Sie zum
Anfangsbildschirm der Messung zurück. Achten Sie auf
das Vorhandensein des eingestellten Grenzwertes.
. Der hier nebenstehende
zur Nullstellung des
zur Nullstellung des Werts
bei der
Der hier
den Kursor der
" (Timer-
Messung des
nebenstehende
Leiste auf den
