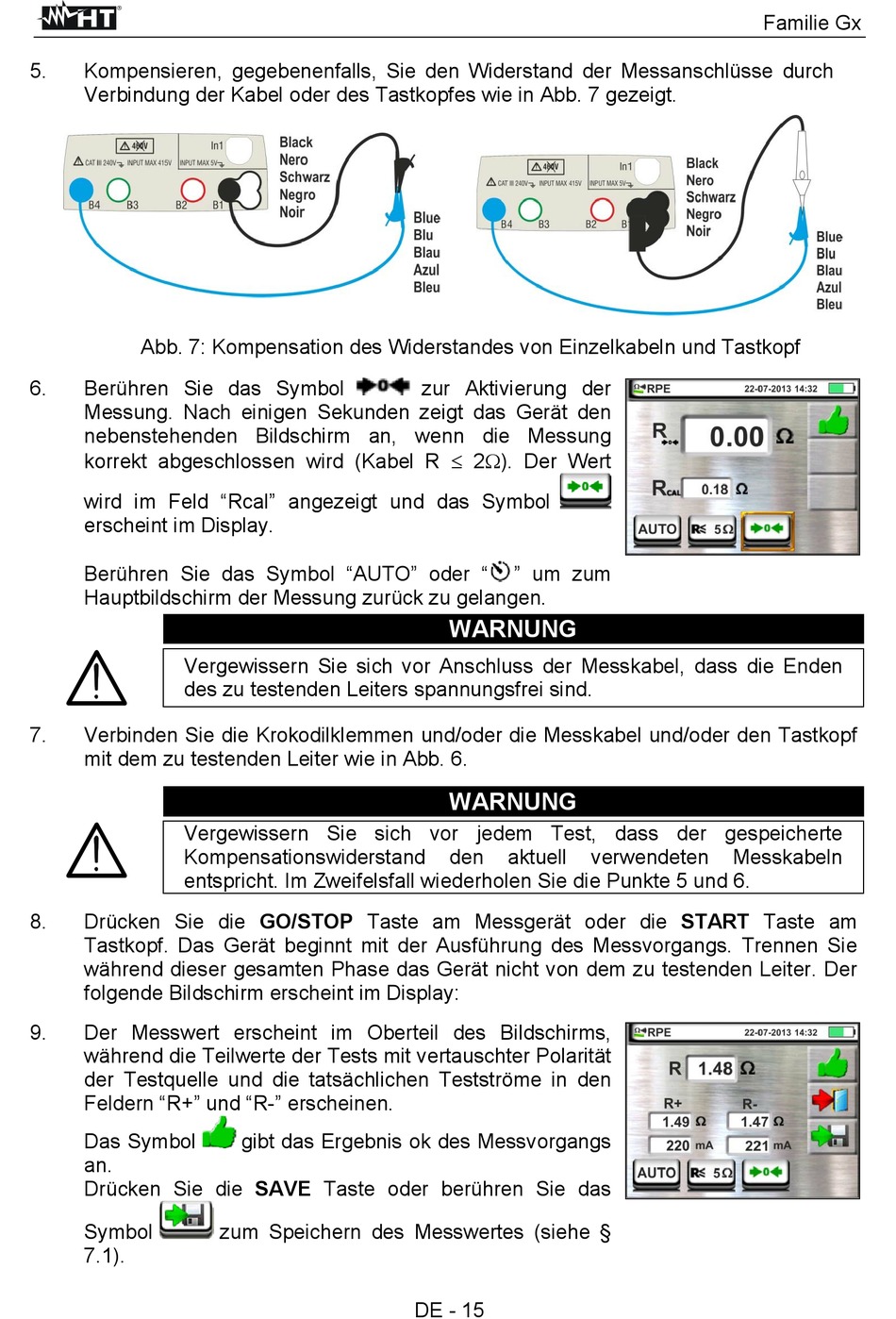

5.
Kompensieren, gegebenenfalls, Sie den Widerstand der Messanschlüsse durch
Verbindung der Kabel oder des Tastkopfes wie in Abb. 7 gezeigt.
Abb. 7: Kompensation des Widerstandes von Einzelkabeln und Tastkopf
6.
Berühren Sie das Symbol
Messung. Nach einigen Sekunden zeigt das Gerät den
nebenstehenden Bildschirm an, wenn die Messung
korrekt abgeschlossen wird (Kabel R 2). Der Wert
wird im Feld "Rcal" angezeigt und das Symbol
erscheint im Display.
Berühren Sie das Symbol "AUTO" oder "
Hauptbildschirm der Messung zurück zu gelangen.
Vergewissern Sie sich vor Anschluss der Messkabel, dass die Enden
des zu testenden Leiters spannungsfrei sind.
7.
Verbinden Sie die Krokodilklemmen und/oder die Messkabel und/oder den Tastkopf
mit dem zu testenden Leiter wie in Abb. 6.
Vergewissern Sie sich vor jedem Test, dass der gespeicherte
Kompensationswiderstand
entspricht. Im Zweifelsfall wiederholen Sie die Punkte 5 und 6.
8.
Drücken Sie die GO/STOP Taste am Messgerät oder die START Taste am
Tastkopf. Das Gerät beginnt mit der Ausführung des Messvorgangs. Trennen Sie
während dieser gesamten Phase das Gerät nicht von dem zu testenden Leiter. Der
folgende Bildschirm erscheint im Display:
9.
Der Messwert erscheint im Oberteil des Bildschirms,
während die Teilwerte der Tests mit vertauschter Polarität
der Testquelle und die tatsächlichen Testströme in den
Feldern "R+" und "R-" erscheinen.
Das Symbol
an.
Drücken Sie die SAVE Taste oder berühren Sie das
Symbol
7.1).
gibt das Ergebnis ok des Messvorgangs
zum Speichern des Messwertes (siehe §
zur Aktivierung der
" um zum
WARNUNG
WARNUNG
den
aktuell
DE - 15
verwendeten
Messkabeln
