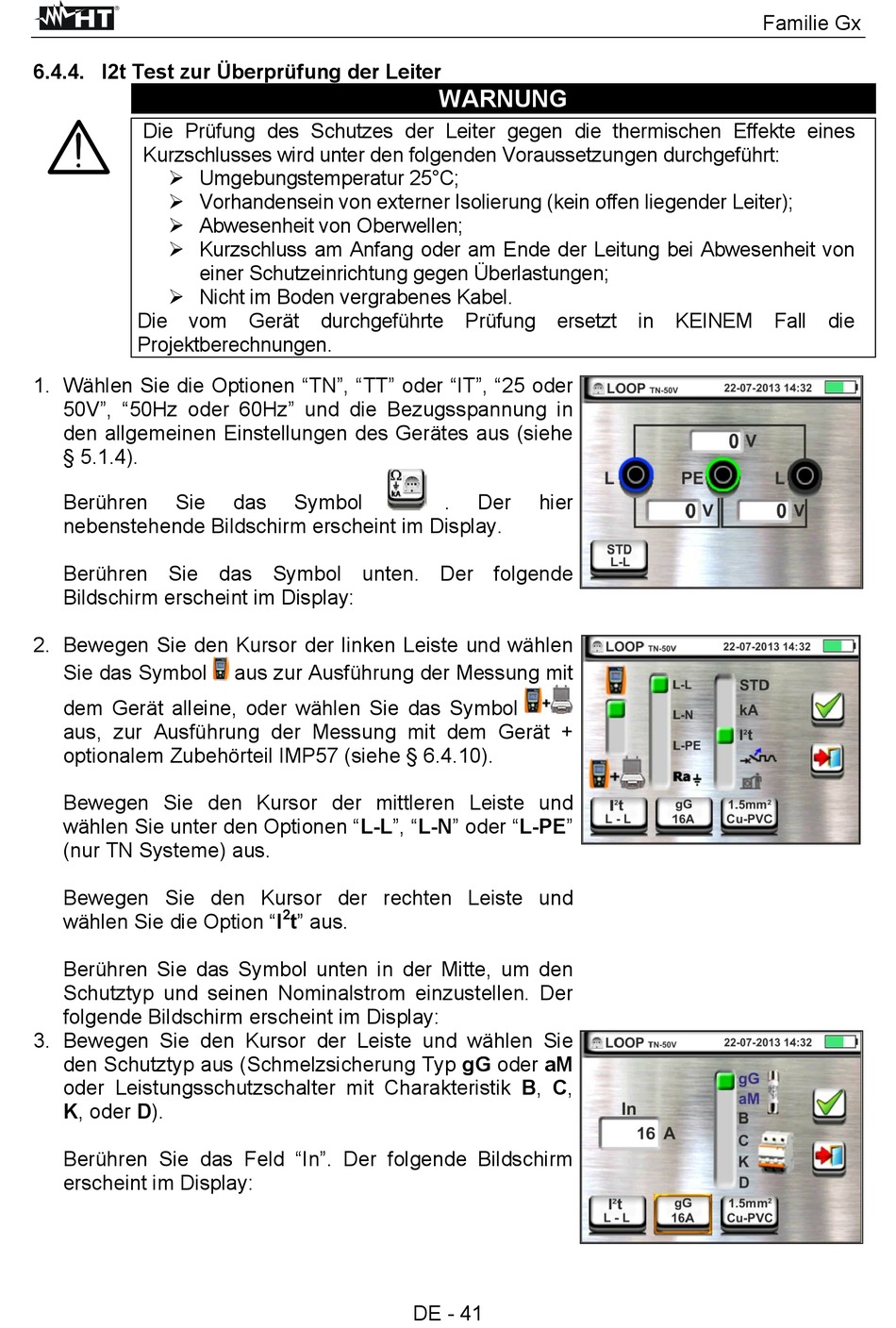

6.4.4. I2t Test zur Überprüfung der Leiter
Die Prüfung des Schutzes der Leiter gegen die thermischen Effekte eines
Kurzschlusses wird unter den folgenden Voraussetzungen durchgeführt:
Umgebungstemperatur 25°C;
Vorhandensein von externer Isolierung (kein offen liegender Leiter);
Abwesenheit von Oberwellen;
Kurzschluss am Anfang oder am Ende der Leitung bei Abwesenheit von
einer Schutzeinrichtung gegen Überlastungen;
Nicht im Boden vergrabenes Kabel.
Die vom Gerät durchgeführte Prüfung ersetzt in KEINEM Fall die
Projektberechnungen.
1. Wählen Sie die Optionen "TN", "TT" oder "IT", "25 oder
50V", "50Hz oder 60Hz" und die Bezugsspannung in
den allgemeinen Einstellungen des Gerätes aus (siehe
§ 5.1.4).
Berühren
Sie
nebenstehende Bildschirm erscheint im Display.
Berühren Sie das Symbol unten. Der folgende
Bildschirm erscheint im Display:
2. Bewegen Sie den Kursor der linken Leiste und wählen
Sie das Symbol
dem Gerät alleine, oder wählen Sie das Symbol
aus, zur Ausführung der Messung mit dem Gerät +
optionalem Zubehörteil IMP57 (siehe § 6.4.10).
Bewegen Sie den Kursor der mittleren Leiste und
wählen Sie unter den Optionen "L-L", "L-N" oder "L-PE"
(nur TN Systeme) aus.
Bewegen Sie den Kursor der rechten Leiste und
wählen Sie die Option "I
Berühren Sie das Symbol unten in der Mitte, um den
Schutztyp und seinen Nominalstrom einzustellen. Der
folgende Bildschirm erscheint im Display:
3. Bewegen Sie den Kursor der Leiste und wählen Sie
den Schutztyp aus (Schmelzsicherung Typ gG oder aM
oder Leistungsschutzschalter mit Charakteristik B, C,
K, oder D).
Berühren Sie das Feld "In". Der folgende Bildschirm
erscheint im Display:
das
Symbol
aus zur Ausführung der Messung mit
2
t" aus.
WARNUNG
.
Der
hier
DE - 41
