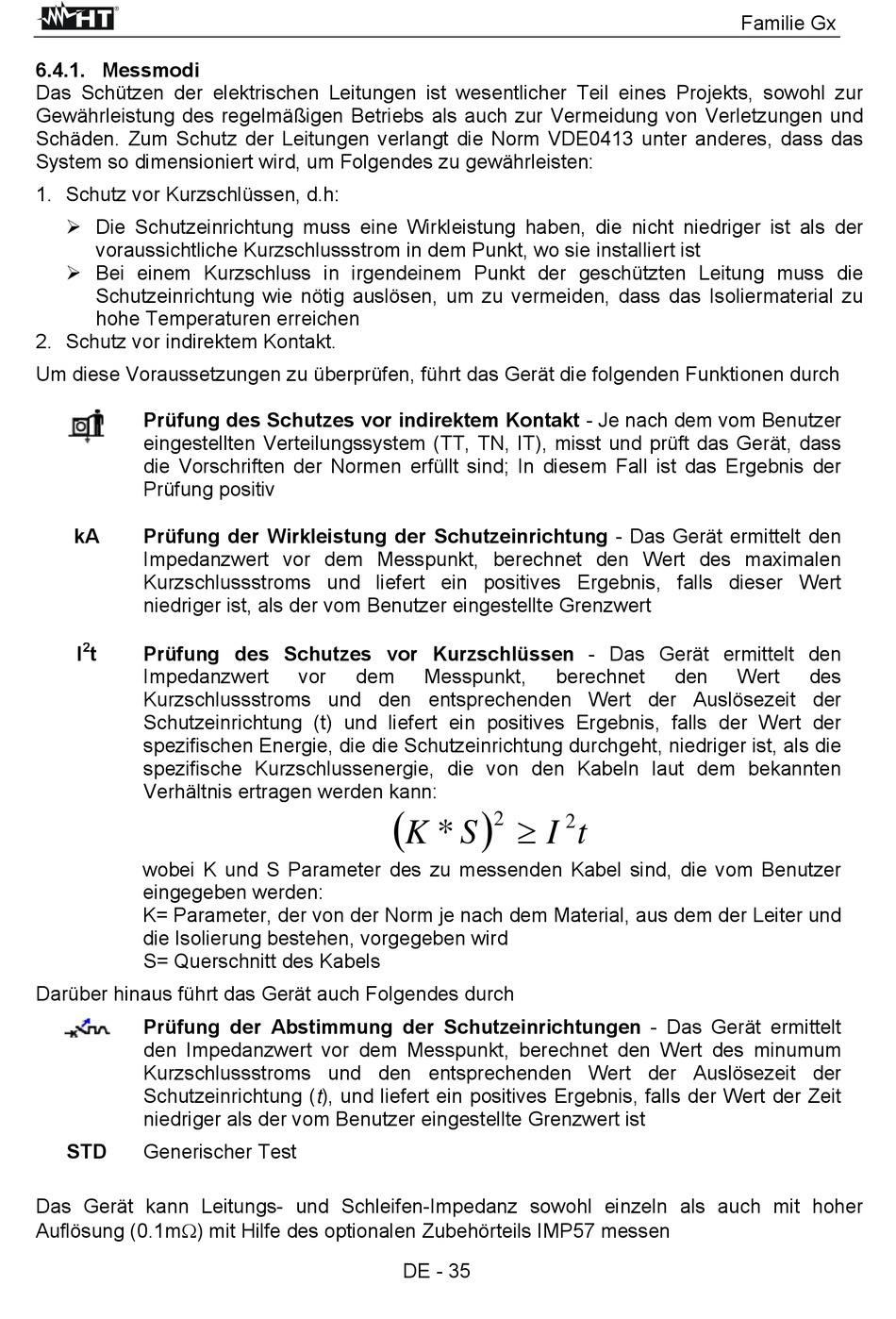

6.4.1. Messmodi
Das Schützen der elektrischen Leitungen ist wesentlicher Teil eines Projekts, sowohl zur
Gewährleistung des regelmäßigen Betriebs als auch zur Vermeidung von Verletzungen und
Schäden. Zum Schutz der Leitungen verlangt die Norm VDE0413 unter anderes, dass das
System so dimensioniert wird, um Folgendes zu gewährleisten:
1. Schutz vor Kurzschlüssen, d.h:
Die Schutzeinrichtung muss eine Wirkleistung haben, die nicht niedriger ist als der
voraussichtliche Kurzschlussstrom in dem Punkt, wo sie installiert ist
Bei einem Kurzschluss in irgendeinem Punkt der geschützten Leitung muss die
Schutzeinrichtung wie nötig auslösen, um zu vermeiden, dass das Isoliermaterial zu
hohe Temperaturen erreichen
2. Schutz vor indirektem Kontakt.
Um diese Voraussetzungen zu überprüfen, führt das Gerät die folgenden Funktionen durch
Prüfung des Schutzes vor indirektem Kontakt - Je nach dem vom Benutzer
eingestellten Verteilungssystem (TT, TN, IT), misst und prüft das Gerät, dass
die Vorschriften der Normen erfüllt sind; In diesem Fall ist das Ergebnis der
Prüfung positiv
kA
Prüfung der Wirkleistung der Schutzeinrichtung - Das Gerät ermittelt den
Impedanzwert vor dem Messpunkt, berechnet den Wert des maximalen
Kurzschlussstroms und liefert ein positives Ergebnis, falls dieser Wert
niedriger ist, als der vom Benutzer eingestellte Grenzwert
2
I
t
Prüfung des Schutzes vor Kurzschlüssen - Das Gerät ermittelt den
Impedanzwert
Kurzschlussstroms und den entsprechenden Wert der Auslösezeit der
Schutzeinrichtung (t) und liefert ein positives Ergebnis, falls der Wert der
spezifischen Energie, die die Schutzeinrichtung durchgeht, niedriger ist, als die
spezifische Kurzschlussenergie, die von den Kabeln laut dem bekannten
Verhältnis ertragen werden kann:
wobei K und S Parameter des zu messenden Kabel sind, die vom Benutzer
eingegeben werden:
K= Parameter, der von der Norm je nach dem Material, aus dem der Leiter und
die Isolierung bestehen, vorgegeben wird
S= Querschnitt des Kabels
Darüber hinaus führt das Gerät auch Folgendes durch
Prüfung der Abstimmung der Schutzeinrichtungen - Das Gerät ermittelt
den Impedanzwert vor dem Messpunkt, berechnet den Wert des minumum
Kurzschlussstroms und den entsprechenden Wert der Auslösezeit der
Schutzeinrichtung (t), und liefert ein positives Ergebnis, falls der Wert der Zeit
niedriger als der vom Benutzer eingestellte Grenzwert ist
STD
Generischer Test
Das Gerät kann Leitungs- und Schleifen-Impedanz sowohl einzeln als auch mit hoher
Auflösung (0.1m) mit Hilfe des optionalen Zubehörteils IMP57 messen
vor
dem
Messpunkt,
K
*
S
DE - 35
berechnet
2
2
I
t
Familie Gx
den
Wert
des
