7. VORGEHENSWEISE BEI DEN MESSUNGEN
7.1.
EINSATZ DES MESSGERÄTES IM EINPHASIGEN NETZ
Die maximale Spannung zwischen den Eingängen B1, B2, B3, B4 und BE ist
1000V / CAT IV 600V gegen Erde. Messen Sie keine Spannungen, die die
durch diese Betriebsanleitung vorgeschriebenen Grenzwerte überschreiten.
Sollten Sie die Spannungsgrenzwerte überschreiten, könnten Sie das Instru-
ment und / oder seine Bauteile beschädigen oder Ihre Sicherheit gefährden.

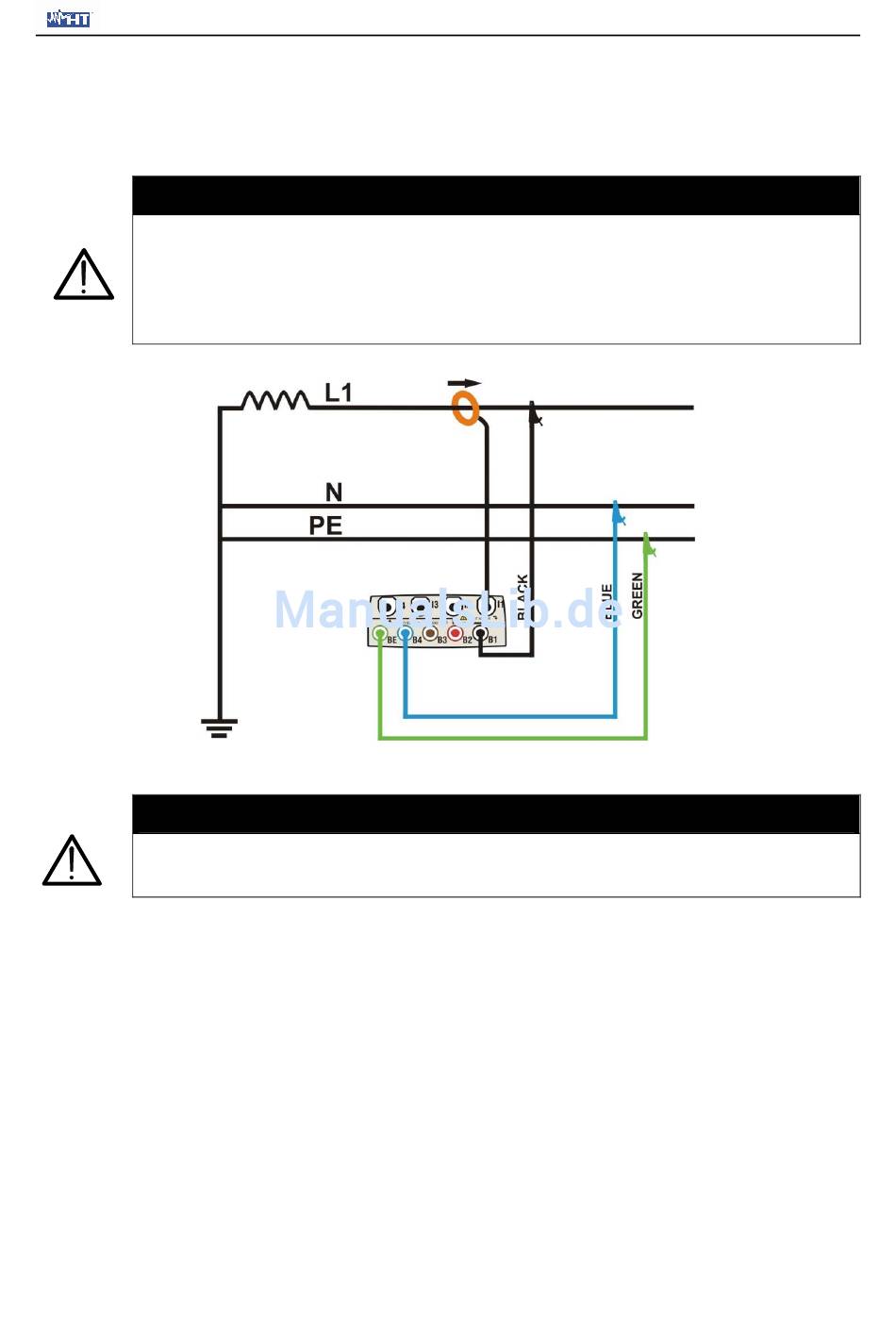

Abb. 125: Anschluss des Messgerätes an ein einphasiges Netz [grün-gelb!]
Wenn möglich, schalten Sie die Stromversorgung aus, bevor Sie das Mess-
gerät an die zu prüfende elektrische Anlage anschließen.
1.
Überprüfen und ändern Sie erforderlichenfalls die Grundeinstellungen des Messge-
rätes (siehe Absatz 5.3.1) Geben Sie die Netzoption SINGLE ein.
2.
Schließen Sie die Spannungsprüfleitungen an die Außenleiter, Neutralleiter und
Erdleiter an und achten Sie dabei auf die Farben, wie in Abb. 125 dargestellt.
3.
Schließen Sie den Strom-Zangenmesswandler an den Außenleiter L1 an, wie in
Abb. 125 dargestellt, und berücksichtigen Sie dabei die Pfeilrichtung des
Messwandlers, die die Energierichtung von der Quelle zur Last anzeigt. Bevor Sie
mit einer Messung beginnen, vergewissern Sie sich immer im Untermenü „Real
Time Values", dass die Werte für Wirkleistung und Leistungsfaktor relativ zur
Last, die normalerweise induktiv sein sollte, positiv angezeigt werden. Im Falle
von negativen Werten drehen Sie den Messwandler an den Leitungen um 180°.
4.
Stellen Sie für die zu prüfende Elektroanlage eine Notversorgung sicher, falls die
Versorgung zum Anschließen des Messgeräts vorübergehend unterbrochen werden
muss. Die Werte der Parameter werden vom Messgerät im Untermenü „Real Time
ACHTUNG
ACHTUNG
- 97 -
PQA823 & PQA824
