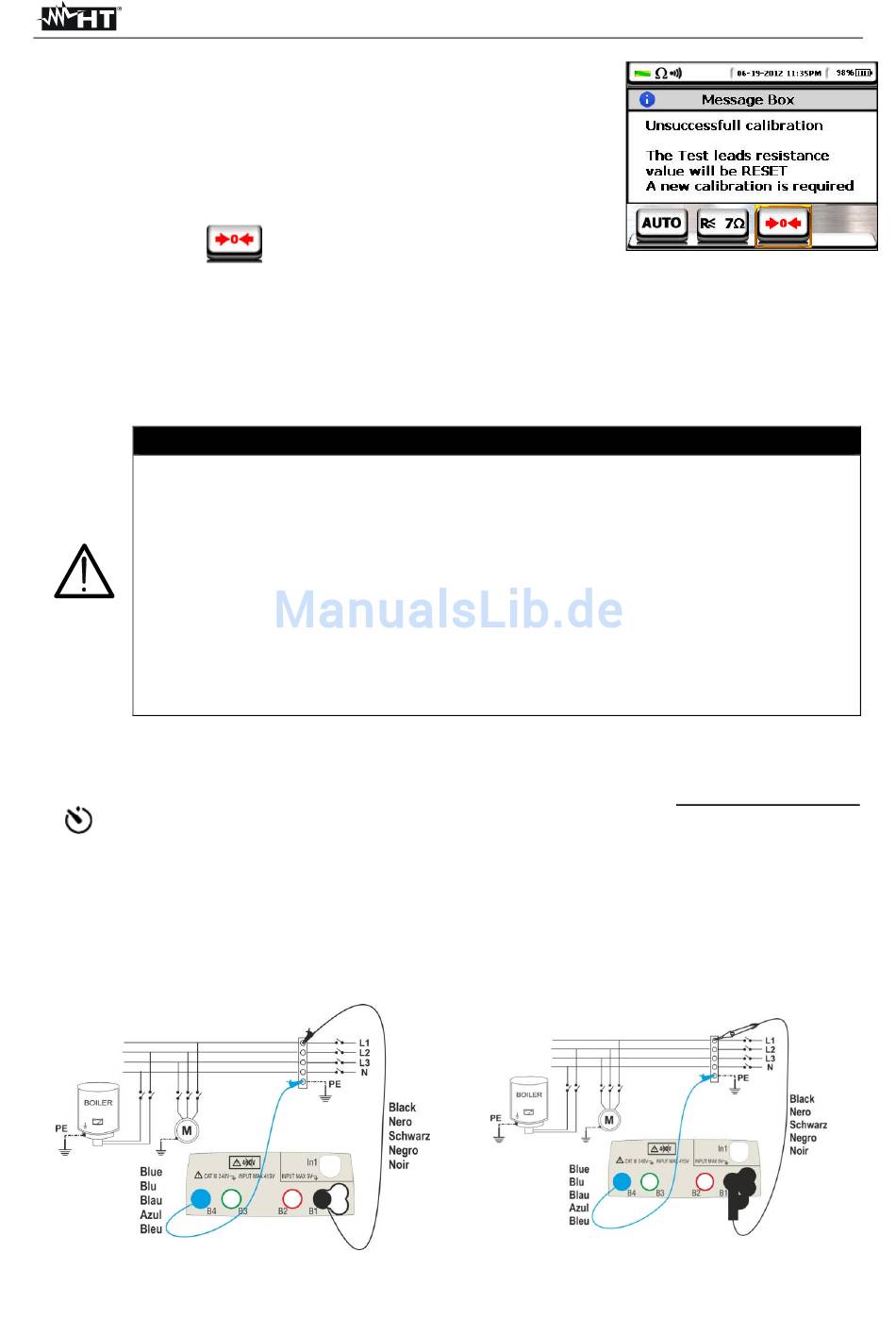

3.
Wird erkannt, dass der kalibrierte Widerstand höher ist
als der gemessene Widerstand, erzeugt das Gerät ein
langes Tonsignal und zeigt einen Bildschirm ähnlich dem
hier nebenstehenden an.
(Kalibrierung der Messleitungen nicht erfolgreich)
Ein Reset wurde durchgeführt. Eine neue Kalibrierung ist
erforderlich
Das Symbol
den auf Null gestellten Wert der Kalibrierung an.
6.2.
MΩ Ω Ω Ω : MESSUNG DES ISOLATIONSWIDERSTANDES
Diese Funktion wird entsprechend den Normen VDE 0413-2, EN61557-2 ausgeführt und
erlaubt die Messung von Isolationswiderständen zwischen aktiven Leitern und zwischen
jedem aktiven Leiter und Erde.
Das Gerät kann zur Messung in Installationen mit Überspannungskategorie CAT
III 240V zu Erde und CAT III 415V zwischen den Eingängen benutzt werden. Die
Überspannungskategorie CAT III ist für Messungen in Niederspannungs-
installationen innerhalb von Gebäuden geeignet (Beispiele sind Verteiler,
Verkabelungen, Schalter, Steckdosen in festen Installationen, elektrische
Motoren und Geräte für den industriellen Einsatz). Es wird empfohlen, die
Krokodilklemme nur im Sicherheitsbereich der Handschutzvorrichtung zu halten
(siehe § 4.2). Stellen Sie sicher, dass der zu messende Kreis spannungsfrei ist
und dass alle eventuellen mit dem Kreis normalerweise verbundenen
Verbraucher abgetrennt worden sind, bevor Sie mit der Isolationsmessung
beginnen.
Folgende Modi sind verfügbar:
AUTO Der Test wird durch Drücken der GO/STOP Taste des Gerätes (oder START
Taste des Tastkopfes) aktiviert und dauert ca. 2 Sekunden. Empfohlener Modus
In diesem Modus kann der Benutzer eine ausreichend lange Messdauer (1s ÷
999s) einstellen, um während des Messvorgangs die Messkabel am zu
testenden Leiter entlang zu führen. Über die Dauer des gesamten
Messvorgangs hinweg erzeugt das Messgerät jede Sekunde ein kurzes
Tonsignal. Erreicht der Isolationswiderstand während des Messvorgangs einen
niedrigeren als den eingestellten Grenzwert, erzeugt das Gerät ein langes
Tonsignal. Zum Beenden des Tests drücken Sie nochmals die GO/STOP Taste
des Geräts oder die START /Stop Taste des Tastkopfes.
erscheint auf dem Display und gibt
Abb. 8: Geräteanschluss mit Einzelkabeln und Tastkopf
WARNUNG
DE - 16
MACROTESTG3 - COMBIG3
