3CR05R00.doc
MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch
3.4.4 Elektrische Anschlüsse (Mod-RM)
Im Gegensatz zu den Mod-MC und Mod-EB Modellen, verfügt die RM Version (mit 3 Einschüben für ein 19"
Standardgehäuse) lediglich über einen Einphaseneingang: diese Version ist nicht mit dem Mod-Power 4500VA und
6000VA Modell kompatibel.
Die Baureihe Mod-RM ist mit zwei IEC320 16A Ausgängen (mit Sicherung) ausgestattet; sie ermöglichen die
Speisung von zwei Netzen zu Verbrauchern, die im 19" Gestell eingebaut sind (Stecker A und B).
Der konfigurierbare Power Share Ausgang besteht aus einem mitgelieferten IEC320 10A Stecker (siehe
Konfigurationsanweisungen - Stecker C).
In der Abbildung unten ist die Steckdose C neben der Schutzsicherung (5x20 10A 250V T) zu sehen.
Die Stecker sind leicht zugänglich auf der Rückseite der Anlage und deren Tiefe überschreitet nicht 600 mm, selbst
wenn sie eingesteckt sind. Die Klemmleiste befindet sich rechts unten auf der Rückseite der USV, unter der
Anschlußplatte der Stecker. Diese Abdeckung muß bei klassischen Anschlüssen nicht entfernt werden.

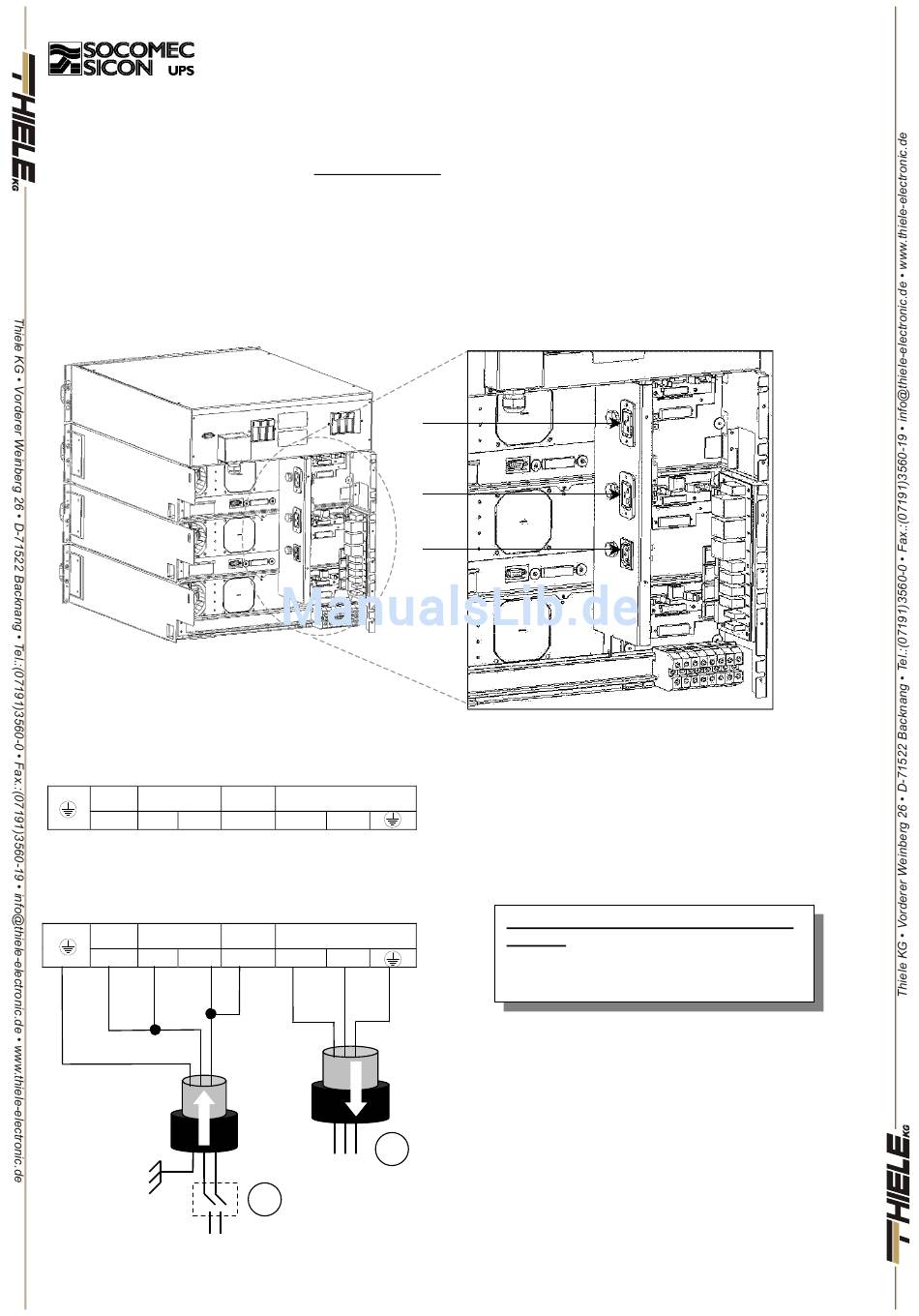

Klemmleiste Mod-RM.
BY
EINGANG
PASS
L11
L1
N
ANSCHLUSSPLAENE Mod-RM.
Klemmleistenplan Mod-RM:
BY
EINGANG
PASS
L11
L1
N
Q
18
SECTION 4
A
B
C
BY
AUSGANG
PASS
N1
L12
N2
BY
AUSGANG
PASS
N1
L12
N2
2
1
3. VERPACKUNG UND
Einphasiger Eingang und gemeinsamer
By-pass
1 Schutz des Hauptnetzeingangs
2 USV Ausgang
INSTALLATION
