3CR05R00.doc
MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch

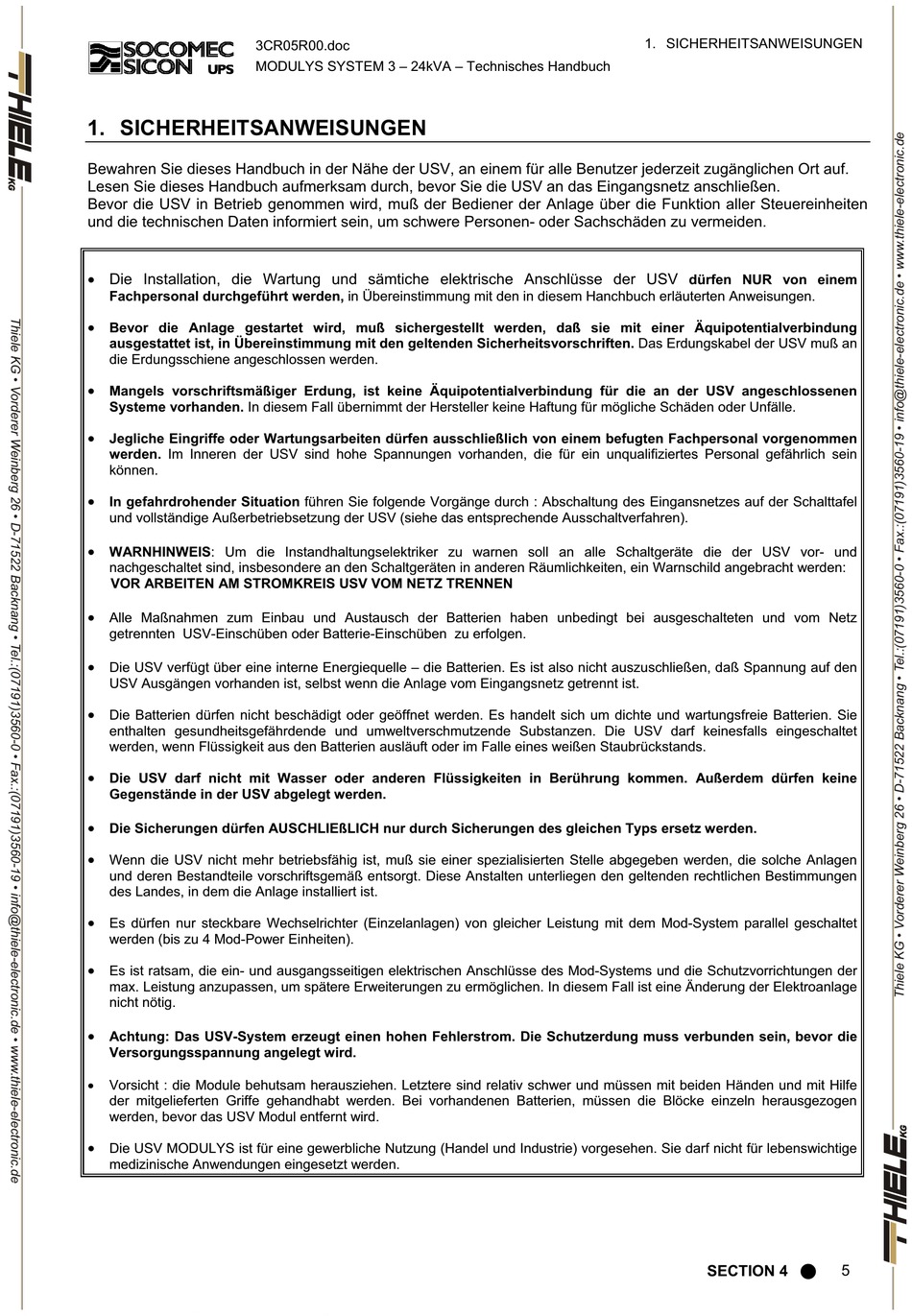

1. SICHERHEITSANWEISUNGEN
Bewahren Sie dieses Handbuch in der Nähe der USV, an einem für alle Benutzer jederzeit zugänglichen Ort auf.
Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie die USV an das Eingangsnetz anschließen.
Bevor die USV in Betrieb genommen wird, muß der Bediener der Anlage über die Funktion aller Steuereinheiten
und die technischen Daten informiert sein, um schwere Personen- oder Sachschäden zu vermeiden.
x Die Installation, die Wartung und sämtiche elektrische Anschlüsse der USV
Fachpersonal durchgeführt werden, in Übereinstimmung mit den in diesem Hanchbuch erläuterten Anweisungen.
x
Bevor die Anlage gestartet wird, muß sichergestellt werden, daß sie mit einer Äquipotentialverbindung
ausgestattet ist, in Übereinstimmung mit den geltenden Sicherheitsvorschriften. Das Erdungskabel der USV muß an
die Erdungsschiene angeschlossen werden.
x
Mangels vorschriftsmäßiger Erdung, ist keine Äquipotentialverbindung für die an der USV angeschlossenen
Systeme vorhanden. In diesem Fall übernimmt der Hersteller keine Haftung für mögliche Schäden oder Unfälle.
x
Jegliche Eingriffe oder Wartungsarbeiten dürfen ausschließlich von einem befugten Fachpersonal vorgenommen
werden. Im Inneren der USV sind hohe Spannungen vorhanden, die für ein unqualifiziertes Personal gefährlich sein
können.
x
In gefahrdrohender Situation führen Sie folgende Vorgänge durch : Abschaltung des Eingansnetzes auf der Schalttafel
und vollständige Außerbetriebsetzung der USV (siehe das entsprechende Ausschaltverfahren).
x
WARNHINWEIS: Um die Instandhaltungselektriker zu warnen soll an alle Schaltgeräte die der USV vor- und
nachgeschaltet sind, insbesondere an den Schaltgeräten in anderen Räumlichkeiten, ein Warnschild angebracht werden:
VOR ARBEITEN AM STROMKREIS USV VOM NETZ TRENNEN
x
Alle Maßnahmen zum Einbau und Austausch der Batterien haben unbedingt bei ausgeschalteten und vom Netz
getrennten USV-Einschüben oder Batterie-Einschüben zu erfolgen.
x
Die USV verfügt über eine interne Energiequelle – die Batterien. Es ist also nicht auszuschließen, daß Spannung auf den
USV Ausgängen vorhanden ist, selbst wenn die Anlage vom Eingangsnetz getrennt ist.
x
Die Batterien dürfen nicht beschädigt oder geöffnet werden. Es handelt sich um dichte und wartungsfreie Batterien. Sie
enthalten gesundheitsgefährdende und umweltverschmutzende Substanzen. Die USV darf keinesfalls eingeschaltet
werden, wenn Flüssigkeit aus den Batterien ausläuft oder im Falle eines weißen Staubrückstands.
x
Die USV darf nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommen. Außerdem dürfen keine
Gegenstände in der USV abgelegt werden.
x
Die Sicherungen dürfen AUSCHLIEßLICH nur durch Sicherungen des gleichen Typs ersetz werden.
x
Wenn die USV nicht mehr betriebsfähig ist, muß sie einer spezialisierten Stelle abgegeben werden, die solche Anlagen
und deren Bestandteile vorschriftsgemäß entsorgt. Diese Anstalten unterliegen den geltenden rechtlichen Bestimmungen
des Landes, in dem die Anlage installiert ist.
x
Es dürfen nur steckbare Wechselrichter (Einzelanlagen) von gleicher Leistung mit dem Mod-System parallel geschaltet
werden (bis zu 4 Mod-Power Einheiten).
x
Es ist ratsam, die ein- und ausgangsseitigen elektrischen Anschlüsse des Mod-Systems und die Schutzvorrichtungen der
max. Leistung anzupassen, um spätere Erweiterungen zu ermöglichen. In diesem Fall ist eine Änderung der Elektroanlage
nicht nötig.
x
Achtung: Das USV-System erzeugt einen hohen Fehlerstrom. Die Schutzerdung muss verbunden sein, bevor die
Versorgungsspannung angelegt wird.
x
Vorsicht : die Module behutsam herausziehen. Letztere sind relativ schwer und müssen mit beiden Händen und mit Hilfe
der mitgelieferten Griffe gehandhabt werden. Bei vorhandenen Batterien, müssen die Blöcke einzeln herausgezogen
werden, bevor das USV Modul entfernt wird.
x
Die USV MODULYS ist für eine gewerbliche Nutzung (Handel und Industrie) vorgesehen. Sie darf nicht für lebenswichtige
medizinische Anwendungen eingesetzt werden.
1. SICHERHEITSANWEISUNGEN
dürfen NUR von einem
