3CR05R00.doc

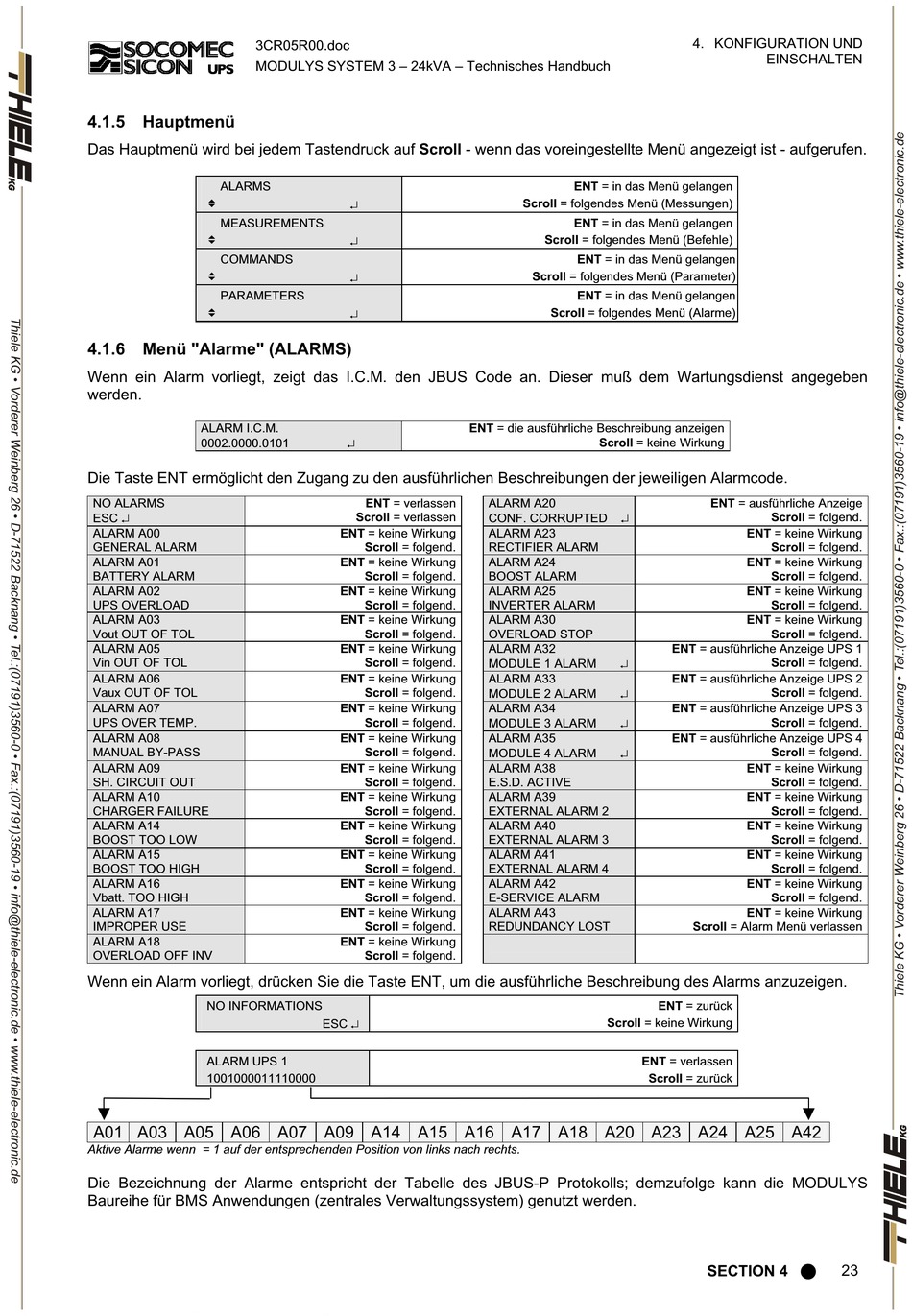

MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch
4.1.5
Hauptmenü
Das Hauptmenü wird bei jedem Tastendruck auf Scroll - wenn das voreingestellte Menü angezeigt ist - aufgerufen.
ALARMS
!
MEASUREMENTS
!
COMMANDS
!
PARAMETERS
!
4.1.6
Menü "Alarme" (ALARMS)
Wenn ein Alarm vorliegt, zeigt das I.C.M. den JBUS Code an. Dieser muß dem Wartungsdienst angegeben
werden.
ALARM I.C.M.
0002.0000.0101
Die Taste ENT ermöglicht den Zugang zu den ausführlichen Beschreibungen der jeweiligen Alarmcode.
NO ALARMS
ESC €
ALARM A00
GENERAL ALARM
ALARM A01
BATTERY ALARM
ALARM A02
UPS OVERLOAD
ALARM A03
Vout OUT OF TOL
ALARM A05
Vin OUT OF TOL
ALARM A06
Vaux OUT OF TOL
ALARM A07
UPS OVER TEMP.
ALARM A08
MANUAL BY-PASS
ALARM A09
SH. CIRCUIT OUT
ALARM A10
CHARGER FAILURE
ALARM A14
BOOST TOO LOW
ALARM A15
BOOST TOO HIGH
ALARM A16
Vbatt. TOO HIGH
ALARM A17
IMPROPER USE
ALARM A18
OVERLOAD OFF INV
Wenn ein Alarm vorliegt, drücken Sie die Taste ENT, um die ausführliche Beschreibung des Alarms anzuzeigen.
NO INFORMATIONS
ALARM UPS 1
1001000011110000
A01 A03 A05 A06 A07 A09 A14 A15 A16 A17 A18 A20 A23 A24 A25 A42
Aktive Alarme wenn = 1 auf der entsprechenden Position von links nach rechts.
Die Bezeichnung der Alarme entspricht der Tabelle des JBUS-P Protokolls; demzufolge kann die MODULYS
Baureihe für BMS Anwendungen (zentrales Verwaltungssystem) genutzt werden.
€
€
€
€
ENT = die ausführliche Beschreibung anzeigen
€
ENT = verlassen
ALARM A20
Scroll = verlassen
CONF. CORRUPTED
ENT = keine Wirkung
ALARM A23
Scroll = folgend.
RECTIFIER ALARM
ENT = keine Wirkung
ALARM A24
Scroll = folgend.
BOOST ALARM
ENT = keine Wirkung
ALARM A25
Scroll = folgend.
INVERTER ALARM
ENT = keine Wirkung
ALARM A30
Scroll = folgend.
OVERLOAD STOP
ENT = keine Wirkung
ALARM A32
Scroll = folgend.
MODULE 1 ALARM
ENT = keine Wirkung
ALARM A33
Scroll = folgend.
MODULE 2 ALARM
ENT = keine Wirkung
ALARM A34
Scroll = folgend.
MODULE 3 ALARM
ENT = keine Wirkung
ALARM A35
Scroll = folgend.
MODULE 4 ALARM
ENT = keine Wirkung
ALARM A38
Scroll = folgend.
E.S.D. ACTIVE
ENT = keine Wirkung
ALARM A39
Scroll = folgend.
EXTERNAL ALARM 2
ENT = keine Wirkung
ALARM A40
Scroll = folgend.
EXTERNAL ALARM 3
ENT = keine Wirkung
ALARM A41
Scroll = folgend.
EXTERNAL ALARM 4
ENT = keine Wirkung
ALARM A42
Scroll = folgend.
E-SERVICE ALARM
ENT = keine Wirkung
ALARM A43
Scroll = folgend.
REDUNDANCY LOST
ENT = keine Wirkung
Scroll = folgend.
ESC €
4. KONFIGURATION UND
ENT = in das Menü gelangen
Scroll = folgendes Menü (Messungen)
ENT = in das Menü gelangen
Scroll = folgendes Menü (Befehle)
ENT = in das Menü gelangen
Scroll = folgendes Menü (Parameter)
ENT = in das Menü gelangen
Scroll = folgendes Menü (Alarme)
Scroll = keine Wirkung
€
ENT = ausführliche Anzeige UPS 1
€
ENT = ausführliche Anzeige UPS 2
€
ENT = ausführliche Anzeige UPS 3
€
ENT = ausführliche Anzeige UPS 4
€
Scroll = Alarm Menü verlassen
ENT = zurück
Scroll = keine Wirkung
ENT = verlassen
Scroll = zurück
EINSCHALTEN
ENT = ausführliche Anzeige
Scroll = folgend.
ENT = keine Wirkung
Scroll = folgend.
ENT = keine Wirkung
Scroll = folgend.
ENT = keine Wirkung
Scroll = folgend.
ENT = keine Wirkung
Scroll = folgend.
Scroll = folgend.
Scroll = folgend.
Scroll = folgend.
Scroll = folgend.
ENT = keine Wirkung
Scroll = folgend.
ENT = keine Wirkung
Scroll = folgend.
ENT = keine Wirkung
Scroll = folgend.
ENT = keine Wirkung
Scroll = folgend.
ENT = keine Wirkung
Scroll = folgend.
ENT = keine Wirkung
SECTION 4 Q
23
