3CR05R00.doc
MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch
5. BEDIENFELD
Legende
LED leuchtet
5.1
BEFEHLE UND SIGNALE
5.1.1
Einschalten bei vorhandenem Eingangsnetz
Der folgende Abschnitt erläutert die möglichen Anzeigen und Meldungen für die Mod-Power Einheiten oder das
Mod-System.
Das I.C.M. System sammelt und analysiert die Informationen der verschiedenen Wechselrichter (Einzelanlagen)
auf einer lokalen LCD Anzeige.
Nach dem Netzanschluß aktiviert die USV MODULYS automatisch das Ladegerät der eingebauten Batterie.
Keine LED leuchtet auf; die Batterien werden jedoch geladen.

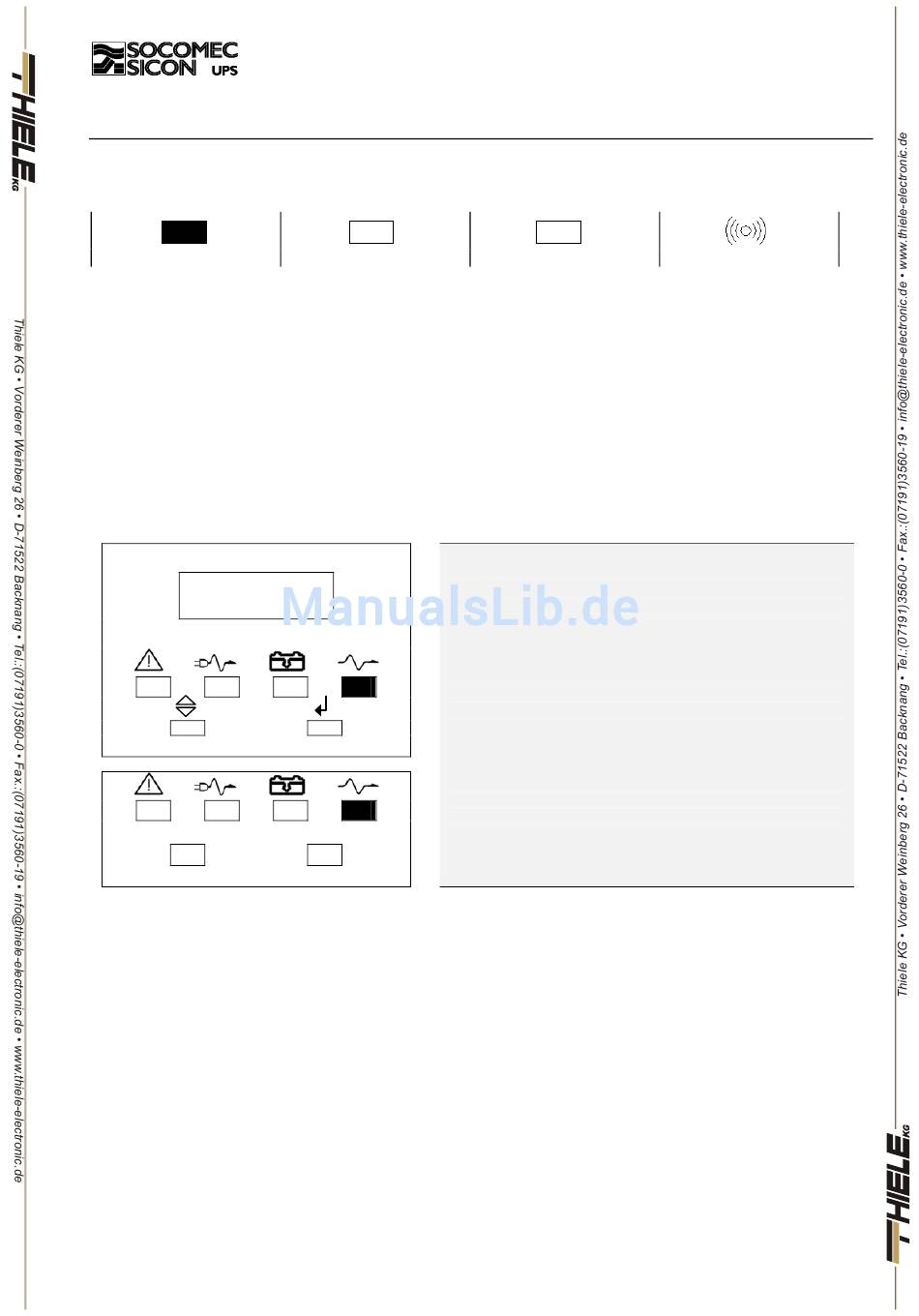

ICM Anzeige
O
Mod-Power Anzeige
Unter normalen Betriebsbedingungen (kein Alarm ist aktiviert) betätigen Sie gleichzeitig die Tasten P1 und P2
während 3 Sekunden, um die für die Verbraucher erforderliche Leistung anzuzeigen. Sie erscheint als Prozentsatz
der Nennleistung, je nach Anzahl der Blinkzeichen der grünen LED (jedes Blinkzeichen entspricht 10% - 4
Blinkzeichen = ca. 31-40%).
LED aus
Die Netzspannung ist konstant und im zulässigen
Toleranzbereich und die Batterien werden aufgeladen
oder stehen in Bereitschaft. Dies ist der normale
Betriebszustand der USV.
I
Die Verbraucher werden durch die USV gespeist, und
zwar ohne jegliche Unterbrechung.
IIII
LED blinkt
Warnton (Summer)
5. BEDIENFELD
SECTION 4 Q
29
