3CR05R00.doc
MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch

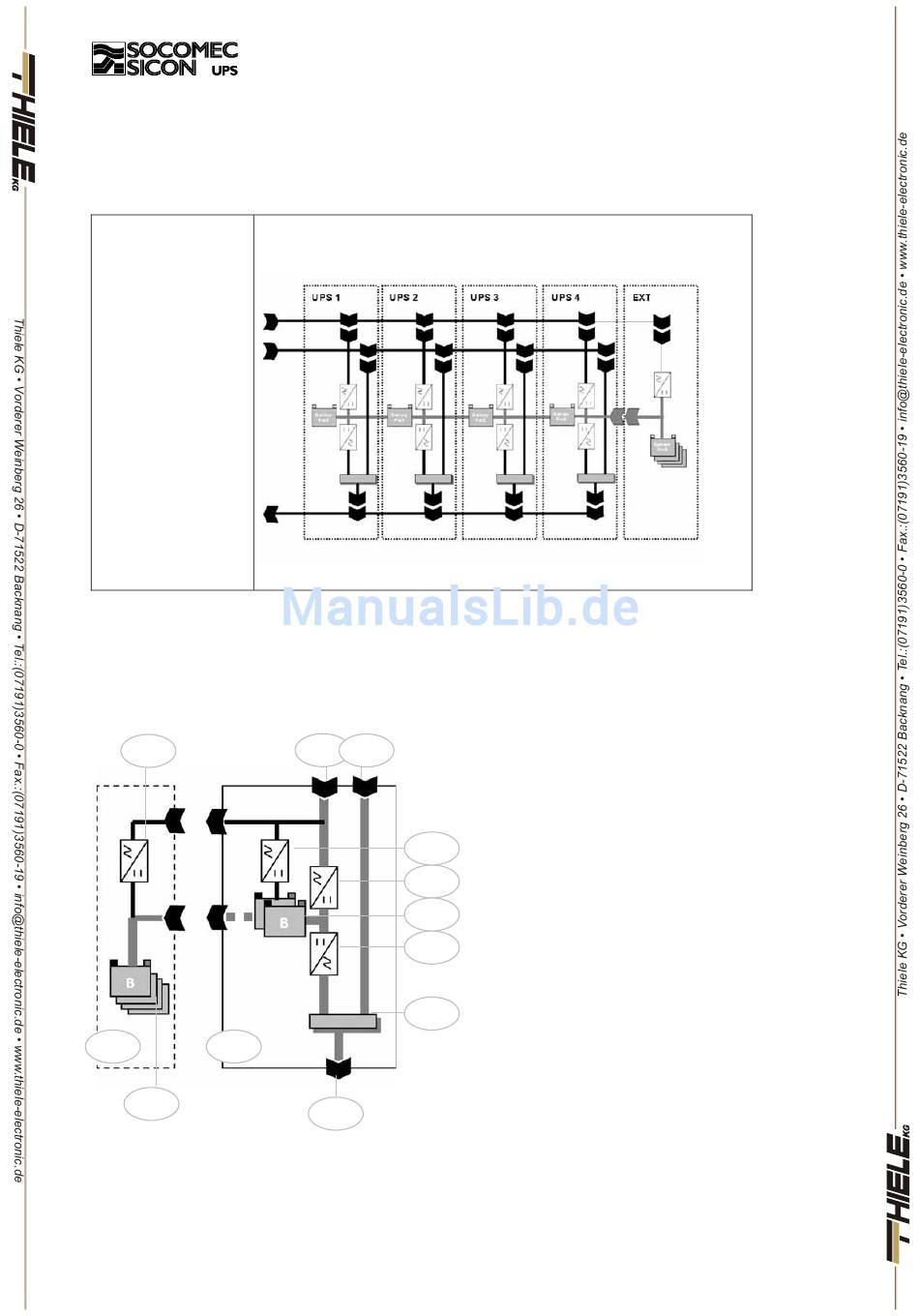

2.1.1 Schaltbild
MODULYS ist ein modulares System bestehend aus zwei Hauptbestandteilen : die USV Module (Mod-Power) und
die Batteriemodule (Mod-Battery). Es handelt sich dabei um steckbare Module für eine einfache Installation und
Instandhaltung. Für die Anschlüsse an das System (Mod-System) siehe folgendes Schaltbild:
Bis zu 4 parallele Mod-Power Module
Netzeingang
By-Pass
Netzeingang
USV Ausgang
Jeder Wechselrichter als Einzelanlage Mod-Power verfügt über eine Doppelwandler-Technologie, einen
automatischen By-Pass und kann jederzeit parallel geschaltet werden. Jeder Mod-battery Satz verfügt über ein
eigenes unabhängiges Nachladegerät und kann bis zu 4 Batterieblöcke beinhalten. Manche Ausführungen (1500
und 3000VA) haben eingebaute Batterieblöcke. Der Mod-Battery Block ist sämtichen MODULYS Modellen
angepaßt.
6
11
10
12
7
8
Legende
1 Batterie Nachladegerät
2 Gleichrichter (AC/DC)
3 Batterieblock (Standardautonomie)
1
4 Wechselrichter (DC/AC)
5 Eingebauter automatischer By-Pass
2
6 Zusätzliches externes Nachladegerät
3
7 Netzeingang (möglicher Dreiphaseneingang für 4500
4
8 Separater By-Pass Netz Eingang
9 Hauptausgang
10 Mod-Power Modul
11 Mod-Battery Modul
5
12 Batterieblock für eine erhöhte Autonomie.
9
und 6000VA)
2. ALLGEMEINE
SYSTEMBESCHREIBUNG
SECTION 4 Q
7
