MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch
3.3.
KONFIGURATION DES USV MODULS

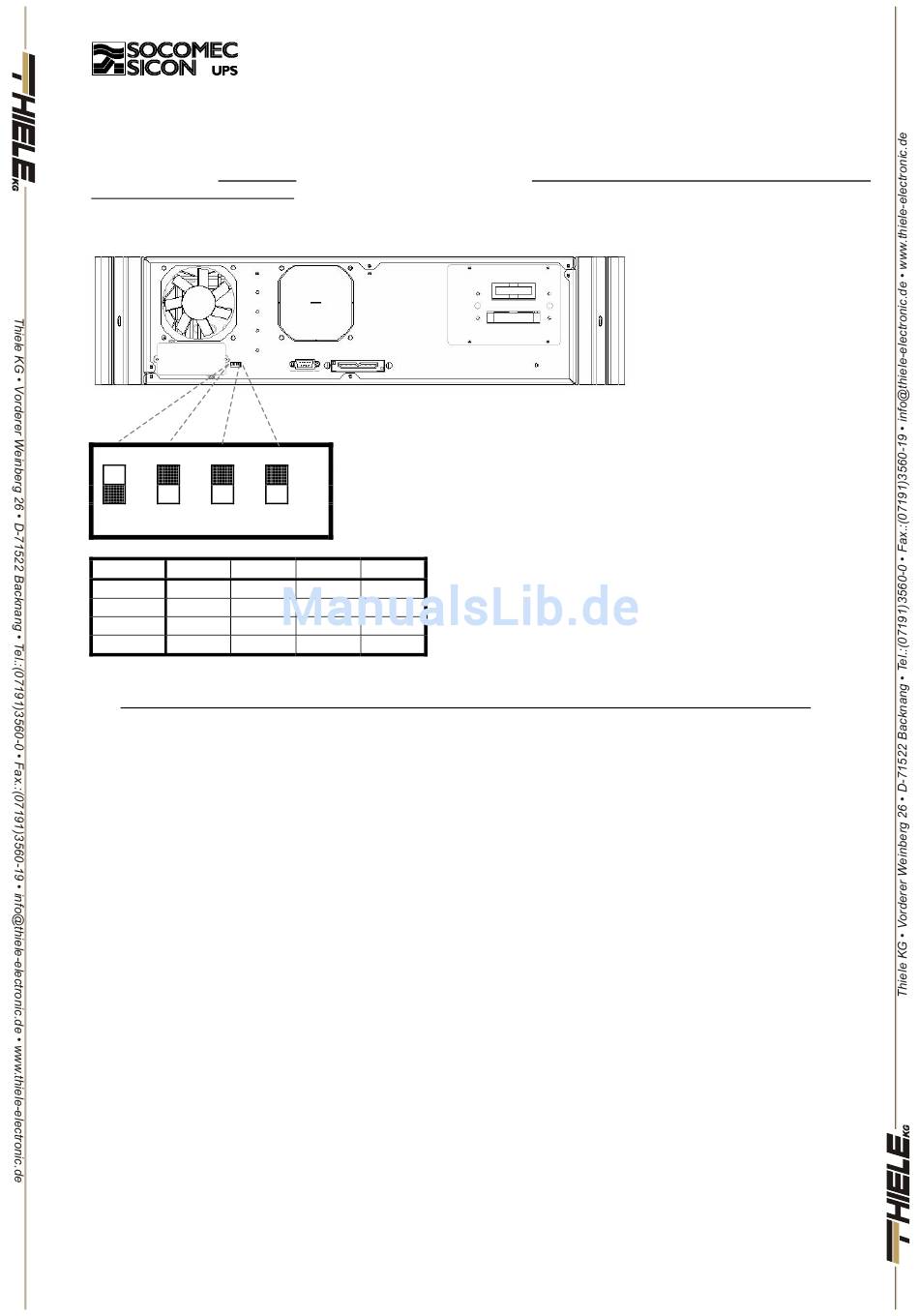

Die USV Module (Mod-Power 1500, 3000, 4500 oder 6000VA) müssen in die 4 freien Einschubstellen von oben
nach unten installiert werden. Beim Einschub der USV Module, muß die Einstellung der Mikroschalter auf der
Rückseite des Moduls mit der Position des entsprechenden Moduls übereinstimmen (siehe folgendes Schema).
Der Mikroschalter kennzeichnet die Lage des Moduls im gesamten System.
1
2
3
Modul
Nr. 1
Nr. 2
D
1
ON
OFF
IP
D
2
OFF
ON
IP
D
3
OFF
OFF
IP
D
4
OFF
OFF
IP
Die Mod-Battery Module können beliebig in die verschiedenen freien Einschubstellen installiert werden. Bei den
MC9 oder EB12 Systemen ist es jedoch ratsam, diese so tief wie möglich einzubauen, um den Schrank zu
stabilisieren.
Vor dem vollständigen Einbau der Mod-Power oder Mod-Battery Module in das System, müssen die Batterieblöcke
installiert werden (siehe entsprechende Anweisungen).
Um den Transport und die Installation der Batteriemodule zu erleichtern, werden diese separat geliefert. Die
Batterien erst nach der Installation der Leistungsmodule einschieben.
Den Mikroschalter auf ON schalten, um die Lage des entsprechenden
Mod-Power Moduls im System zu bestätigen.
OFF
Nr. 1 entspricht der höchsten Position.
ON
Die anderen Mikroschalter müssen dementsprechend auf OFF geschaltet
4
werden (siehe folgende Tabelle).
N. 3
N. 4
OFF
OFF
OFF
OFF
OFF
ON
OFF
ON
