MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch

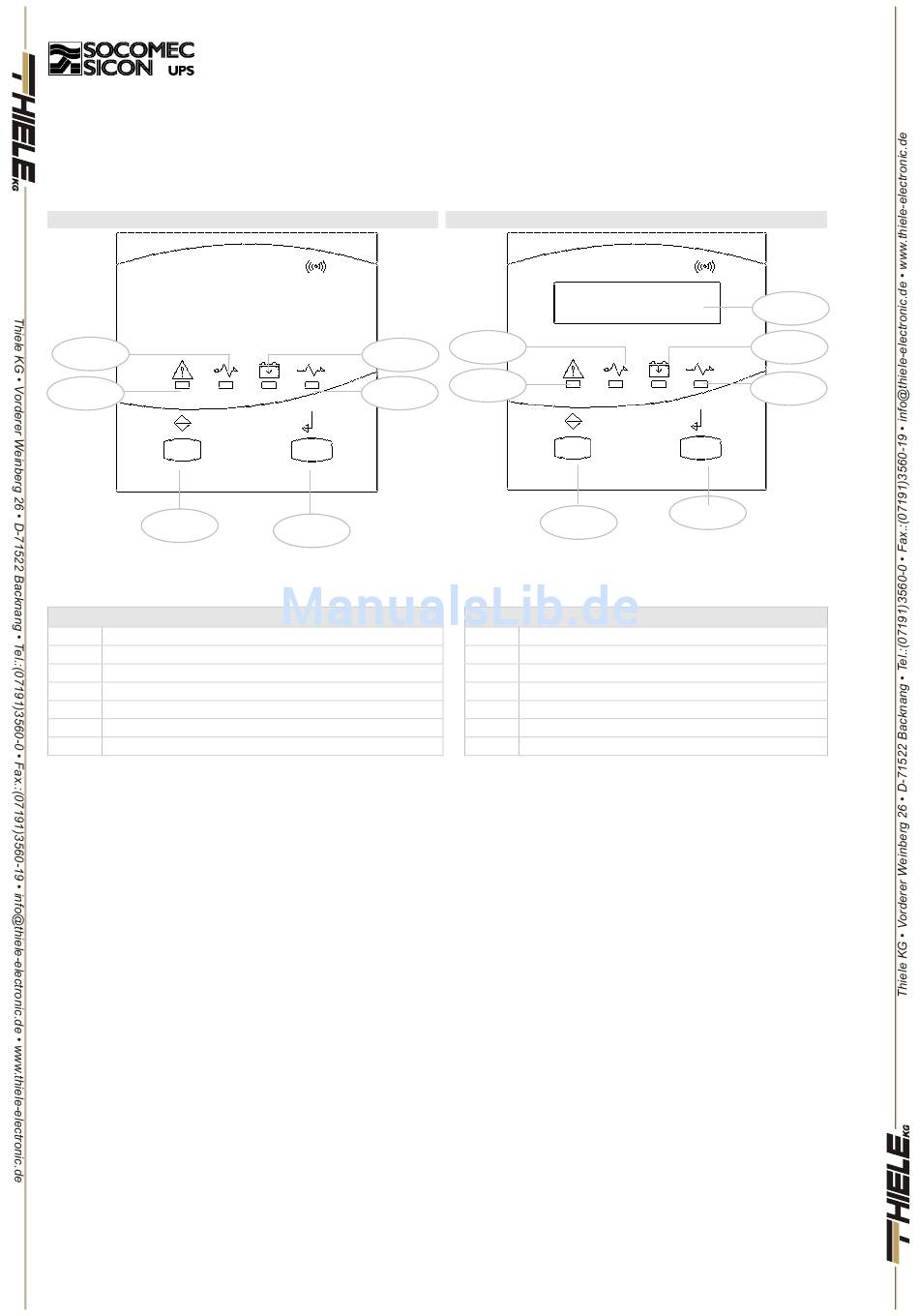

2.1.2 Anzeige und Bedienfeld (LED und LCD)

Das Mod-System kann über das Bedienfeld (Intelligent Communication Module - ICM) überwacht werden. Die
Anzeige und die Leuchtanzeigen (LED) informieren den Anlagenbetreiber über den Betriebszustand der USV.
Jedes Mod-Power Modul verfügt über eigene Betriebsanzeigen (LED).
Mod-Power Anzeige
LED 2
LED 1
P1
Legende
P1 OFF
P2 ON / Stand-by
LED 1 ROT (Sammelstörung)
LED 2 GELB (By-Pass Betrieb)
LED 3 GELB (Batteriebetrieb)
LED 4 GRÜN (Wechselrichterbetrieb)
Q
8
SECTION 4
LED 2
LED 3
LED 1
LED 4
P2
Legende
P1
P2
LED 1 ROT (Sammelstörung)
LED 2 GELB (By-Pass Betrieb)
LED 3 GELB (Batteriebetrieb)
LED 4 GRÜN (Wechselrichterbetrieb)
LCD
SYSTEMBESCHREIBUNG
ICM Anzeige
P1
Ablauftaste
Bestätigungstaste
Alphanumerische Anzeige
2. ALLGEMEINE
LCD
LED 3
LED 4
P2
