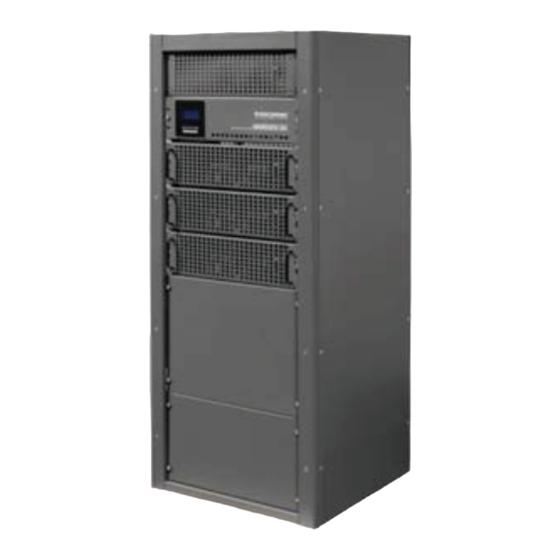

Inhaltszusammenfassung für socomec MODULYS XS MC6

  • Seite 1 YOUR CONNECTION TO SAFETY MODULYS XS Von 2,5 bis 20 kVA ULTIMATE Fault tolerant power without compromise 1 000 000 RoHS HOURS M T B F C OMPL IA NT klick to klick to klick to klick to klick to u-s-v Y O U R C O N N E C T I O N TO S A F E T Y Y O U R C O N N E C T I O N TO S A F E T Y...
  • Seite 2: Installations- Und Schutzanforderungen

    YOUR CONNECTION TO SAFETY ZIELSETZUNGEN Zielsetzung dieser Dokumentation ist das Bereitstellen: • der Informationen zur Auswahl der richtigen unterbrechungsfreien Stromversorgung für eine bestimmte Anwendung. • der Informationen zur Vorbereitung des Systems und des Installationsortes. Die Dokumentation richtet sich an: • Installateure. •...
  • Seite 3 YOUR CONNECTION TO SAFETY 1. ARCHITEKTUR 1.1 PRODUKTREIHE MODULYS XS ist eine umfassende Produktreihe von hochleistungsfähigen USV-Anlagen mit folgenden Merkmalen: • Gewährleistung der unterbrechungsfreien Verfügbarkeit und der Kontinuität der Betriebsfähigkeit unternehmens- kritischer Anwendungen • Vermeidung von Datenverlusten und Ausfallzeiten bei Unternehmensaktivitäten •...
  • Seite 4: Nennleistungen Von 2,5 Bis 20 Kva/Kw

    YOUR CONNECTION TO SAFETY 2. FLEXIBILITÄT 2.1 NENNLEISTUNGEN VON 2,5 BIS 20 KVA/KW Die Anlage wurde so konstruiert, dass sowohl ihre Nettostandfläche als auch die für Wartung, Belüftung und Zugang zu Betriebselementen und Kommunikationsgeräten erforderliche Bruttostandfläche möglichst gering ausfällt. Bei der Entwicklung wurde auf die Zugänglichkeit für Installation und Wartung geachtet. Der Lufteinlass ist vorn, der Auslass erfolgt über die Rückseite.
  • Seite 5 YOUR CONNECTION TO SAFETY Abmessungen Breite [mm] Tiefe [mm] Höhe [mm] Gewicht (kg) MODULYS XS TC3 1400 ZUSÄTZLICHES MODUL MODULYS XS Leistungsmodul 2,5-kW- Leistungsmodul 5-kW-Modul MODULYS XS Batteriemodul Batteriemodul Batterieeinheit mit langer Lebens- dauer Batterieeinheit mit normaler Lebens- dauer Batterie für TC3, Im TC3-Schrank montiert 100 Ah klick to...
  • Seite 6 YOUR CONNECTION TO SAFETY 2.2 FLEXIBLE AUTONOMIEZEIT Durch Verwendung externer Batterieschränke und eines verstärkten Batterieladegeräts sind verschiedene verlän- gerte Autonomiezeiten erreichbar. Die Auswahl der Autonomiezeit ist dank einer breiten Palette an Batterieeinheiten flexibel. 2.2.1 MODULYS XS ( MC-Systeme Autonomiezeit in Minuten bei typischer Last Systemleistung (kVA/kW) 2,5 (kVA/kW) 5 (kVA/kW)
  • Seite 7 YOUR CONNECTION TO SAFETY 2.2.2 MODULYS XS ( RM-Systeme Autonomiezeit in Minuten bei typischer Last Systemleistung (kVA/kW) 2,5 (kVA/kW) 5 (kVA/kW) Modulnennleistung Bitte anfra- Bitte anfra- Anzahl der Batterieeinheiten Bitte anfra- Typische Last = 70 % Pn 2.2.3 MODULYS XS ( TC-System Autonomiezeit in Minuten bei typischer Last Systemleistung...
  • Seite 8: Standardfunktionen Und Optionen

    YOUR CONNECTION TO SAFETY 3. STANDARDFUNKTIONEN UND OPTIONEN Verfügbarkeit Als Option verfügbar (Installation vor Ort) Standardmerkmal Hinweise Kommunikationsoptionen ADC+SL-Karte (Advanced Dry Contact + Serial Link) Externer Temperatursensor ADC+SL-Karte Externes Touchscreen-Display ADC+SL-Karte BACnet/IP-Schnittstellenkarte Modbus TCP-Schnittstellenkarte Net Vision-Karte (professionelle WEB/SNMP-Schnittstelle für USV-Überwachung) (Gerät zur Umgebungsüberwachung: Net Vision-Karte Temperatur, Luftfeuchtigkeit, 2 potenzi-...
  • Seite 9: Installationsparameter

    YOUR CONNECTION TO SAFETY 4. TECHNISCHE DATEN MC6/MC9 4.1 INSTALLATIONSPARAMETER Installationsparameter Systemnennleistung (kVA/kW) Modulnennleistung (kVA/kW) Anzahl der Module Phasen Ein-/Ausgang 1/1 oder 3/1 Wirkleistung Gleichrichter-Eingangsstrom Nennwert/ 12/15 24/30 36/44 47/59 24/30 47/59 71/87 95/118 max. (EN 62040-3) Bypass-Nenneingangsstrom Wechselrichter-Ausgangsstrom bei 230 V Pn Empfohlene Luftstromkapazität Akustisches Rauschen bei 70 % Pn...
  • Seite 10 YOUR CONNECTION TO SAFETY Systemnennleistung (kVA/kW) Modulnennleistung (kVA/kW) Anzahl der Module Elektrische Kennwerte – Bypass Änderungsgeschwindigkeit der Bypass- Hz/s 1 Hz/s Frequenz Bypass-Nennspannung Nennausgangsspannung ±15 % Bypass-Nennfrequenz 50/60 Hz (wählbar) Bypass-Frequenztoleranz ±2 % (±8 % mit Generator) 5 min Bypass-Überlaststrom (A) 20 s Elektrische Kennwerte –...
  • Seite 11: Empfohlene Schutzeinrichtungen

    YOUR CONNECTION TO SAFETY 4.3 EMPFOHLENE SCHUTZEINRICHTUNGEN Systemnennleistung (kVA/kW) Modulnennleistung (kVA/kW) Anzahl der Module EMPFOHLENE SCHUTZEINRICHTUNGEN – Gleichrichter LS-Schalter, C-Kurve (1Ph/3Ph) 32/13 63/26 100/32 125/50 Sicherung gG (1Ph/3Ph) 32/12 63/25 100/32 125/50 EMPFOHLENE SCHUTZEINRICHTUNGEN – Allgemeiner Bypass Bedingter Nennkurzschlussstrom (Icc) LS-Schalter, C-Kurve Sicherung gG EMPFOHLENE SCHUTZEINRICHTUNGEN –...
  • Seite 12 YOUR CONNECTION TO SAFETY 5. TECHNISCHE DATEN RM3/RM4 5.1 INSTALLATIONSPARAMETER Installationsparameter RM3-Systemnennleistung (kVA/kW) RM4-Systemnennleistung (kVA/kW) Modulnennleistung (kVA/kW) Anzahl der Module Phasen Ein-/Ausgang 1/1 oder 3/1 Wirkleistung Gleichrichter-Eingangsstrom Nennwert/ 12/15 24/30 36/44 47/59 24/30 47/59 71/87 95/118 max. (EN 62040-3) Bypass-Nenneingangsstrom Wechselrichter-Ausgangsstrom bei 230 V Pn Empfohlene Luftstromkapazität...
  • Seite 13 YOUR CONNECTION TO SAFETY RM3-Systemnennleistung (kVA/kW) RM4-Systemnennleistung (kVA/kW) Modulnennleistung (kVA/kW) Anzahl der Module Elektrische Kennwerte – Bypass Änderungsgeschwindigkeit der Bypass- Hz/s 1 Hz/s Frequenz Bypass-Nennspannung Nennausgangsspannung ±15 % Bypass-Nennfrequenz 50/60 Hz (wählbar) Bypass-Frequenztoleranz ±2 % (±8 % mit Generator) 5 min Bypass-Überlaststrom (A) 20 s Elektrische Kennwerte –...
  • Seite 14 YOUR CONNECTION TO SAFETY 5.3 EMPFOHLENE SCHUTZEINRICHTUNGEN RM3-Systemnennleistung (kVA/kW) RM4-Systemnennleistung (kVA/kW) Modulnennleistung (kVA/kW) Anzahl der Module EMPFOHLENE SCHUTZEINRICHTUNGEN – Gleichrichter LS-Schalter, C-Kurve (1Ph/3Ph) 32/13 63/26 100/32 125/50 Sicherung gG (1Ph/3Ph) 32/12 63/25 100/32 125/50 EMPFOHLENE SCHUTZEINRICHTUNGEN – Allgemeiner Bypass Bedingter Nennkurzschlussstrom (Icc) LS-Schalter, C-Kurve Sicherung gG EMPFOHLENE SCHUTZEINRICHTUNGEN –...
  • Seite 15 YOUR CONNECTION TO SAFETY 6. TECHNISCHE DATEN TC3 6.1 INSTALLATIONSPARAMETER Installationsparameter Systemnennleistung (kVA/kW) Modulnennleistung (kVA/kW) Anzahl der Module Phasen Ein-/Ausgang 1/1 oder 3/1 Wirkleistung Gleichrichter-Eingangsstrom Nennwert/ 12/15 24/30 36/44 24/30 47/59 71/87 max. (EN 62040-3) Bypass-Nenneingangsstrom Wechselrichter-Ausgangsstrom bei 230 V Pn Empfohlene Luftstromkapazität Akustisches Rauschen bei 70 % Pn dB(A)
  • Seite 16 YOUR CONNECTION TO SAFETY Systemnennleistung (kVA/kW) Modulnennleistung (kVA/kW) Anzahl der Module Elektrische Kennwerte – Bypass Änderungsgeschwindigkeit der Bypass- Hz/s Frequenz Bypass-Nennspannung Nennausgangsspannung ±15 % Bypass-Nennfrequenz 50/60 (wählbar) Bypass-Frequenztoleranz ±2 % (±8 % mit Generator) 5 min Bypass-Überlaststrom (A) 20 s Elektrische Kennwerte –...
  • Seite 17 YOUR CONNECTION TO SAFETY 6.3 EMPFOHLENE SCHUTZEINRICHTUNGEN Systemnennleistung (kVA/kW) Modulnennleistung (kVA/kW) Anzahl der Module EMPFOHLENE SCHUTZEINRICHTUNGEN – Gleichrichter LS-Schalter, C-Kurve (1Ph/3Ph) 32/13 63/26 100/32 Sicherung gG (1Ph/3Ph) 32/12 63/25 100/32 EMPFOHLENE SCHUTZEINRICHTUNGEN – Allgemeiner Bypass Bedingter Nennkurzschlussstrom (Icc) LS-Schalter, C-Kurve Sicherung gG EMPFOHLENE SCHUTZEINRICHTUNGEN –...
  • Seite 18: Richtlinien Und Bezugsnormen

    YOUR CONNECTION TO SAFETY 7. RICHTLINIEN UND BEZUGSNORMEN 7.1 ÜBERSICHT Bei Installation, Verwendung und Wartung gemäß dem vorgesehenen Einsatzzweck, gemäß den entsprechenden Vorschriften und Normen sowie gemäß den Anweisungen und Bestimmungen des Herstellers erfüllt das Gerät die folgenden Harmonisierungsrechtsvorschriften: Niederspannungsrichtlinie 2014/35/EU RICHTLINIE 2014/35/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 26.
