MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch
BY
EINGANG
PASS
L11
L1
N
1
VORSICHT: in dieser Anlage ist der Nulleiter durchgehend; der Ausgangsnulleiter darf
nur dann geerdet werden, wenn ein Trenntransformator benutzt wird.
Bei getrennten Bypass Netzen, vergewissern Sie sich, daß der zweite Nulleiter an den
Nulleiter des Netzes angeschlossen werden kann.
3.4.5 Konfiguration des gemeinsamen Versorgungssteckers (Power Share)
Die Funktionen des Power Share Steckers könnenn über die Net-Vision Software eingestellt werden.
Der Power Share Stecker ermöglicht die Speisung und ggf. das Freischalten der weniger kritischen Anwendungen,
zu Gunsten vorranginger Verbraucher (Hauptstecker).
Mögliche Einstellungen :
x
(Voreinstellung) "Batterie fast entladen"* und Last überschreitet 85% bei Batteriebetrieb oder Überlast > 105%
bei vorhandenem Netz.
x
Restliche Batteriekapazität < XX % (sie wird vom Kunden bestimmt)
x
Restliche Autonomie < XX Min (sie wird vom Kunden bestimmt)
x
Modus "Notbeleuchtung"**
* Batterie fast entladen: Ende der Batterieentladung ; die restliche Autonomie beträgt einige Minuten
** Notbeleuchtung: der Power Share Stecker wird nur dann aktiviert, wenn das Netz ausgefallen ist ; diese
Funktion ermöglicht die Aktivierung der Notbeleuchtung ohne Inanspruchnahme anderer Speisestromkreise.
4
BY
AUSGANG
PASS
N1
L12
N2
3
2

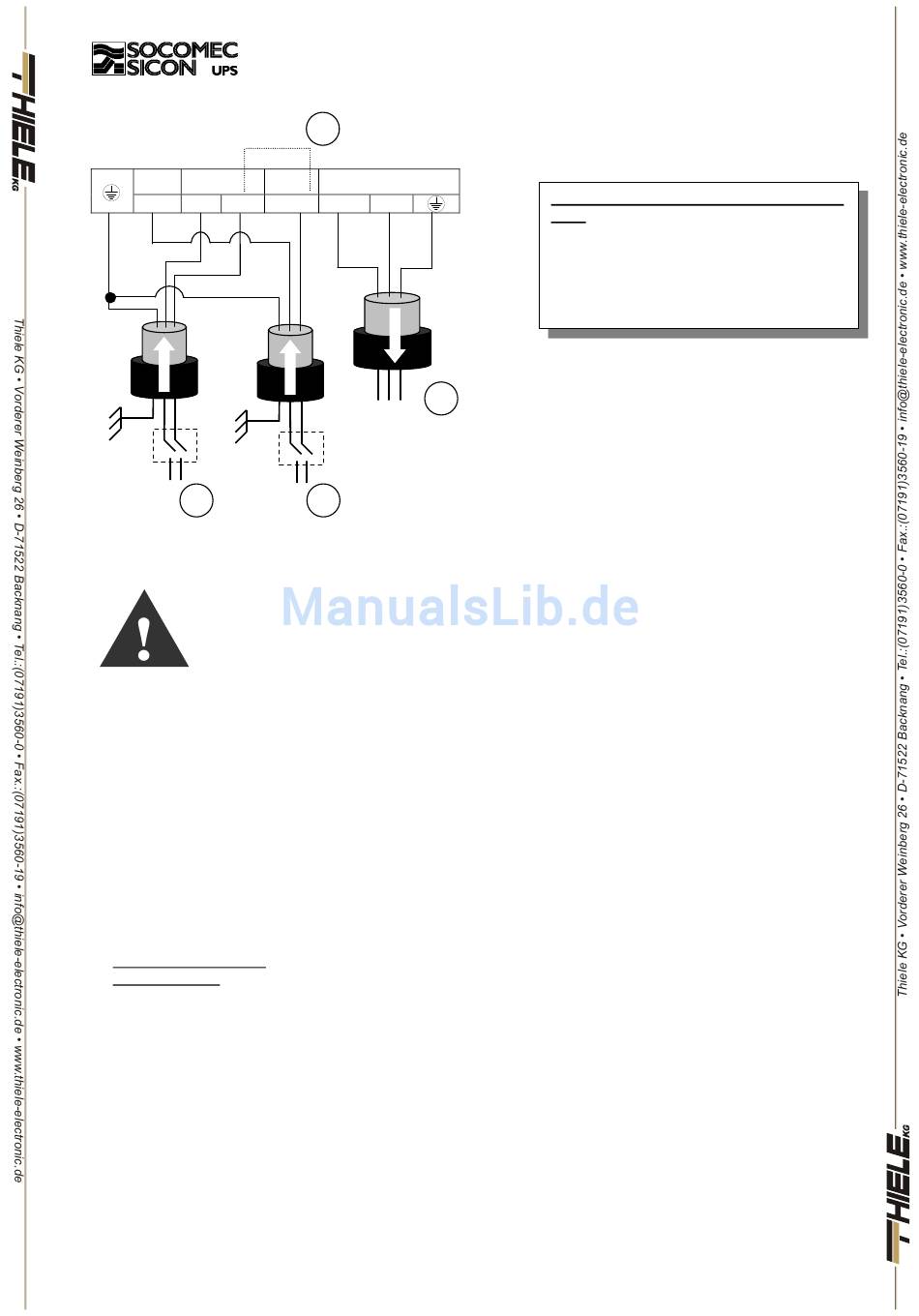

3. VERPACKUNG UND
Einphasiger Eingang und getrennter By-
pass
1 Schutz des Hauptnetzeingangs
2 Schutz der By-pass Leitung
3 USV Ausgang
4 Am Klemmenfeld vorhandene
SECTION 4 Q
INSTALLATION
19
