3CR05R00.doc

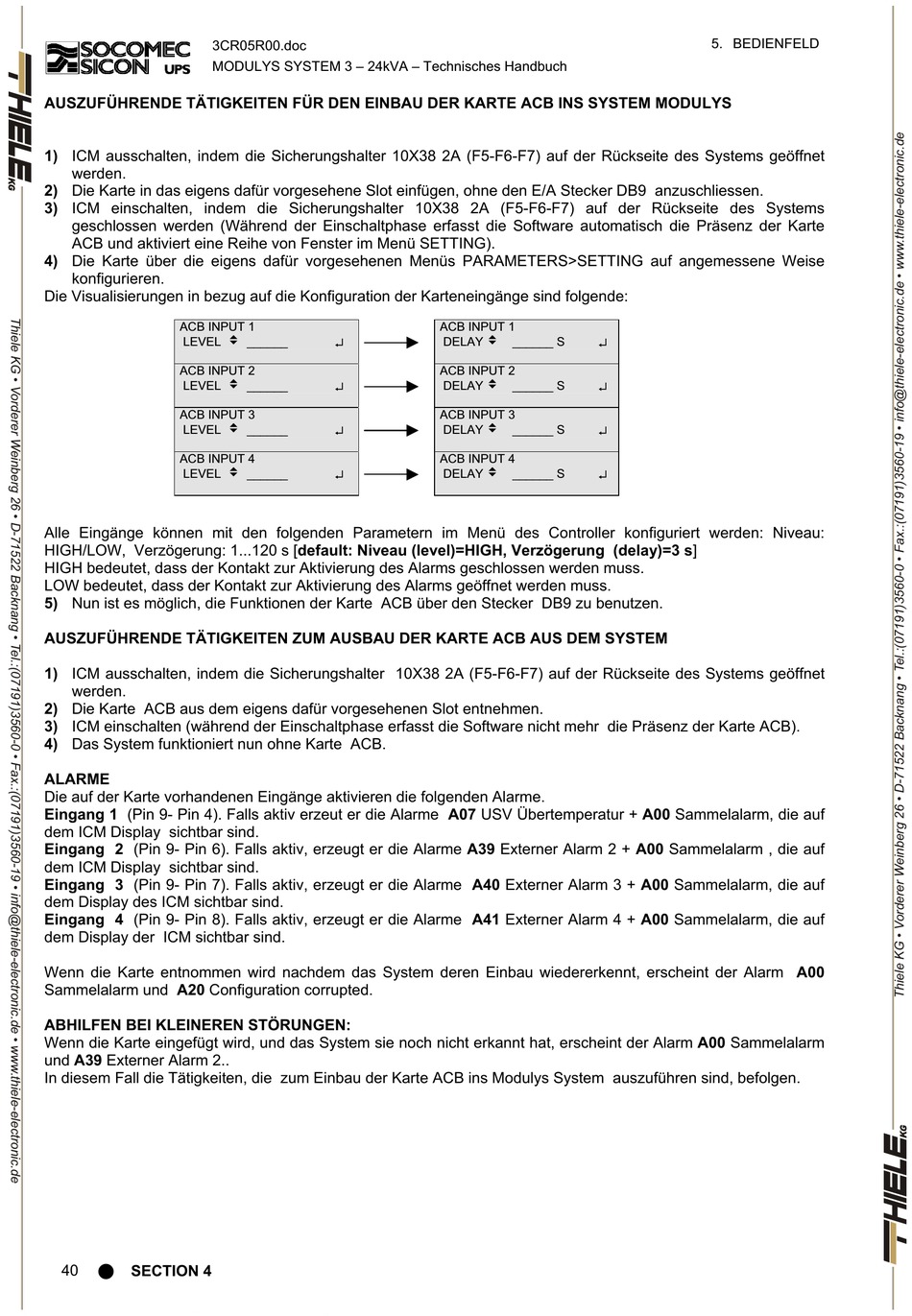

MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch
AUSZUFÜHRENDE TÄTIGKEITEN FÜR DEN EINBAU DER KARTE ACB INS SYSTEM MODULYS
1) ICM ausschalten, indem die Sicherungshalter 10X38 2A (F5-F6-F7) auf der Rückseite des Systems geöffnet
werden.
2) Die Karte in das eigens dafür vorgesehene Slot einfügen, ohne den E/A Stecker DB9 anzuschliessen.
3) ICM einschalten, indem die Sicherungshalter 10X38 2A (F5-F6-F7) auf der Rückseite des Systems
geschlossen werden (Während der Einschaltphase erfasst die Software automatisch die Präsenz der Karte
ACB und aktiviert eine Reihe von Fenster im Menü SETTING).
4) Die Karte über die eigens dafür vorgesehenen Menüs PARAMETERS>SETTING auf angemessene Weise
konfigurieren.
Die Visualisierungen in bezug auf die Konfiguration der Karteneingänge sind folgende:
ACB INPUT 1
LEVEL ! ______
ACB INPUT 2
LEVEL ! ______
ACB INPUT 3
LEVEL ! ______
ACB INPUT 4
LEVEL ! ______
Alle Eingänge können mit den folgenden Parametern im Menü des Controller konfiguriert werden: Niveau:
HIGH/LOW, Verzögerung: 1...120 s [default: Niveau (level)=HIGH, Verzögerung (delay)=3 s]
HIGH bedeutet, dass der Kontakt zur Aktivierung des Alarms geschlossen werden muss.
LOW bedeutet, dass der Kontakt zur Aktivierung des Alarms geöffnet werden muss.
5) Nun ist es möglich, die Funktionen der Karte ACB über den Stecker DB9 zu benutzen.
AUSZUFÜHRENDE TÄTIGKEITEN ZUM AUSBAU DER KARTE ACB AUS DEM SYSTEM
1) ICM ausschalten, indem die Sicherungshalter 10X38 2A (F5-F6-F7) auf der Rückseite des Systems geöffnet
werden.
2) Die Karte ACB aus dem eigens dafür vorgesehenen Slot entnehmen.
3) ICM einschalten (während der Einschaltphase erfasst die Software nicht mehr die Präsenz der Karte ACB).
4) Das System funktioniert nun ohne Karte ACB.
ALARME
Die auf der Karte vorhandenen Eingänge aktivieren die folgenden Alarme.
Eingang 1 (Pin 9- Pin 4). Falls aktiv erzeut er die Alarme A07 USV Übertemperatur + A00 Sammelalarm, die auf
dem ICM Display sichtbar sind.
Eingang 2 (Pin 9- Pin 6). Falls aktiv, erzeugt er die Alarme A39 Externer Alarm 2 + A00 Sammelalarm , die auf
dem ICM Display sichtbar sind.
Eingang 3 (Pin 9- Pin 7). Falls aktiv, erzeugt er die Alarme A40 Externer Alarm 3 + A00 Sammelalarm, die auf
dem Display des ICM sichtbar sind.
Eingang 4 (Pin 9- Pin 8). Falls aktiv, erzeugt er die Alarme A41 Externer Alarm 4 + A00 Sammelalarm, die auf
dem Display der ICM sichtbar sind.
Wenn die Karte entnommen wird nachdem das System deren Einbau wiedererkennt, erscheint der Alarm A00
Sammelalarm und A20 Configuration corrupted.
ABHILFEN BEI KLEINEREN STÖRUNGEN:
Wenn die Karte eingefügt wird, und das System sie noch nicht erkannt hat, erscheint der Alarm A00 Sammelalarm
und A39 Externer Alarm 2..
In diesem Fall die Tätigkeiten, die zum Einbau der Karte ACB ins Modulys System auszuführen sind, befolgen.
Q
40
SECTION 4
ACB INPUT 1
€
DELAY !
ACB INPUT 2
€
DELAY !
ACB INPUT 3
€
DELAY !
ACB INPUT 4
€
DELAY !
€
______ S
€
______ S
€
______ S
€
______ S
5. BEDIENFELD
