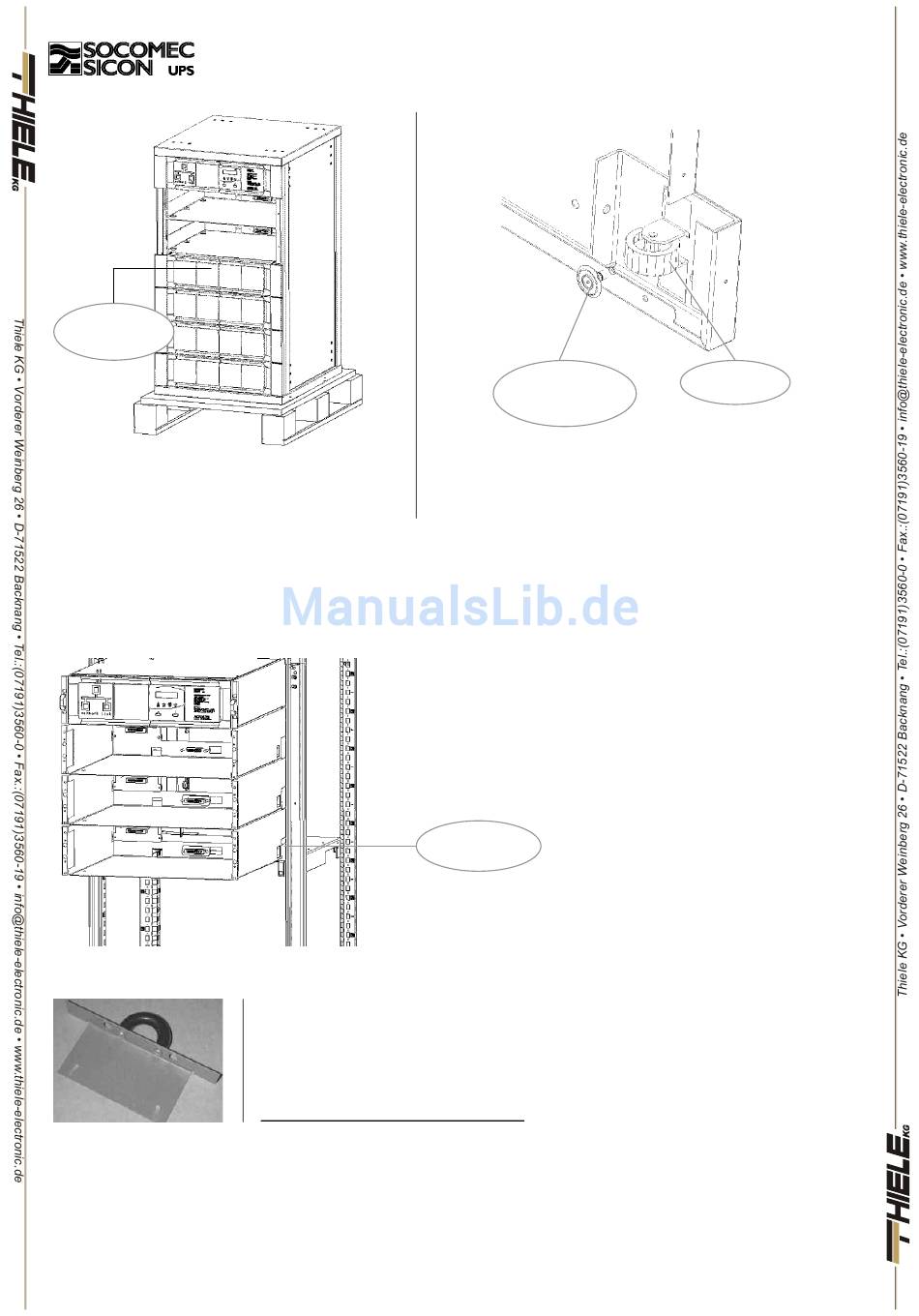

MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch
Schutz-
abdeckung
Das MODULYS System wird auf einer Palette
geliefert, um dessen Aufstellung zu erleichtern.
Die verschiedenen Bestandteile des Systems
werden separat geliefert.
In Abhängigkeit der gewählten Konfiguration, müssen manche vorderseitige Schutzabdeckungen entfernt werden,
bevor die Module (Mod-Power oder Mod-Battery) eingeschoben werden können.
Dafür müssen lediglich die zwei Schrauben des Griffes gelöst werden.
Kein Modul (Leistung oder Batterie) verfügt über Griffe; letztere werden mit dem System geliefert. Befolgen Sie
folgende Anweisungen für die Befestigung der Griffe an das Modul.
VORSICHT !: bei der Installation muß die USV stets abgeschaltet und vom Stromnetz getrennt sein.
Q
10
SECTION 4
Die Baureihe RM, im Gegensatz zu den MC und EB Modellen,
kann in 19" Standardgestelle installiert werden. Zwei Winkel
unterstützen die Struktur des RM Moduls (wenden Sie sich
bitte an den Schrankhersteller). Vergewissern Sie sich, daß sie
dem Gewicht des RM Moduls und der Batterien angepaßt sind.
ACHTUNG: Die am besten ausgerüstete Version RM330 wiegt
140kg.
Für die Installation der RM Modelle müssen die Griffe an den entsprechenden
Modulen befestigt werden (siehe Abb.).
Die Griffe (sie unterscheiden sich von den Griffen aus Aluminium der MC und EB
Ausführungen) müssen befestigt werden, nachdem die Batterien eingeschoben
und die vorderseitige Schutzabdeckung angebracht wurden.
Siehe Kapitel Installation der Batterien.
Blockier-
system
Die Ausführungen mit 9 und 12 Einschubstellen sind mit
Rollen ausgestattet, um die Installation zu erleichtern.
Sobald die USV aufgestellt ist, muß sie blockiert werden
(Blockiersystem).
Winkel
3. VERPACKUNG UND
INSTALLATION
Rolle
