3CR05R00.doc
MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch
7.2

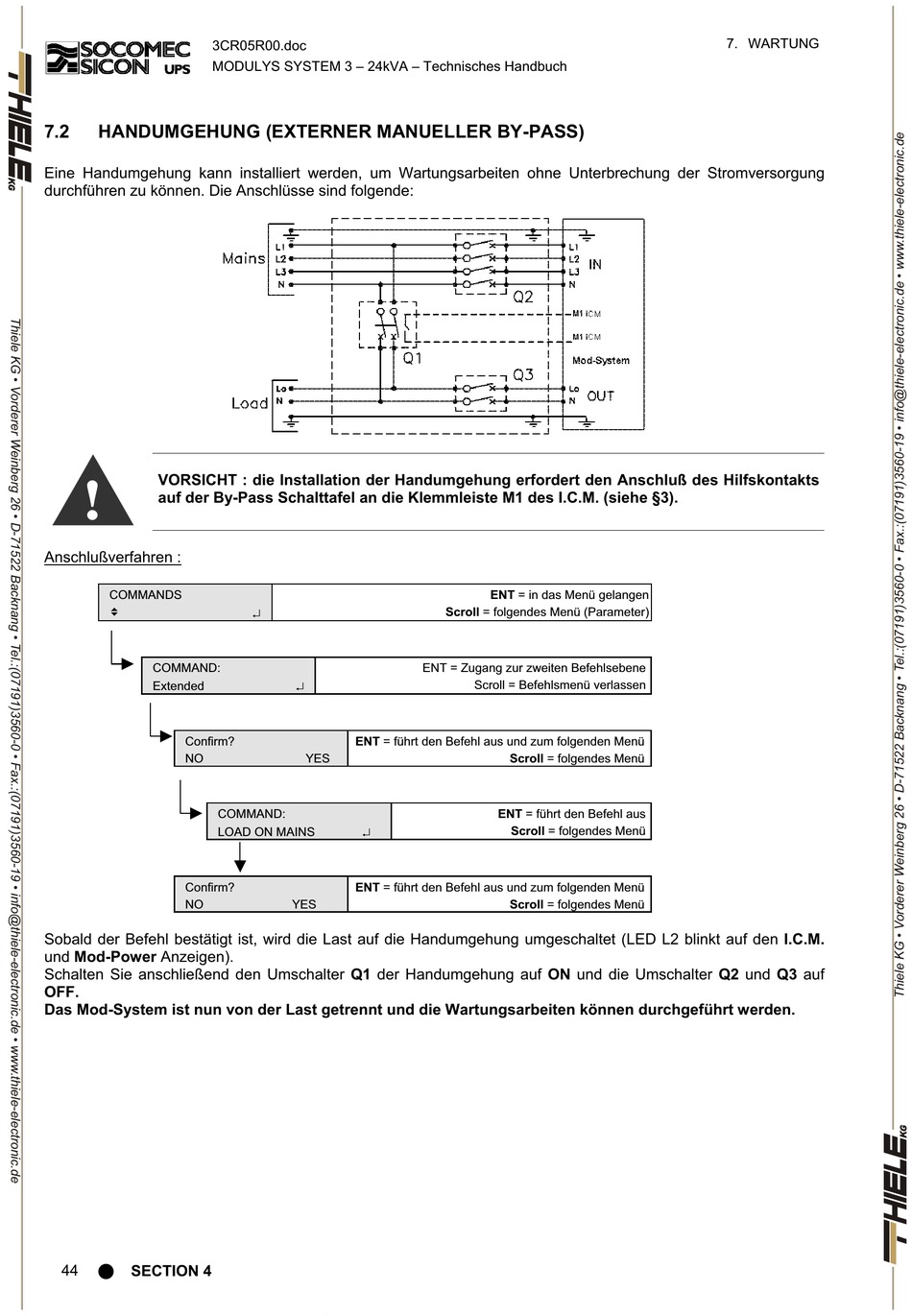

HANDUMGEHUNG (EXTERNER MANUELLER BY-PASS)
Eine Handumgehung kann installiert werden, um Wartungsarbeiten ohne Unterbrechung der Stromversorgung
durchführen zu können. Die Anschlüsse sind folgende:
VORSICHT : die Installation der Handumgehung erfordert den Anschluß des Hilfskontakts
auf der By-Pass Schalttafel an die Klemmleiste M1 des I.C.M. (siehe §3).
Anschlußverfahren :
COMMANDS
!
COMMAND:
Extended
Confirm?
NO
COMMAND:
LOAD ON MAINS
Confirm?
NO
Sobald der Befehl bestätigt ist, wird die Last auf die Handumgehung umgeschaltet (LED L2 blinkt auf den I.C.M.
und Mod-Power Anzeigen).
Schalten Sie anschließend den Umschalter Q1 der Handumgehung auf ON und die Umschalter Q2 und Q3 auf
OFF.
Das Mod-System ist nun von der Last getrennt und die Wartungsarbeiten können durchgeführt werden.
Q
44
SECTION 4
€
ENT = Zugang zur zweiten Befehlsebene
€
ENT = führt den Befehl aus und zum folgenden Menü
YES
€
ENT = führt den Befehl aus und zum folgenden Menü
YES
ENT = in das Menü gelangen
Scroll = folgendes Menü (Parameter)
Scroll = Befehlsmenü verlassen
Scroll = folgendes Menü
ENT = führt den Befehl aus
Scroll = folgendes Menü
Scroll = folgendes Menü
7. WARTUNG
