MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch

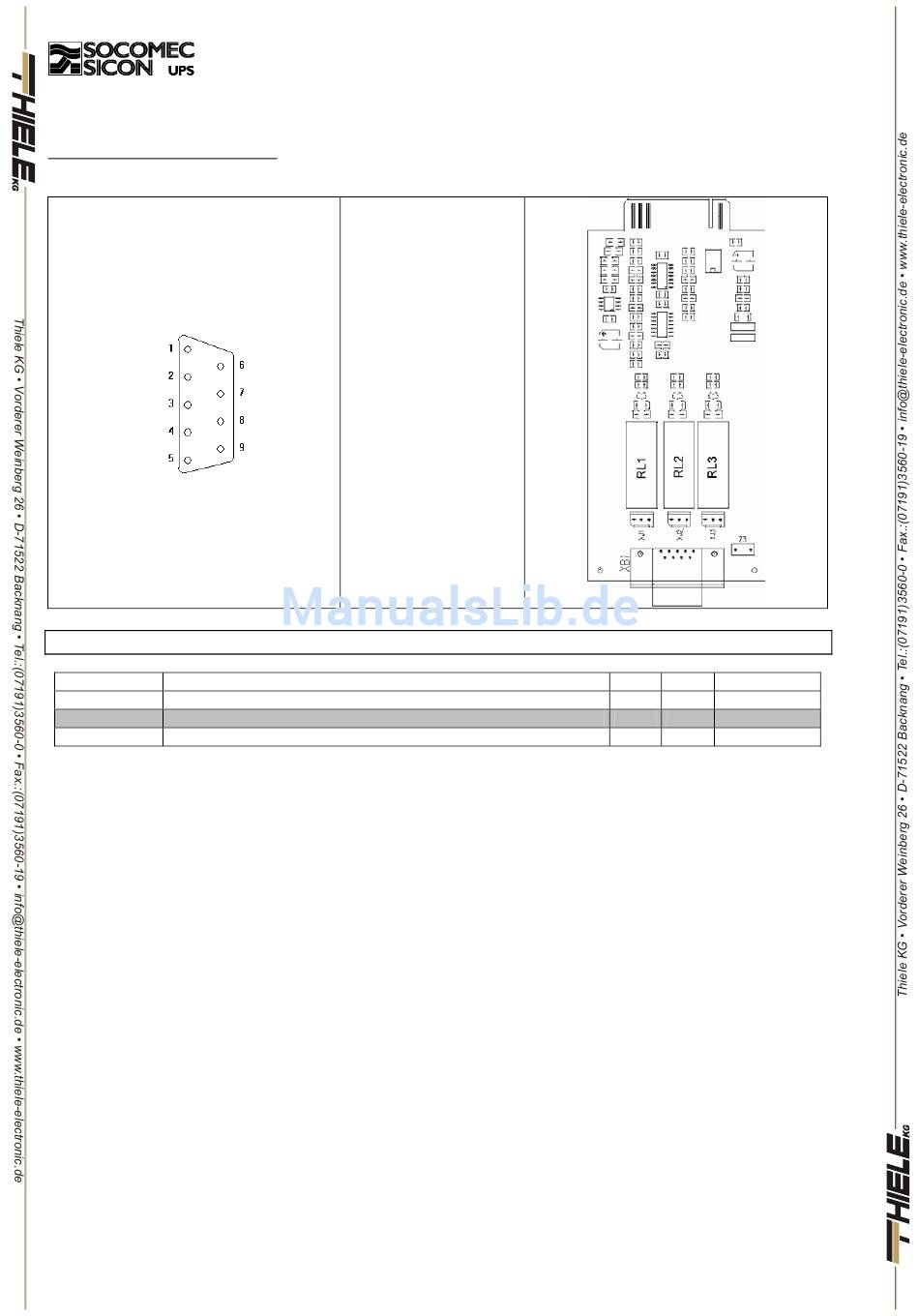

5.4.3 Relaiskarte (auf Anfrage)
Eine auf Anfrage erhältliche Karte mit 3 potentialfreien Kontakten kann ebenfalls an der entsprechenden Stelle z.B.
für die Signalisierung über BMS (zentrales Verwaltungssystem) installiert werden.
Die Kontakte können als Schließer
(NO grundsätzlich) oder Öffner (NF)
über die Reiter auf der
Schnittstellenkarte eingestellt werden.
Die Spannung der Kontakte darf nicht 60Vdc für einen max. Strom von 500mA überschreiten.
DB 9 Pin
4 - 5
K1 Vorbehalten externes Batterieladegerät
3 - 7
K2 Übertemperatur (über Fühler / Option)
2 - 1
K3 Vorbehalten externes Batterieladegerät
Die USV kann über einen externen Fernkontakt (Anschluß am Eingang IA) abgeschaltet werden. Der Befehl wird
nur dann durchgeführt, wenn der externe Kontakt zwischen den Klemmen 6 und 8 geschlossen ist. Der
Alarmcode ist folgender: "Alarm A39" (EXTERNAL ALARM 2).
Q
38
SECTION 4
KLEMMEN
pin 4 K1 Relaiskontakt
pin 5 K1 Relaiskontakt
pin 3 K2 Relaiskontakt
pin 7 K2 Relaiskontakt
pin 2 K3 Relaiskontakt
pin 1 K3 Relaiskontakt
pin 6 Klemme + IA
pin 8 Klemme - IA
Informationen
5. BEDIENFELD
NF
NO
R
EITER
1-2
2-3
XJ1
1-2
2-3
XJ2
1-2
2-3
XJ3
