AUSPACKEN UND INSTALLIEREN

4.4 INSTALLATIONSPROZEDUREN UND -VORSCHRIFTEN.

ACHTUNG!
Vor Arbeiten am Klemmenbrett oder an Bauteilen in der USV sicherstellen, dass die USV ausge-
schaltet ist. Die Stromversorgung trennen, die Trennschalter an den externen Batterieschränken
öffnen, das System isolieren und 5 Minuten warten.
Die Verbindungsschienen sind aus Aluminium!
Für die Anschlüsse ausschließlich Aluminiumkabel oder Kabel mit abgedichteten Ösen verwenden.
4.4-1
ÖFFNEN

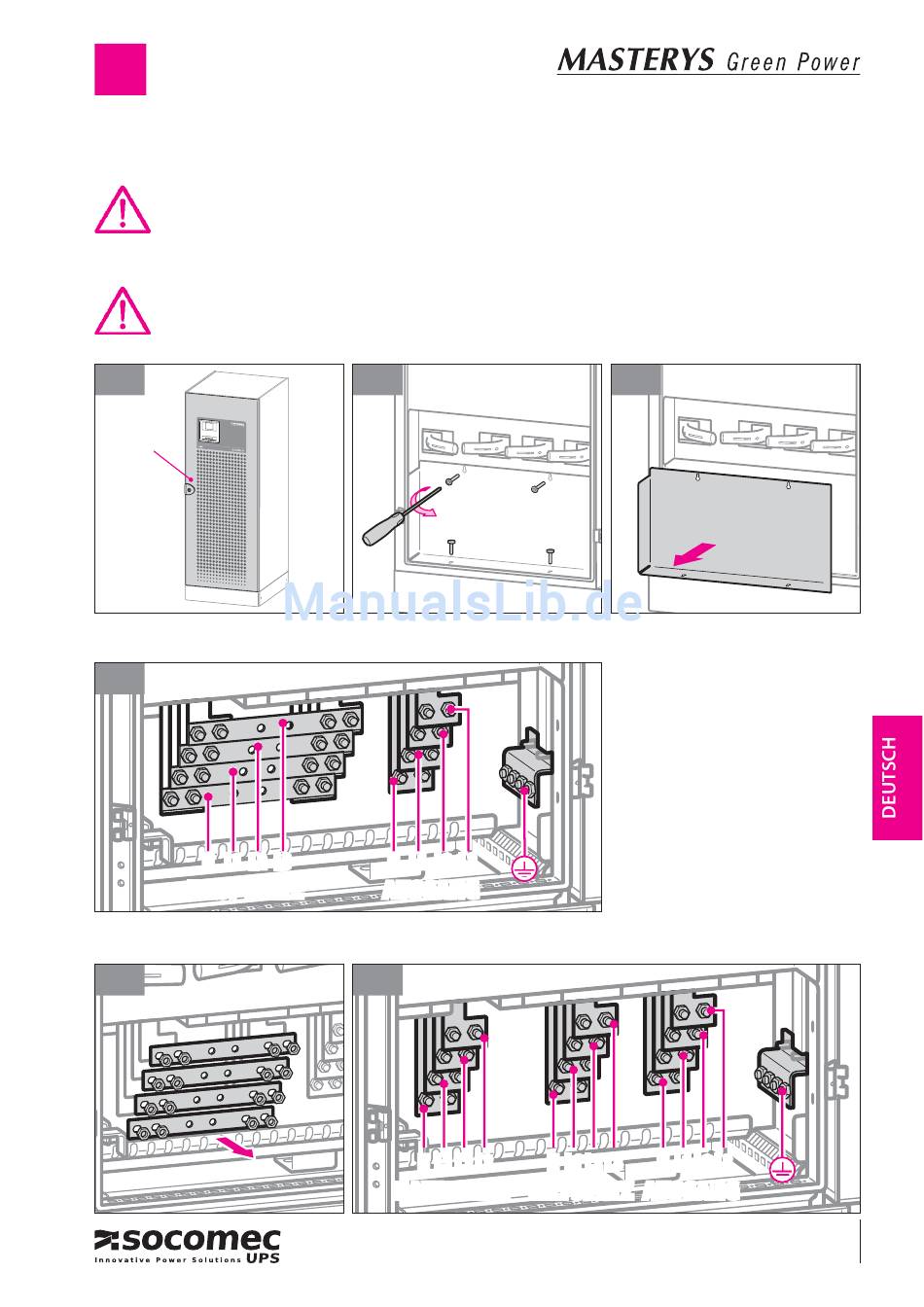

4.4.1 Anschlüsse im Fall von VERBUNDENEM HAUPTNETZ (MAINS) UND HILFSNETZ (AUX MAINS).
4.4.1-1
N L1 L2 L3
HAUPTNETZ
4.4.2 Anschlüsse im Fall von GETRENNTEM HAUPTNETZ (MAINS) UND HILFSNETZ (AUX MAINS).
4.4.2-1
4.4-2
N L1 L2 L3
AUSGANG
4.4.2-2
N L1 L2 L3
HAUPTNETZ HILFSNETZ
4.4-3
N L1 L2 L3 N L1 L2 L3
AUSGANG
100-120 kVA
