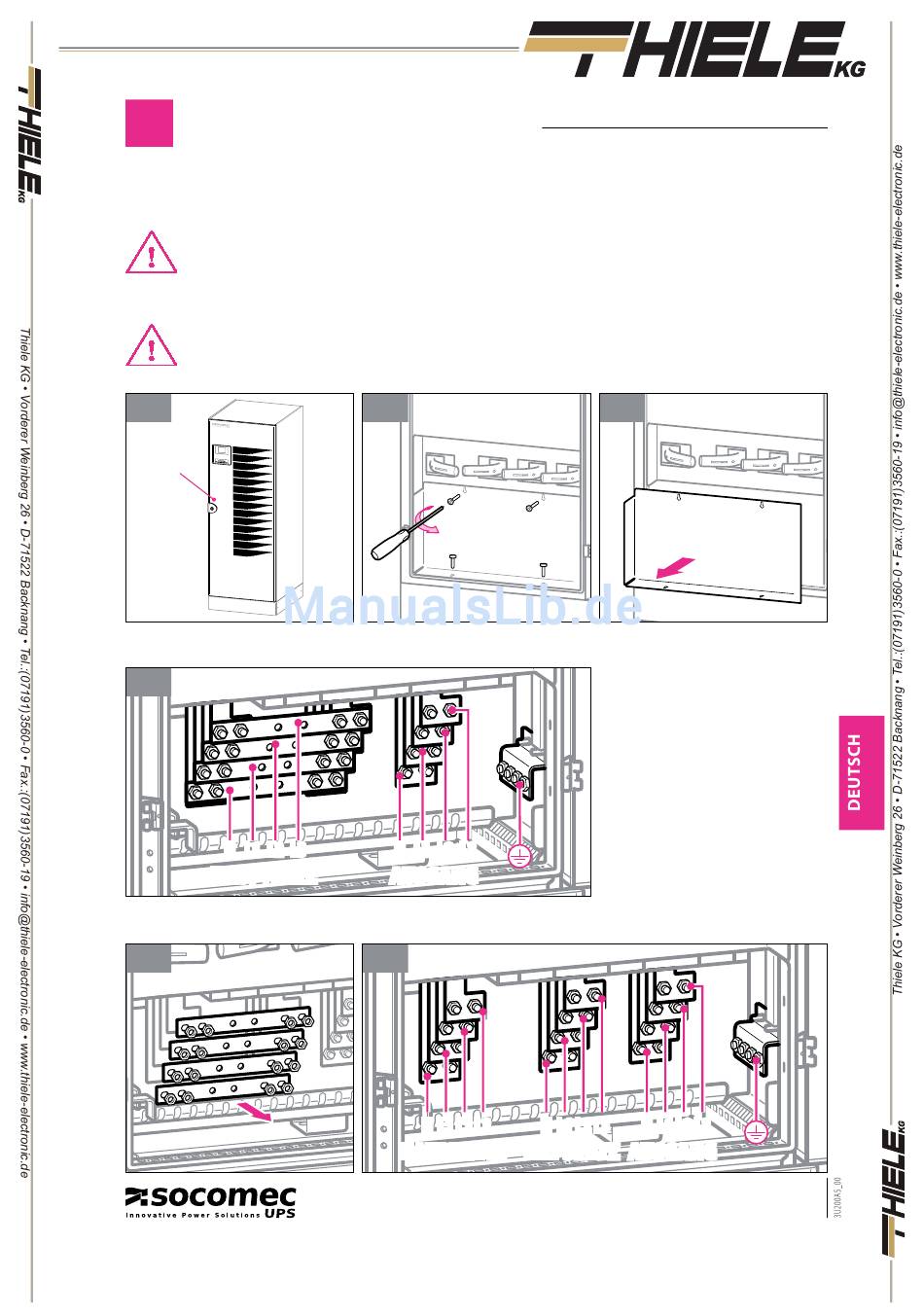

AUSPACKEN UND INSTALLIEREN

4.4 INSTALLATIONSPROZEDUREN UND -VORSCHRIFTEN.

ACHTUNG!
Vor Arbeiten am Klemmenbrett oder an Bauteilen in der USV sicherstellen, dass die USV au-
sgeschaltet ist. Die Stromversorgung trennen, die Trennschalter an den externen Batterie-
schränken öffnen, das System isolieren und 5 Minuten warten.
Die Verbindungsschienen sind aus Aluminium!
Für die Anschlüsse ausschließlich Aluminiumkabel oder Kabel mit abgedichteten Ösen verwenden.
4.4-1
ÖFFNEN
4.4.1 Anschlüsse im Fall von VERBUNDENEM HAUPTNETZ (MAINS) UND HILFSNETZ (AUX MAINS).
4.4.1-1
N L1 L2 L3
HAUPTNETZ
4.4.2 Anschlüsse im Fall von GETRENNTEM HAUPTNETZ (MAINS) UND HILFSNETZ (AUX MAINS).
4.4.2-1
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
4.4-2
N L1 L2 L3
AUSGANG
4.4.2-2
N L1 L2 L3
HAUPTNETZ
MASTERYS MC
von 100 bis 120 kVA
4.4-3
N L1 L2 L3 N L1 L2 L3
HILFSNETZ AUSGANG
19
