MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch
4. KONFIGURATION UND EINSCHALTEN
4.1
KONFIGURATION DER MODULYS SYSTEME
VORSICHT ! die Voreinstellung ab Werk der USV ist folgende: 230V / 50Hz.
Bei der Konfiguration des Systems muß mindestens ein USV Modul (Mod-Power) (letzteres
muß außer Betrieb sein) und ein eingebauter Batterieblock (Mod-Battery für ein System
bestehend aus 4500VA und 6000VA Modulen) vorhanden sein.
VORSICHT ! die USV Module (Mod-Power 1500VA, 3000VA, 4500VA, 6000VA) müssen in
die 4 Einschubstellen von oben nach unten eingeschoben werden und deren jeweilige
Position muß anhand der entsprechenden rückseitigen Mikroschalter konfiguriert werden.
4.1.1 I.C.M. Modul
Das I.C.M. Modul sammelt und analysiert die Informationen der verschiedenen Module und stellt sie dem Benutzer
über das Bedienfeld des Systems, der Fernbedienung (Option) oder der Net-Vision Software zur Verfügung. Das
I.C.M. überwacht ebenfalls die allgemeinen Systemfunktionen (z.B. EIN-/AUSCHALTVERFAHREN), um deren
Ausführung zu vereinfachen.
4.1.2

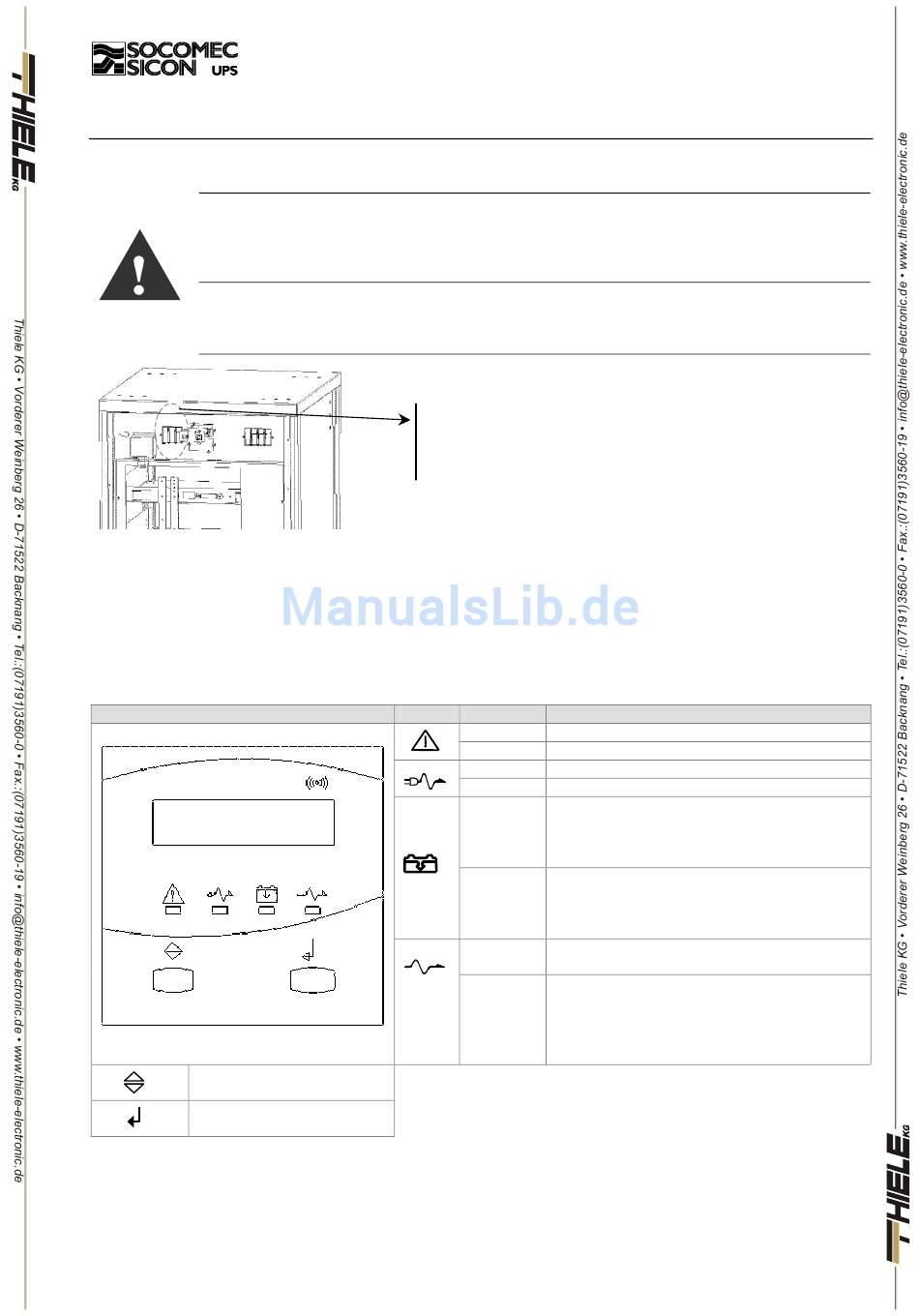

I.C.M. Anzeige
LED Beschreibung
Touche de défilement des
Ablauftasten (Scroll)
Bestätigungstaste (ENT)
Die Tasten ENT oder Scroll ermöglichen eine erneute Aktivierung der Rückbeleuchtung der L.C.D. Anzeige. Durch
Betätigen dieser beiden Tasten kann der Warnton (Summer) infolge eines Alarms ebenfalls gelöscht werden.
Sobald die Mod-Power und Mod-Battery Einheiten installiert sind
(siehe
§
3),
kann
Communication
Module)
dreipoligen Sicherungshalter (F5-F6-F7) auf der Rückseite der
Anlage (oben) schließen.
LED
Zustand
Beschreibung
Leuchtet
Sammelstörung
Blinkt
Überlast
Leuchtet
Die Last wird über den By-Pass versorgt.
Blinkt
Handumgehung vorhanden
Leuchtet
Batteriebetrieb. Die Last wird über die
Batterien versorgt. Diese LED leuchtet, wenn
mindestens ein Wechselrichter (Einzelanlage)
auf Batteriebetrieb geschaltet ist.
Blinkt
Batterie fast entladen oder Batterietest läuft
(für
Batterietest
entladen).
Leuchtet
Wechselrichterbetrieb für mindestens ein USV
Modul im System.
Blinkt
Batterietest läuft (für mindestens ein Modul) –
Wechselrichterbetrieb.
4. KONFIGURATION UND
I.C.M.
Modul
das
eingeschaltet
werden
mindestens
ein
Modul
oder
ist
die
SECTION 4 Q
EINSCHALTEN
(
Intelligent
:
den
läuft
ein
Batterie
fast
