3CR05R00.doc
MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch
5.4.4 Karte ACB (Option)
Es ist eine optionale Karte erhältlich, die ins Slot eingefügt wird. Sie ist in der Lage, 4 externe Eingänge, 1
potentialfreien Kontakt und einen leistungsfähigen Summer (Buzzer) zu verwalten.
Der Vorgang kann durch Einwirken auf das ICM an funktionierender USV ausgeführt werden.
Die Karte ACB ist mit den Modulys Systemen ab der Ausführung 3.00 kompatibel (die Software Version vom
PARAMETERS > CONFIGURATION > ICM PARAMETERS
Display aus auf

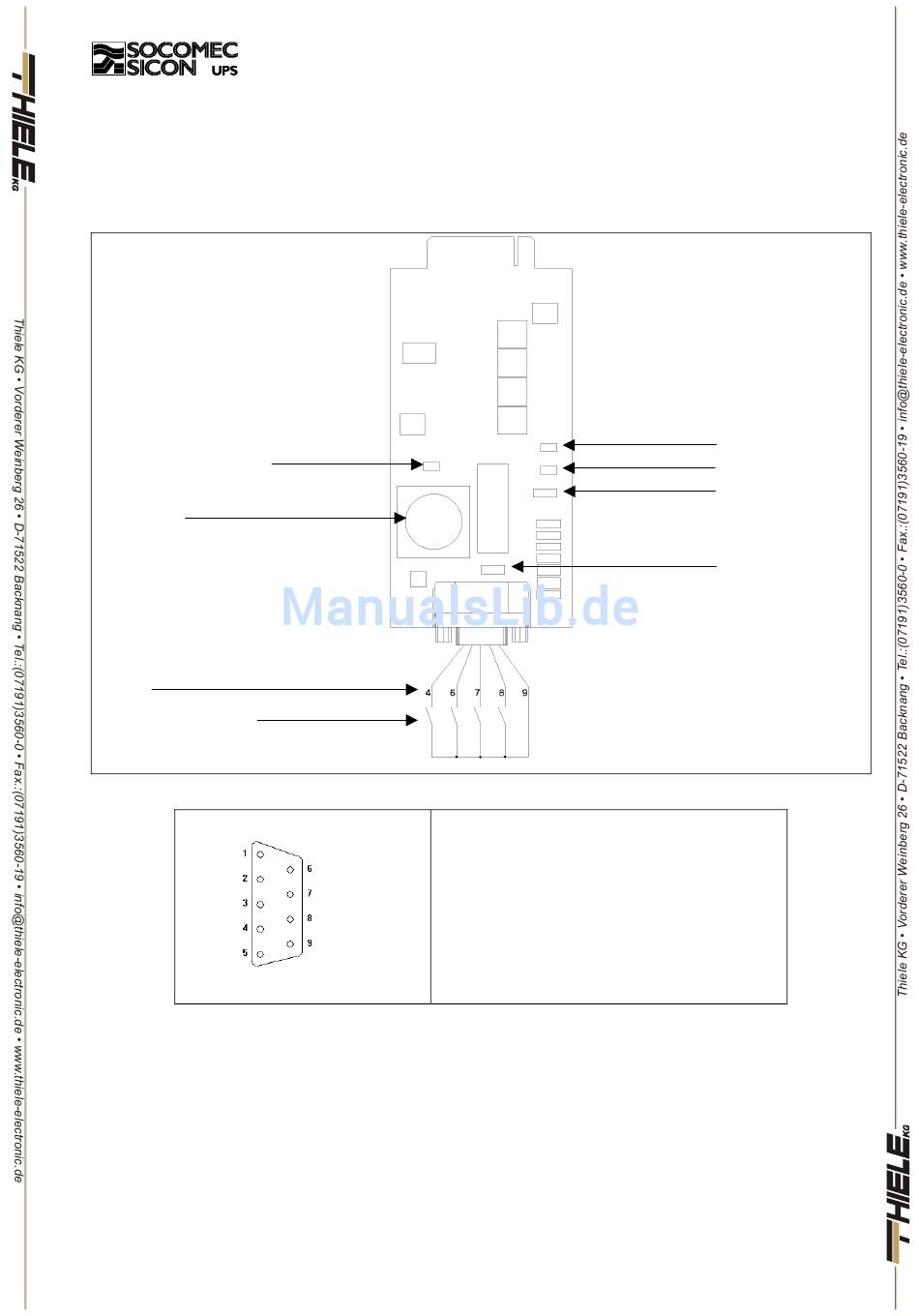

KARTE ACB
Buzzer Reiter XJ1
Buzzer
Pin
Externe Eingänge
Schaltbild des seriellen auf der Karte ACB vorhandenen Steckers DB9
Verfügbare Funktionen auf der Karte ACB:
x
Nr 4 externe Eingänge zur Überwachung von technologischen Anlagen. Der Kontakt eines jeden Eingangs
muss potentialfrei sein und aktiviert einen Alarm, wenn er nach 3 Sekunden geschlossen wird (default).
x
Leistungsfähiger
Buzzer (mit einer Frequenz von 2s) Hinweis: Der Buzzer kann mit eigens dafür
vorgesehenem Reiter XJ1 ein-/ausgeschaltet werden.
x
Offener Relaiskontakt (Sammelalarm) verfügbar zwischen den folgenden Pin: Pin 1- Pin 2.
Um die Konfiguration offener Relaiskontakt zu wählen, XJ3 auf 2-3 schliessen, XJ4 öffnen und XJ5 öffnen.
x
Der Kontakt kann normalerweise offen oder geschlossen sein, wofür der Reiter XJ2 benutzt wird
PIN Legende
1 = Relais gemeinsam
2 = offener Relaiskontakt
3 = Nicht verbunden
4 = Eingang 1
5 = Nicht verbunden
6 = Eingang 2
7 = Eingang 3
8 = Eingang 4
9 = Eingänge gemeinsam
5. BEDIENFELD
überprüfen).
Reiter XJ5
Reiter XJ4
Reiter XJ3
Reiter XJ2
SECTION 4 Q
39
