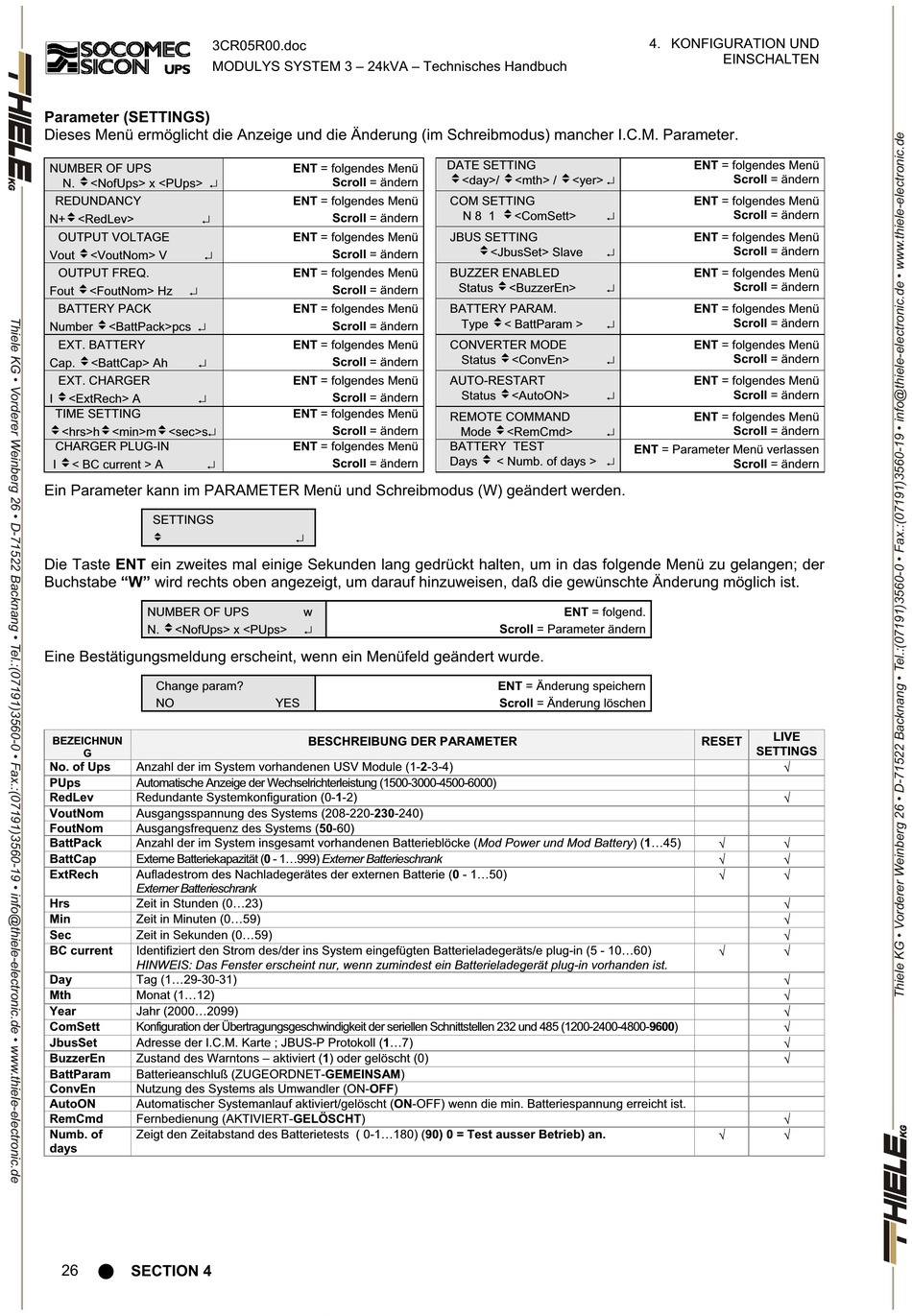

MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch
Parameter (SETTINGS)
Dieses Menü ermöglicht die Anzeige und die Änderung (im Schreibmodus) mancher I.C.M. Parameter.
NUMBER OF UPS
N. !<NofUps> x <PUps> €
REDUNDANCY
€
N+!<RedLev>
OUTPUT VOLTAGE
Vout !<VoutNom> V
€
OUTPUT FREQ.
Fout !<FoutNom> Hz
€
BATTERY PACK
Number !<BattPack>pcs €
EXT. BATTERY
Cap. !<BattCap> Ah
€
EXT. CHARGER
I !<ExtRech> A
€
TIME SETTING
!<hrs>h!<min>m!<sec>s€
CHARGER PLUG-IN
I !< BC current > A
€
Ein Parameter kann im PARAMETER Menü und Schreibmodus (W) geändert werden.
SETTINGS
!
Die Taste ENT ein zweites mal einige Sekunden lang gedrückt halten, um in das folgende Menü zu gelangen; der
Buchstabe "W" wird rechts oben angezeigt, um darauf hinzuweisen, daß die gewünschte Änderung möglich ist.
NUMBER OF UPS
N. !<NofUps> x <PUps>
Eine Bestätigungsmeldung erscheint, wenn ein Menüfeld geändert wurde.
Change param?
NO
BEZEICHNUN
G
No. of Ups
Anzahl der im System vorhandenen USV Module (1-2-3-4)
PUps
Automatische Anzeige der Wechselrichterleistung (1500-3000-4500-6000)
RedLev
Redundante Systemkonfiguration (0-1-2)
VoutNom
Ausgangsspannung des Systems (208-220-230-240)
FoutNom
Ausgangsfrequenz des Systems (50-60)
BattPack
Anzahl der im System insgesamt vorhandenen Batterieblöcke (Mod Power und Mod Battery) (1...45)
BattCap
Externe Batteriekapazität (0 - 1...999) Externer Batterieschrank
ExtRech
Aufladestrom des Nachladegerätes der externen Batterie (0 - 1...50)
Externer Batterieschrank
Hrs
Zeit in Stunden (0...23)
Min
Zeit in Minuten (0...59)
Sec
Zeit in Sekunden (0...59)
BC current
Identifiziert den Strom des/der ins System eingefügten Batterieladegeräts/e plug-in (5 - 10...60)
HINWEIS: Das Fenster erscheint nur, wenn zumindest ein Batterieladegerät plug-in vorhanden ist.
Day
Tag (1...29-30-31)
Mth
Monat (1...12)
Year
Jahr (2000...2099)
ComSett
Konfiguration der Übertragungsgeschwindigkeit der seriellen Schnittstellen 232 und 485 (1200-2400-4800-9600)
JbusSet
Adresse der I.C.M. Karte ; JBUS-P Protokoll (1...7)
BuzzerEn
Zustand des Warntons – aktiviert (1) oder gelöscht (0)
BattParam
Batterieanschluß (ZUGEORDNET-GEMEINSAM)
ConvEn
Nutzung des Systems als Umwandler (ON-OFF)
AutoON
Automatischer Systemanlauf aktiviert/gelöscht (ON-OFF) wenn die min. Batteriespannung erreicht ist.
RemCmd
Fernbedienung (AKTIVIERT-GELÖSCHT)
Numb. of
Zeigt den Zeitabstand des Batterietests ( 0-1...180) (90) 0 = Test ausser Betrieb) an.
days
Q
26
SECTION 4
DATE SETTING
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
€
w
€
YES
BESCHREIBUNG DER PARAMETER
!<day>/ !<mth> / !<yer> €
COM SETTING
N 8 1 !<ComSett>
€
JBUS SETTING
!<JbusSet> Slave
€
BUZZER ENABLED
Status !<BuzzerEn>
€
BATTERY PARAM.
Type !< BattParam >
€
CONVERTER MODE
Status !<ConvEn>
€
AUTO-RESTART
Status !<AutoON>
€
REMOTE COMMAND
Mode !<RemCmd>
€
BATTERY TEST
Days ! < Numb. of days > €
ENT = folgend.
Scroll = Parameter ändern
ENT = Änderung speichern
Scroll = Änderung löschen
4. KONFIGURATION UND
EINSCHALTEN
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
ENT = folgendes Menü
Scroll = ändern
ENT = Parameter Menü verlassen
Scroll = ändern
