3CR05R00.doc

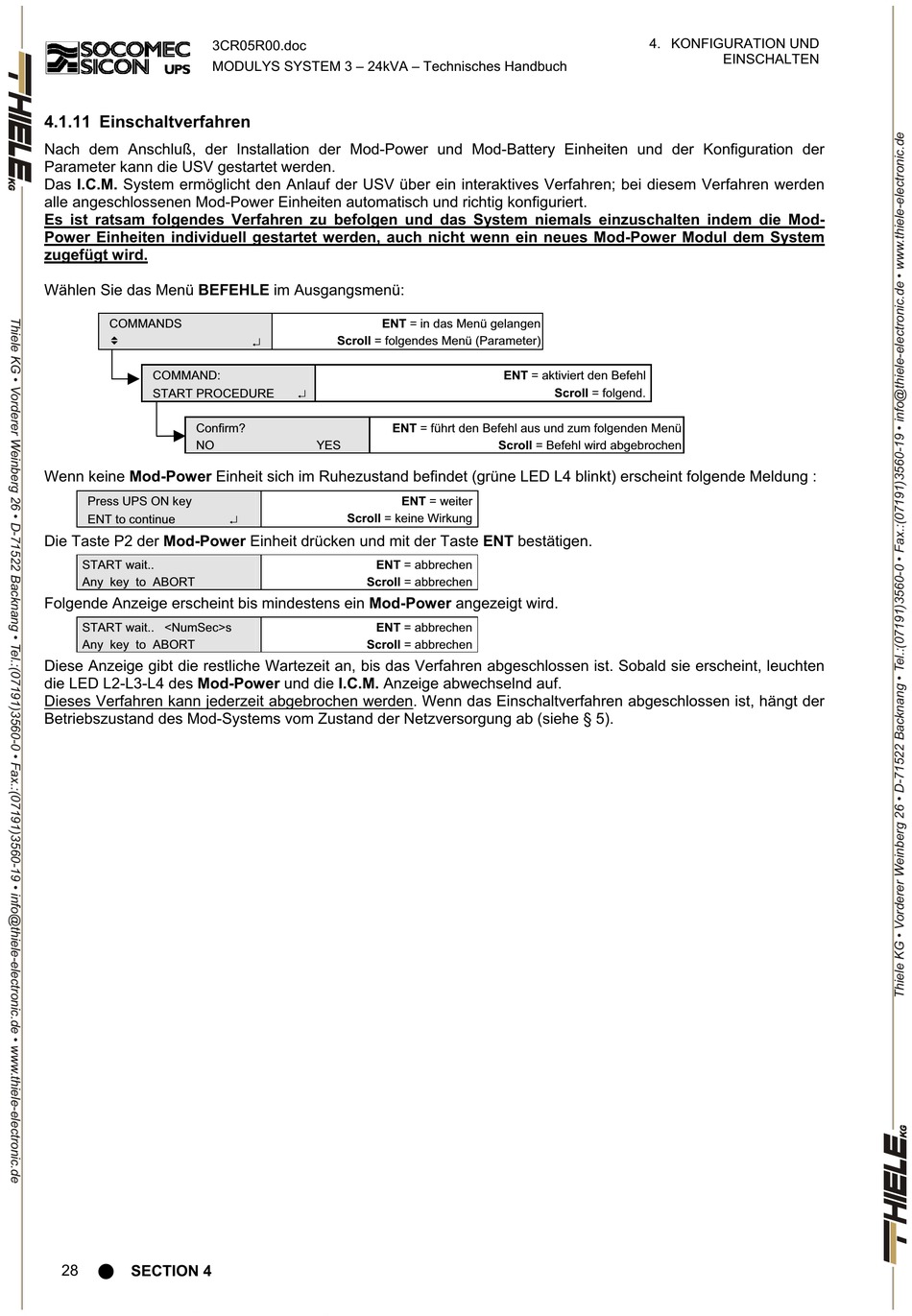

MODULYS SYSTEM 3 – 24kVA – Technisches Handbuch
4.1.11 Einschaltverfahren
Nach dem Anschluß, der Installation der Mod-Power und Mod-Battery Einheiten und der Konfiguration der
Parameter kann die USV gestartet werden.
Das I.C.M. System ermöglicht den Anlauf der USV über ein interaktives Verfahren; bei diesem Verfahren werden
alle angeschlossenen Mod-Power Einheiten automatisch und richtig konfiguriert.
Es ist ratsam folgendes Verfahren zu befolgen und das System niemals einzuschalten indem die Mod-
Power Einheiten individuell gestartet werden, auch nicht wenn ein neues Mod-Power Modul dem System
zugefügt wird.
Wählen Sie das Menü BEFEHLE im Ausgangsmenü:
COMMANDS
!
COMMAND:
START PROCEDURE
Confirm?
NO
Wenn keine Mod-Power Einheit sich im Ruhezustand befindet (grüne LED L4 blinkt) erscheint folgende Meldung :
Press UPS ON key
ENT to continue
Die Taste P2 der Mod-Power Einheit drücken und mit der Taste ENT bestätigen.
START wait..
Any key to ABORT
Folgende Anzeige erscheint bis mindestens ein Mod-Power angezeigt wird.
START wait.. <NumSec>s
Any key to ABORT
Diese Anzeige gibt die restliche Wartezeit an, bis das Verfahren abgeschlossen ist. Sobald sie erscheint, leuchten
die LED L2-L3-L4 des Mod-Power und die I.C.M. Anzeige abwechselnd auf.
Dieses Verfahren kann jederzeit abgebrochen werden. Wenn das Einschaltverfahren abgeschlossen ist, hängt der
Betriebszustand des Mod-Systems vom Zustand der Netzversorgung ab (siehe § 5).
Q
28
SECTION 4
ENT = in das Menü gelangen
€
Scroll = folgendes Menü (Parameter)
€
ENT = führt den Befehl aus und zum folgenden Menü
YES
ENT = weiter
€
Scroll = keine Wirkung
ENT = abbrechen
Scroll = abbrechen
ENT = abbrechen
Scroll = abbrechen
4. KONFIGURATION UND
ENT = aktiviert den Befehl
Scroll = folgend.
Scroll = Befehl wird abgebrochen
EINSCHALTEN
