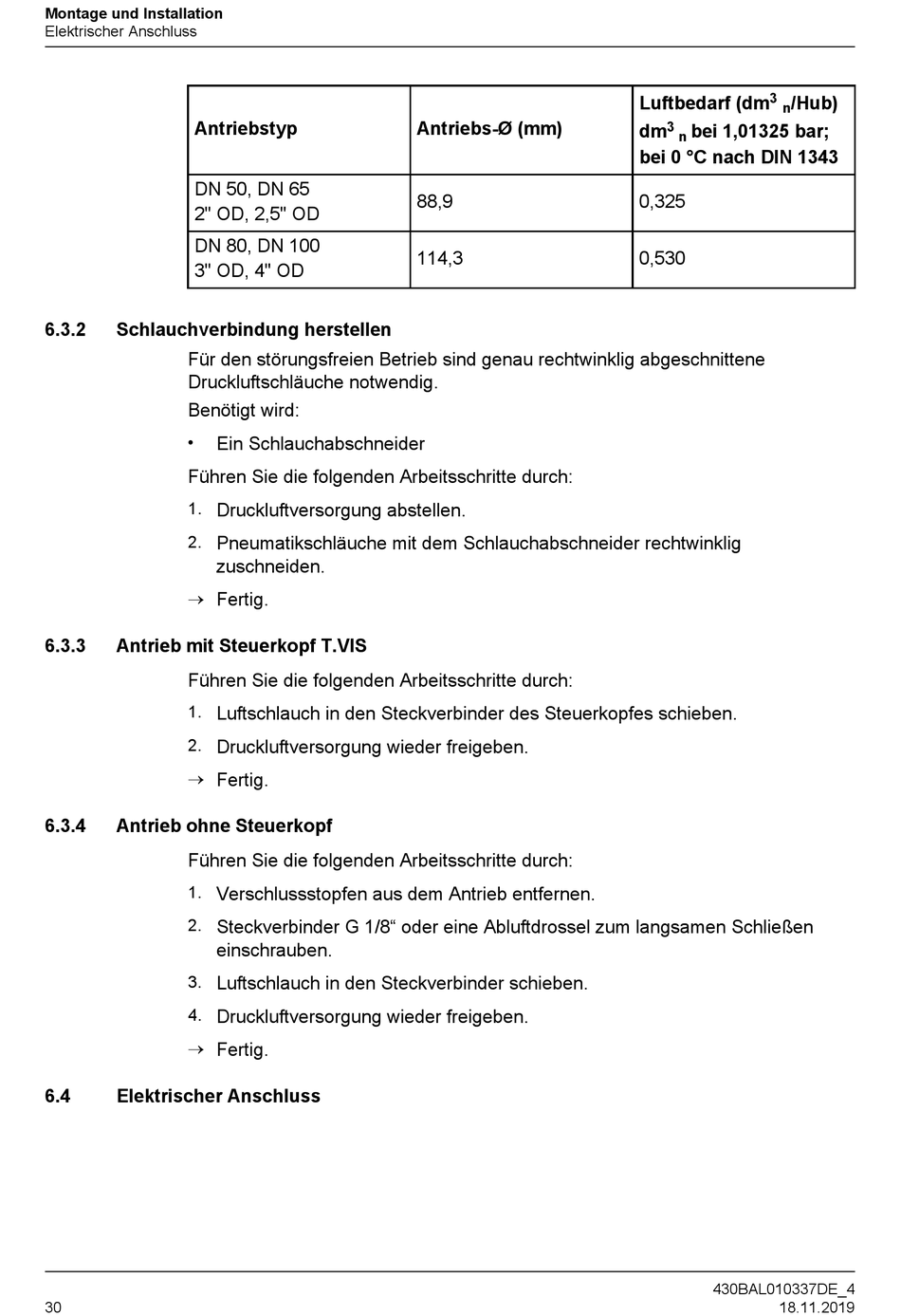

Montage und Installation
Elektrischer Anschluss
Antriebstyp
DN 50, DN 65
2" OD, 2,5" OD
DN 80, DN 100
3" OD, 4" OD
6.3.2
Schlauchverbindung herstellen
Für den störungsfreien Betrieb sind genau rechtwinklig abgeschnittene
Druckluftschläuche notwendig.
Benötigt wird:
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
®
6.3.3
Antrieb mit Steuerkopf T.VIS
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
®
6.3.4
Antrieb ohne Steuerkopf
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
®
6.4
Elektrischer Anschluss
30
Ein Schlauchabschneider
Druckluftversorgung abstellen.
Pneumatikschläuche mit dem Schlauchabschneider rechtwinklig
zuschneiden.
Fertig.
Luftschlauch in den Steckverbinder des Steuerkopfes schieben.
Druckluftversorgung wieder freigeben.
Fertig.
Verschlussstopfen aus dem Antrieb entfernen.
Steckverbinder G 1/8" oder eine Abluftdrossel zum langsamen Schließen
einschrauben.
Luftschlauch in den Steckverbinder schieben.
Druckluftversorgung wieder freigeben.
Fertig.
Antriebs-Ø (mm)
88,9
114,3
3
Luftbedarf (dm
/Hub)
n
3
dm
bei 1,01325 bar;
n
bei 0 °C nach DIN 1343
0,325
0,530
430BAL010337DE_4
18.11.2019
