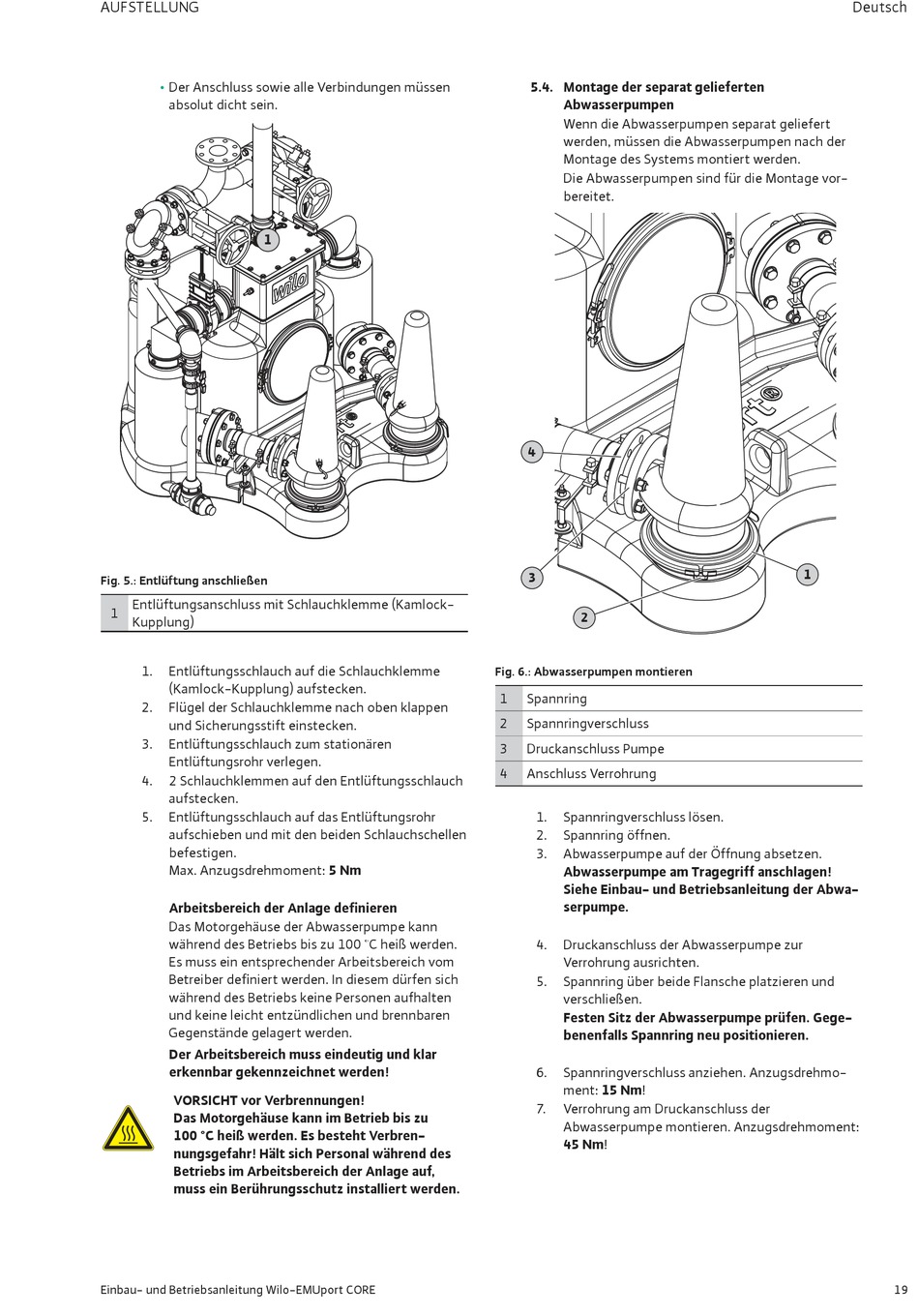

Wilo -EMUport CORE Einbau- Und Betriebsanleitung Seite 19

AUFSTELLUNG
• Der Anschluss sowie alle Verbindungen müssen
absolut dicht sein.
1
Fig. 5.: Entlüftung anschließen
Entlüftungsanschluss mit Schlauchklemme (Kamlock-
1
Kupplung)
1. Entlüftungsschlauch auf die Schlauchklemme
(Kamlock-Kupplung) aufstecken.
2. Flügel der Schlauchklemme nach oben klappen
und Sicherungsstift einstecken.
3. Entlüftungsschlauch zum stationären
Entlüftungsrohr verlegen.
4. 2 Schlauchklemmen auf den Entlüftungsschlauch
aufstecken.
5. Entlüftungsschlauch auf das Entlüftungsrohr
aufschieben und mit den beiden Schlauchschellen
befestigen.
Max. Anzugsdrehmoment: 5 Nm
Arbeitsbereich der Anlage de昀椀nieren
Das Motorgehäuse der Abwasserpumpe kann
während des Betriebs bis zu 100 °C heiß werden.
Es muss ein entsprechender Arbeitsbereich vom
Betreiber de昀椀niert werden. In diesem dürfen sich
während des Betriebs keine Personen aufhalten
und keine leicht entzündlichen und brennbaren
Gegenstände gelagert werden.
Der Arbeitsbereich muss eindeutig und klar
erkennbar gekennzeichnet werden!
VORSICHT vor Verbrennungen!
Das Motorgehäuse kann im Betrieb bis zu
100 °C heiß werden. Es besteht Verbren-
nungsgefahr! Hält sich Personal während des
Betriebs im Arbeitsbereich der Anlage auf,
muss ein Berührungsschutz installiert werden.
Einbau- und Betriebsanleitung Wilo-EMUport CORE
5.4. Montage der separat gelieferten
Abwasserpumpen
Wenn die Abwasserpumpen separat geliefert
werden, müssen die Abwasserpumpen nach der
Montage des Systems montiert werden.
Die Abwasserpumpen sind für die Montage vor-
bereitet.
4
3
2
Fig. 6.: Abwasserpumpen montieren
1 Spannring
2 Spannringverschluss
3 Druckanschluss Pumpe
4 Anschluss Verrohrung
1. Spannringverschluss lösen.
2. Spannring öffnen.
3. Abwasserpumpe auf der Öffnung absetzen.
Abwasserpumpe am Tragegriff anschlagen!
Siehe Einbau- und Betriebsanleitung der Abwa-
serpumpe.
4. Druckanschluss der Abwasserpumpe zur
Verrohrung ausrichten.
5. Spannring über beide Flansche platzieren und
verschließen.
Festen Sitz der Abwasserpumpe prüfen. Gege-
benenfalls Spannring neu positionieren.
6. Spannringverschluss anziehen. Anzugsdrehmo-
ment: 15 Nm!
7. Verrohrung am Druckanschluss der
Abwasserpumpe montieren. Anzugsdrehmoment:
45 Nm!
Deutsch
