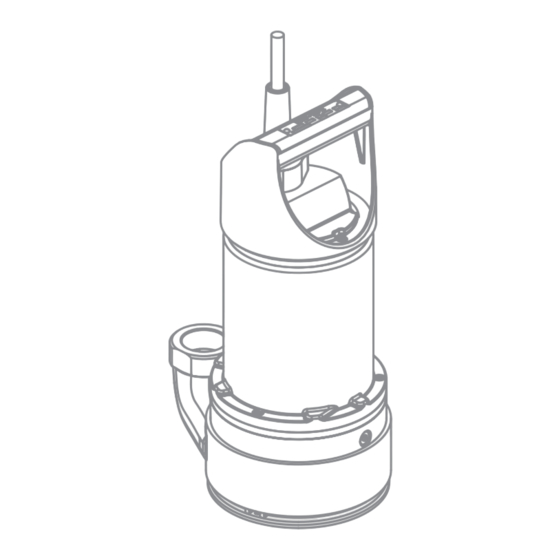

- Seite 1 Wilo-EMU KS37Z + T17..Einbau- und Betriebsanleitung Auftragsnummer: template Serialnummer TMPKSXXX...
- Seite 2 WILO EMU GmbH Heimgartenstr. 1 95030 Hof 3309 95003 Hof Telefon: +49 9281 974-0 Telefax: +49 9281 96528 Email: info@wiloemu.de Internet: www.wiloemu.com E:\shares\Baprod\BA\subtec_m\contractor\d\title-wilo.fm WILO EMU 3.0...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Vorwort Aufbau dieser Anleitung Personalqualifikation Abbildungen Urheberrecht Verwendete Abkürzungen und Fachbegriffe Herstelleradresse Vorbehalt der Änderung Sicherheit Anweisungen und Sicherheitshinweise Verwendete Richtlinien und CE-Kennzeichnung Sicherheit allgemein Elektrische Arbeiten Elektrischer Anschluss Erdungsanschluss Verhalten während des Betriebs Sicherheits- und Überwachungseinrichtungen Betrieb in explosiver Atmosphäre Schalldruck Fördermedien Gewährleistung... - Seite 4 Störung: Maschine läuft, aber fördert nicht Störung: Maschine läuft, die angegebene Betriebswerte werden nicht eingehalten Störung: Maschine läuft unruhig und geräuschvoll Störung: Leckage der Gleitringdichtung, Dichtraumkontrolle meldet Störung bzw. schaltet die Maschine ab Weiterführende Schritte zur Störungsbehebung WILO EMU 3.0...
-
Seite 5: Verwendung Von Opferanoden E
Maschinenführer- und Revisionsliste Maschinenführerliste Wartungs- und Revisionsliste Typenblatt KS37Z Aufbau Ölwechsel im Motorraum Ölwechsel im Dichtungsraum Laufradwechsel Gleitringdichtungswechsel Betrieb an statischem Frequenzumrichter Auswahl von Motor und Umrichter Mindestdrehzahl bei Unterwasserpumpen (Brunnenpumen) Mindestdrehzahl bei Abwasser- und Schmutzwasserpumpen Betrieb Maximale Spannungsspitzen und Anstiegsgeschwindigkeit Motorschutz Betrieb bis 60 Hz Wirkungsgrad... - Seite 6 Wartungsintervall Elektrischer Anschlussplan Sicherheitshinweise Isolationswiderstand Überwachungseinrichtungen Aderbezeichnung der Anschlussleitung EG-Konformitätserklärung WILO EMU 3.0...
-
Seite 7: Einleitung
Einleitung Einleitung Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Produkt unserer Firma entschieden haben. Sie haben ein Pro- dukt erworben, dass nach dem derzeitigen Stand der Technik gefertigt wurde. Lesen Sie sich das vorliegende Betriebs- und Wartungshandbuch vor der ersten Inbetriebnahme sorgfältig durch. -
Seite 8: Abkürzungen
überdeckung, sowie, dass die Oberflächen des Produktes sehr heiß werden! Unter Nennlast wird eine gleichbleibende Temperatur erreicht, die auch bei Betriebsart längerem Betrieb nicht mehr ansteigt. Das Betriebsmittel kann pausenlos „S1“ (Dauer- unter Nennlast arbeiten, ohne dass die zulässige Temperatur überschritten betrieb) wird. Tabelle 1-2: Fachbegriffe WILO EMU 3.0... -
Seite 9: Herstelleradresse
Die Niveausteuerung soll das Produkt bei verschiedenen Füllständen auto- Niveausteu- matisch ein- bzw. ausschalten. Erreicht wird dies durch den Einbau von erung einem bzw. zwei Schwimmerschaltern. Tabelle 1-2: Fachbegriffe WILO EMU GmbH Herstelleradresse Heimgartenstr. 1 DE - 95030 Hof Telefon: +49 9281 974-0... -
Seite 11: Sicherheit
Sicherheit Sicherheit In diesem Kapitel sind alle generell gültigen Sicherheitshinweise und technische Anweisungen auf- geführt. Außerdem sind in jedem weiteren Kapitel spezifische Sicherheitshinweise und technische Anweisungen vorhanden. Während der verschiedenen Lebensphasen (Aufstellung, Betrieb, War- tung, Transport, usw.) des Produktes müssen alle Hinweise und Anweisungen beachtet und einge- halten werden! Der Betreiber ist dafür verantwortlich, dass sich das komplette Personal an diese Hinweise und Anweisungen hält. -
Seite 12: Verwendete Richtlinien Und Ce-Kennzeichnung
Weiterhin ist es untersagt, hängende Lasten über Arbeitsplätze zu bewegen, an denen sich Personen aufhalten. - Beim Einsatz von mobilen Arbeitsmitteln zum Heben von Lasten muss, wenn nötig (z.B. Sicht versperrt), eine zweite Person zum Koordinieren eingeteilt werden. WILO EMU 3.0... -
Seite 13: Elektrische Arbeiten
Sicherheit - Die zu hebende Last muss so transportiert werden, dass bei Energieausfall niemand verletzt wird. Weiterhin müssen solche Arbeiten im Freien abgebrochen werden, wenn sich die Witte- rungsverhältnisse verschlechtern. Diese Hinweise sind strikt einzuhalten. Bei Nichtbeachtung kann es zu Personenschäden und/oder zu schweren Sachschäden kommen. -
Seite 14: Sicherheits- Und Überwachungseinrichtungen
Produkt in seinem Betriebspunkt und unter allen Betriebsbedingungen läuft. Vorsicht: Lärmschutz tragen! Laut den gültigen Gesetzen und Vorschriften ist ein Gehörschutz ab einem Schalldruck von 85dB (A) Pflicht! Der Betreiber hat dafür Sorge zu tragen, dass dies eingehalten wird! WILO EMU 3.0... -
Seite 15: Fördermedien
Sicherheit Fördermedien Jedes Fördermedium unterscheidet sich in Bezug auf Zusammensetzung, Aggressivität, Abrassivi- tät, TS-Gehalt und vielen anderen Aspekten. Generell können unsere Produkte in vielen Bereichen eingesetzt werden. Genauere Angaben hierfür entnehmen Sie dem Kapitel 3, dem Maschinenda- tenblatt und der Auftragsbestätigung. Dabei ist zu beachten, dass sich durch eine Veränderung der Dichte, der Viskosität, oder der Zusammensetzung im allgemeinen, viele Parameter des Produktes ändern können. - Seite 16 - unvorschriftsmäßige Montage/Demontage - mangelhafte Wartung - unsachgemäße Reparatur - mangelhafter Baugrund, bzw. Bauarbeiten - chemische, elektrochemische und elektrische Einflüsse - Verschleiß Die Haftung des Herstellers schließt somit auch jegliche Haftung für Personen-, Sach- und/oder Vermögensschäden aus. WILO EMU 3.0...
-
Seite 17: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Die Maschine wird mit größter Sorgfalt gefertigt und unterliegt einer ständigen Qualitätskontrolle. Bei korrekter Installation und Wartung ist ein störungsfreier Betrieb gewährleistet. Bestimmungsgemäße Schmutzwasserpumpen eignen sich auf Grund ihrer Bauweise und Konstruktion für den mobilen Einsatz. Deshalb werden sie hauptsächlich auf Baustellen oder im heimischen Bereich zum Entsor- Verwendung und Anwen- gen von schmutzigem Wasser mit einem geringen Anteil von Feststoffen verwendet. -
Seite 18: Typenkennzeichnung
Typenschild Symbol Bezeichnung Symbol Bezeichnung P-Typ Pumpentyp Baujahr M-Typ Motortyp Bemessungsleistung Maschinennummer Frequenz Fördermenge Bemessungsspannung Förderhöhe Bemessungsstrom Drehzahl Anlaufstrom Mediumstemperatur Servicefaktor Schutzklasse Strom bei Servicefaktor Betriebsart (s = nass / e = trocken) Motorschaltung Tabelle 3-2: Typenschildlegende WILO EMU 3.0... -
Seite 19: Technische Daten
Eintauchtiefe IMø / S Laufrad Durchmesser / Stufenzahl Tabelle 3-2: Typenschildlegende Technische Daten Aggregat Baujahr: 2008 Auftragsnummer:: template Maschinennummer: TMPKSXXX Produktbeschreibung: Wilo-EMU Pumpentyp: KS37Z Ausführung: Baumuster: Laufraddurchmesser: - / korrigiert: --- Motortyp: T17..Ausführung: Baumuster: Druckstutzen: Saugstutzen: Tabelle 3-3: Betriebspunkt* Förderstrom Q:... - Seite 20 Füllmenge / Schmiermittel Motorraum: Esso Marcol 82 (Weißöl) Dichtungsraum: Esso Marcol 82 (Weißöl) Tabelle 3-6: Beschichtungen Pumpe: Laufrad: Tabelle 3-7: Stromanschluss Stecker: Schaltgerät: Stromkabellänge: 10.00 m Stromkabel 1 Anzahl: Typ: Größe: Steuerleitung Anzahl: Typ: Größe: Tabelle 3-8: WILO EMU 3.0...
- Seite 21 Produktbeschreibung Dichtraumkontrolle Anzahl: Typ: Größe: Tabelle 3-8: Allgemein Aufstellungsart: nass Einbauart: vertikal max. Eintauchtiefe: 12.5 m min. Wasserüberdeckung: 0.10 m max. Fördermediumtem- 40 °C peratur: Abmessungen: siehe Maßblatt/Katalog Gewicht: siehe Maßblatt/Katalog Schalldruck: anlagenabhängig Tabelle 3-9: *gültig für Standardbedingungen (Fördermedium: reines Wasser, Dichte: 1kg/dm , kin.
-
Seite 23: Transport Und Lagerung
Transport und Lagerung Transport und Lagerung Anlieferung Nach Eingang ist die Sendung sofort auf Schäden und Vollständigkeit zu überprüfen. Bei eventuel- len Mängeln muss noch am Eingangstag das Transportunternehmen bzw. der Hersteller verständigt werden, da sonst keine Ansprüche mehr geltend gemacht werden können. Eventuelle Schäden müssen auf dem Liefer- oder Frachtschein vermerkt werden. -
Seite 24: Rücklieferung
Produkte, die ins Werk zurück geliefert werden, müssen sauber und korrekt verpackt sein. Sauber heißt, dass das Produkt von Verunreinigungen gesäubert und bei Verwendung in gesundheitsge- fährdenden Medien dekontaminiert wurde. Die Verpackung muss das Produkt vor Beschädigungen schützen. Bei Fragen wenden Sie sich bitte an den Hersteller! WILO EMU 3.0... -
Seite 25: Aufstellung
Aufstellung Aufstellung Um Maschinenschäden oder gefährliche Verletzungen bei der Aufstellung zu vermeiden, sind fol- gende Punkte zu beachten: - Die Aufstellungsarbeiten – Montage und Installation der Maschine – dürfen nur von qualifi- zierten Personen unter Beachtung der Sicherheitshinweise durchgeführt werden. - Vor dem Beginn der Aufstellungsarbeiten ist die Maschine auf Transportschäden zu untersu- chen. - Seite 26 - Schlauch so verlegen, dass er nicht beschädigt wird. An gegebener Stelle (Abfluss, Rasen- sprenger, usw) Schlauch befestigen. - Maschine an das Stromnetz anschließen (Bei freiem Kabelende muss dies vom Elektrofach- mann ausgeführt werden). Baugrube Schlauch Maschine feste Auflage Abb. 5-1: Freistehender Einbau mit Schlauchverbindung WILO EMU 3.0...
- Seite 27 Aufstellung Freihängender Einbau an der Maschinen in der Ausführung „Z“ haben einen zentrischen Druckstutzen. Durch diese Bauart kann die Rohrleitung direkt zentrisch an der Maschine befestigt werden. Die Stromzuführungskabel wer- Rohrleitung - nur mit Typen in den an der Rohrleitung nach oben geführt. Beachten Sie, dass bei dieser Einbauart zum Ausbau der Ausführung „Z“...
- Seite 28 - Stromzuführungskabel straffen und an der Rohrleitung verlegen. - Maschine an das Stromnetz anschließen (Bei freiem Kabelende muss dies vom Elektrofach- mann ausgeführt werden. Zum automatischen Ein- bzw. Ausschalten kann eine Niveausteuerung installiert werden. Zulauf Rohrleitung Maschine Abb. 5-3: Freistehender Einbau mit fester Rohrverbindung WILO EMU 3.0...
-
Seite 29: Trockenlaufschutz
Aufstellung Trockenlaufschutz Bei der Aufstellungsart „nass“ muss die Maschine immer voll eingetaucht sein, d.h. sie muss voll- ständig vom Fördermedium umgeben sein. Zur optimalen Betriebssicherheit empfehlen wir daher den Einbau eines Trockenlaufschutzes. Die- ser wird mit Hilfe von Schwimmerschaltern oder Elektoden gewährleistet. Der Schwimmerschalter / Elektrode wird im Schacht befestigt und schaltet die Maschine bei Erreichen der Mindestwasser- überdeckung ab. -
Seite 30: Ausbau
Auch hier sollte ggf. bei tiefen Gruben bzw. schweren Maschinen eine entsprechende Hebevorrichtung verwendet werden. Gefahr durch giftige Substanzen! Bei Maschinen, die gesundheitsgefährdende Medien fördern, besteht Lebensgefahr. Diese Maschinen müssen vor allen anderen Arbeiten dekontaminiert werden! Tragen Sie dabei die benötigten Körperschutzmittel! WILO EMU 3.0... -
Seite 31: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Das Kapitel „Inbetriebnahme“ beinhaltet alle wichtigen Anweisungen für das Bedienpersonal zur sicheren Inbetriebnahme und Bedienung der Maschine. Folgende Angaben müssen unbedingt eingehalten und überprüft werden: - Aufstellungsart - Betriebsart - Mindestwasserüberdeckung / Max. Eintauchtiefe - Schlürfbetrieb Nach einer längeren Stillstandszeit sind diese Angaben ebenfalls zu prü- fen und festgestellte Mängel zu beseitigen! Das Betriebs- und Wartungshandbuch muss immer bei der Maschine, oder an einem dafür vorgesehenen Platz aufbewahrt werden, wo es... -
Seite 32: Drehrichtung
Motorschutz 5% über den gemessenen Strom am Betriebspunkt einzustellen. Die Anlaufzeit bei verminderter Spannung (ca. 70%) darf max. 3s betragen. Betrieb mit Frequenzumformern Die Maschine kann an Frequenzumformern betrieben werden. Beachten Sie hierfür das Datenblatt im Anhang dieser Anleitung! WILO EMU 3.0... -
Seite 33: Schlürfbetrieb
Inbetriebnahme Einschaltarten mit Stecker / Schaltgeräten Stecker in die dafür vorgesehene Steckdose stecken und am Schaltgerät den Ein-/Ausschalter Aggregat mit Stecker betätigen. Beachten Sie hierfür die Anleitung des Schaltgerätes. Aggregat mit Schaltgerät Die Maschinen der KS-Baureihe sind grundsätzlich für den Schlürfbetrieb geeignet. Beachten Sie Schlürfbetrieb jedoch bei ausgetauchtem Betrieb die angegebene Betriebsart. -
Seite 35: Instandhaltung
Instandhaltung Instandhaltung Die Maschine sowie die gesamte Anlage müssen in regelmäßigen Abständen überprüft und gewar- tet werden. Der Zeitraum für die Wartung wird vom Hersteller festgelegt und gilt für die allgemei- nen Einsatzbedingungen. Bei aggressiven und/oder abrasiven Fördermedien muss Rücksprache mit dem Hersteller gehalten werden, da sich in diesen Fällen der Zeitraum verkürzen kann. -
Seite 36: Betriebsmittel
- Sichtprüfung von Zubehör, z.B. Einhängevorrichtung, Hebevorrichtungen, usw. 8000 Betriebsstunden oder - Prüfung des Isolationswiderstands spätestens nach 2 Jahren - Betriebsmittelwechsel Motor- und/oder Dichtungsraum - siehe Typenblatt - Funktionsprüfung aller Sicherheits- und Überwachungseinrichtungen - Kontrolle und ggf. ausbessern der Beschichtung WILO EMU 3.0... -
Seite 37: Wartungsarbeiten
Instandhaltung 15000 Betriebsstunden oder - Generalüberholung spätestens nach 5 Jahren Beim Einsatz in stark abrasiven und/oder aggressiven Medien verkürzen sich die Wartungsintervalle um 50%! Wartungsarbeiten Übersicht über die einzelnen Wartungsarbeiten: Die Stromaufnahme und Spannung auf allen 3 Phasen ist regelmäßig zu kontrollieren. Bei norma- Kontrolle der Stromaufnahme lem Betrieb bleibt diese konstant. -
Seite 38: Reparaturarbeiten
Spalt- und Laufring bestimmen das Spaltmaß zwischen Laufrad (Laufring) und Saugstutzen (Spalt- ring). Wird dieses Spaltmaß zu groß, sinkt die Förderleistung der Maschine und/oder es können sich Verzopfungen bilden. Beide Ringe sind so konzipiert, dass sie ausgetauscht werden können. WILO EMU 3.0... -
Seite 39: Anzugsmomente
Instandhaltung Dadurch werden Verschleißerscheinungen am Saugstutzen und Laufrad reduziert und die Ersatz- teilkosten minimiert. Die jeweilige Anleitung für den Wechsel des Lauf- und Spaltringes liegt dem Ersatzteil bei! Ein Wechsel der mediumseitigen Abdichtungsteile wie Blockdichtungskassette oder Gleitringdich- Wechsel der Abdichtungsteile tung erfordert Grundwissen und gewisse Sachkenntnisse über diese empfindlichen Bauteile. -
Seite 41: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme In diesem Kapitel bekommen Sie einen Überblick über die verschiedenen Möglichkeiten der Außer- betriebnahme. Vorübergehende Außer- Bei dieser Art von Abschaltung bleibt die Maschine eingebaut und wird nicht vom Stromnetz getrennt. Bei der vorübergehenden Außerbetriebnahme muss die Maschine komplett eingetaucht betriebnahme bleiben, damit diese vor Frost und Eis geschützt wird. -
Seite 42: Wiederinbetriebnahme Nach Längerer Einlagerung
Nach Abschluss dieser Arbeiten kann die Maschine eingebaut (siehe Kapitel „Aufstellung“) und vom Fachmann an das Stromnetz angeschlossen werden. Bei der Wiederinbetriebnahme ist das Kapitel „Inbetriebnahme“ zu befolgen. Die Maschine darf nur im einwandfreien und betriebsbereitem Zustand wieder eingeschaltet werden. WILO EMU 3.0... -
Seite 43: Störungssuche Und -Behebung
Störungssuche und -behebung Störungssuche und -behebung Um Sach- und Personenschäden bei der Beseitigung von Störungen an der Maschine zu vermeiden, sind folgende Punkte unbedingt zu beachten: - Beseitigen Sie eine Störung nur dann, wenn Sie über qualifiziertes Personal verfügen, d.h. die einzelnen Arbeiten sind von geschultem Fachpersonal durchzuführen, z.B. -
Seite 44: Störung: Maschine Läuft, Aber Fördert Nicht
öffnen, anderes Laufrad verwenden, Rück- sprache mit dem Werk Verschleißerscheinungen Verschlissene Teile austauschen Defekter Schlauch / Rohrleitung Defekte Teile austauschen Unzulässiger Gehalt an Gasen im Förderme- Rücksprache mit dem Werk dium Tabelle 9-4: Maschine läuft, die angegebene Betriebswerte werden nicht eingehalten WILO EMU 3.0... -
Seite 45: Störung: Maschine Läuft Unruhig Und Geräuschvoll
Störungssuche und -behebung Ursache Beseitigung Anschluss vom Fachmann prüfen und ggf. 2 Phasenlauf korrigieren lassen Versorgung und Kapazität der Anlage prüfen, Zu starke Wasserspiegelabsenkung während Einstellungen und Funktion der Niveausteue- des Betriebs rung kontrollieren Tabelle 9-4: Maschine läuft, die angegebene Betriebswerte werden nicht eingehalten Störung: Maschine läuft unruhig und geräuschvoll Ursache... -
Seite 46: Weiterführende Schritte Zur Störungsbehebung
- Vorort Unterstützung durch den Kundendienst - Überprüfung bzw. Reparatur der Maschine im Werk Beachten Sie, dass Ihnen durch die Inanspruchnahme gewisser Leistungen unseres Kundendiens- tes, weitere Kosten entstehen können! Genaue Angaben hierzu erhalten Sie vom Kundendienst. WILO EMU 3.0... -
Seite 47: Maschinenführer- Und Revisionsliste
Maschinenführer- und Revisionsliste Maschinenführer- und Revisionsliste Maschinenführerliste Jede Person, die an oder mit dem Produkt arbeitet, bestätigt durch Ihre Unterschrift, dass sie die- ses Betriebs- und Wartungshandbuch erhalten, gelesen und verstanden hat. Weiterhin verpflichtet Sie sich zu gewissenhafter Befolgung der Anweisungen. Bei Nichtbefolgung ist der Hersteller von jeglicher Gewährleistung enthoben. -
Seite 48: Wartungs- Und Revisionsliste A
Unterschrift des Verantwortlichen und seiner eigenen. onsliste Diese Liste ist auf Verlangen den Kontrollorganen der Berufsgenossenschaft, des TÜVs und dem Hersteller vorzulegen! Unterschrift Wartung / Revision an Datum Unterschrift Verantwortlicher Tabelle A-2: Wartungs- und Revisionsliste WILO EMU 3.0... -
Seite 49: Typenblatt Ks37Z B
Typenblatt KS37Z Typenblatt KS37Z In diesem Kapitel erhalten Sie detaillierte Informationen zum Aufbau und zur Wartung / Reparatur Ihrer Maschine. Folgende Hinweise sind zu beachten: - Sämtliche Wartungs-, Inspektions- und Reinigungsarbeiten an der Maschine und der Anlage dürfen nur mit größter Sorgfalt an einem sicheren Arbeitsplatz von geschultem Fachpersonal durchgeführt werden. -
Seite 50: Ölwechsel Im Motorraum
Bei größeren Mengen Wasser im Öl sollte eine Generalüberholung erfolgen. - Öl durch die Öffnung der Verschlussschraube einfüllen. Beachten Sie die vorgeschriebenen Schmiermittel (siehe „Liste der Schmiermittel“ im Kapitel 7) und Ölfüllmengen (siehe Maschi- nendatenblatt). - Verschlussschraube wieder eindrehen und fest anziehen. WILO EMU 3.0... -
Seite 51: Laufradwechsel
Typenblatt KS37Z Verschlussschraube Verschlussschraube Motorgehäuse Dichtungsgehäuse Kennzeichnung Kennzeichnung Abb. B-2: Ölwechsel Laufradwechsel - Maschine abschalten, vom Stromnetz trennen (ggf. vom Fachmann durchführen lassen!), rei- Demontage des Laufrades nigen und über Kopf auf einem festen Untergrund abstellen. Gegen Umfallen sichern! Vorsicht vor Verbrennungen! Die Gehäuseteile der Maschine können über 40°C heiß... - Seite 52 Unter zwei Sechskantmuttern (Nr. 5) muss ein Federring untergelegt werden. Die Markierung ist am Pumpengehäuse (4) angebracht (eine leichte Erhebung im Pumpengehäuse (4) neben dem Bolzendurchgang)! - Saugsieb (2) mit Fußplatte (3) auf das Pumpengehäuse (4) auflegen und mit den vier Sechs- kantschrauben (1) befestigen. WILO EMU 3.0...
-
Seite 53: Gleitringdichtungswechsel
Typenblatt KS37Z Sechskantschraube 1 Fußplatte 3 Saugsieb 2 Sechskantmutter 5 Federring Pumpengehäuse 4 Bolzen für Sechskantmutter 5 Laufrad 8 Welle 9 Dichtungsgehäuse 6 Keil Zylinderschraube mit Innensechskant 7 Abb. B-3: Laufradwechsel Die Gleitringdichtungen dieser Maschine sind über Saugkorb, Pumpen- Gleitringdichtungswech- gehäuse und Laufrad zugänglich. -
Seite 55: Betrieb An Statischem Frequenzumrichter
üblicherweise als „Pulsweitenmodulierte“ Umrichter ausgeführt. Allerdings sind bei Umrichrichter- betrieb folgende Punkte zu beachten. Auswahl von Motor und Es kann jeder WILO Motor in Serienausführung verwendet werden. Bei Bemessungsspannung über 415V ist eine Rückfrage im Werk erforderlich. Die Bemessungsleistung des Motors sollte wegen Umrichter der zusätzlichen Erwärmung durch Oberwellen ca. -
Seite 56: Motorschutz
Desweiteren muss ein zugelassenes Motorschutzrelais für Kaltleiter (z.B. MSS) verwendet werden. Betrieb bis 60 Hz Ein WILO Unterwassermotor kann bis 60Hz hochgeregelt werden, unter der Voraussetzung, dass der Motor für den höheren Leistungsbedarf der Pumpe bemessen wurde. Die Bemessungsleistung ist jedoch den 50Hz-Datenblättern zu entnehmen. -
Seite 57: D Datenblatt Ceram C0
Datenblatt Ceram C0 Datenblatt Ceram C0 Allgemein WILO Produkte werden für die unterschiedlichsten Fördermedien und Einsatzorte angefertigt. Unsere Beschichtungen sollen einen noch höheren Verschleiß- und Korrosionsschutz bieten. Insbe- sondere unsere Ceram-Beschichtungen werden hierfür verwendet. Allerdings bietet nur eine intakte Beschichtung den vollen Schutz. -
Seite 58: Beständigkeit
+20°C Schwefelsäure (20%) +20°C Salpetersäure (5%) +20°C Toluol +20°C Wasser (Kühl-/Brauchwasser) +50°C Xylol +20°C Tabelle D-2: Beständigkeit Gesamtschichtdicke: mind. 400 µm Legende: 1 = beständig; 2 = 40 Tage beständig; 3 = überlaufbeständig, sofortige Reinigung emp- fohlen WILO EMU 3.0... -
Seite 59: Oberflächenvorbereitung
Datenblatt Ceram C0 Oberflächenvorbereitung Um mit diesem Produkt gute Resultate zu erzielen, ist sachgemäße Oberflächenvorbereitung kri- tisch wichtig. Die genauen Erfordernisse ändern sich entsprechend der Anwendung, erwarteter Betriebsdauer und dem ursprünglichen Oberflächenzustand. Sauber, trocken, öl- und fettfrei. Beste Ergebnisse werden mit Strahlentrostung nach DIN EN ISO Stahl 12944-4, Normreinheitsgrad Sa 2,5 - 3 erreicht. -
Seite 60: Aushärtungszeit
- 2-Komponentenbeschichtung (Ceram C0 + Härter) - Gefäß zum Mischen der zwei Komponenten Arbeitsschritte 1 WILO Maschine aus dem Becken heben, auf sicherem Untergrund abstellen und reinigen. 2 Beschädigte Stelle mit geeignetem Reinigungsmittel gründlich reinigen. 3 Oberfläche an der Stelle mit geeignetem Schleifpapier aufrauen. -
Seite 61: Verwendung Von Opferanoden
Verwendung von Opferanoden Verwendung von Opferanoden Allgemeine Angaben zum In manchen Einsatzbereichen und/oder Fördermedien kann es zu elektrochemischen Reaktionen mit dem Werkstoff des Produktes kommen. Dies hat zur Folge, dass der Werkstoff zersetzt wird und Produkt dadurch Teile des Produktes beschädigt werden bzw. eine komplette Zerstörung des Produktes erfolgt. -
Seite 63: Elektrischer Anschlussplan F
Elektrischer Anschlussplan Elektrischer Anschlussplan Sicherheitshinweise Der Anschluss des Motors darf nur von einer autorisierten Elektrofachkraft vorgenommen werden. Es sind bei der Leitungsverlegung und beim Anschließen des Motors die VDE- und die örtlichen Vorschriften zu beachten. Der Einbau eines Motorschutzes ist zwingend vorgeschrieben. Die elek- trischen Werte sind aus dem Maschinendatenblatt zu entnehmen. -
Seite 64: Aderbezeichnung Der An- Schlussleitung
24 Temperaturüberwachung Pt 100 Anfang n. DIN 43760 B 25 Temperaturüberwachung Pt 100 Ende nach DIN 43760 B 26 Leckageschwimmer (Öffner) 250V 3A cos j =1 27 Motorüberdruckschalter (Öffner) 250V 4A cos j =1 28 Thermoschwimmer (Öffner) 250V 2A cos j =1 WILO EMU 3.0... - Seite 65 Elektrischer Anschlussplan 29 Dichtraumüberwachung 30 Lagertemperaturüberwachung 31 Lagertemperaturüberwachung Pt 100 nach DIN 43760 B 32 Motor- Klemmen- und Dichtraumüberwachung 33 Motor- und Klemmenraumüberwachung 34 Thermoschwimmer und Bi-Metalltemperaturfühler (Öffner) 250V 2A cos j =1 35 Thermoschwimmer und Kaltleitertemperaturfühler nach DIN 44081 36 Abschirmung 37 Kaltleitertemperaturfühler Ende nach DIN 44081 38 Kaltleitertemperaturfühler Anzapfung nach DIN 44081...
- Seite 66 Elektrischer Anschlussplan WILO EMU 3.0...
- Seite 67 Elektrischer Anschlussplan E:\shares\Baprod\BA\subtec_m\e_plan\d\electric.fm...
- Seite 68 DATENBLATT - ELEKTRISCHER ANSCHLUSS Sicherheitshinweise: Der Anschluß des Motors darf nur von einer autorisierten Elektrofachkraft vorgenommen werden. Es sind bei der Leitungsverlegung und beim Anschließen des Motors die VDE- und die örtlichen Vorschriften zu beachten. Der Einbau eines Motorschutzes zwingend vorgeschrieben.
-
Seite 69: G Eg-Konformitätserklärung
