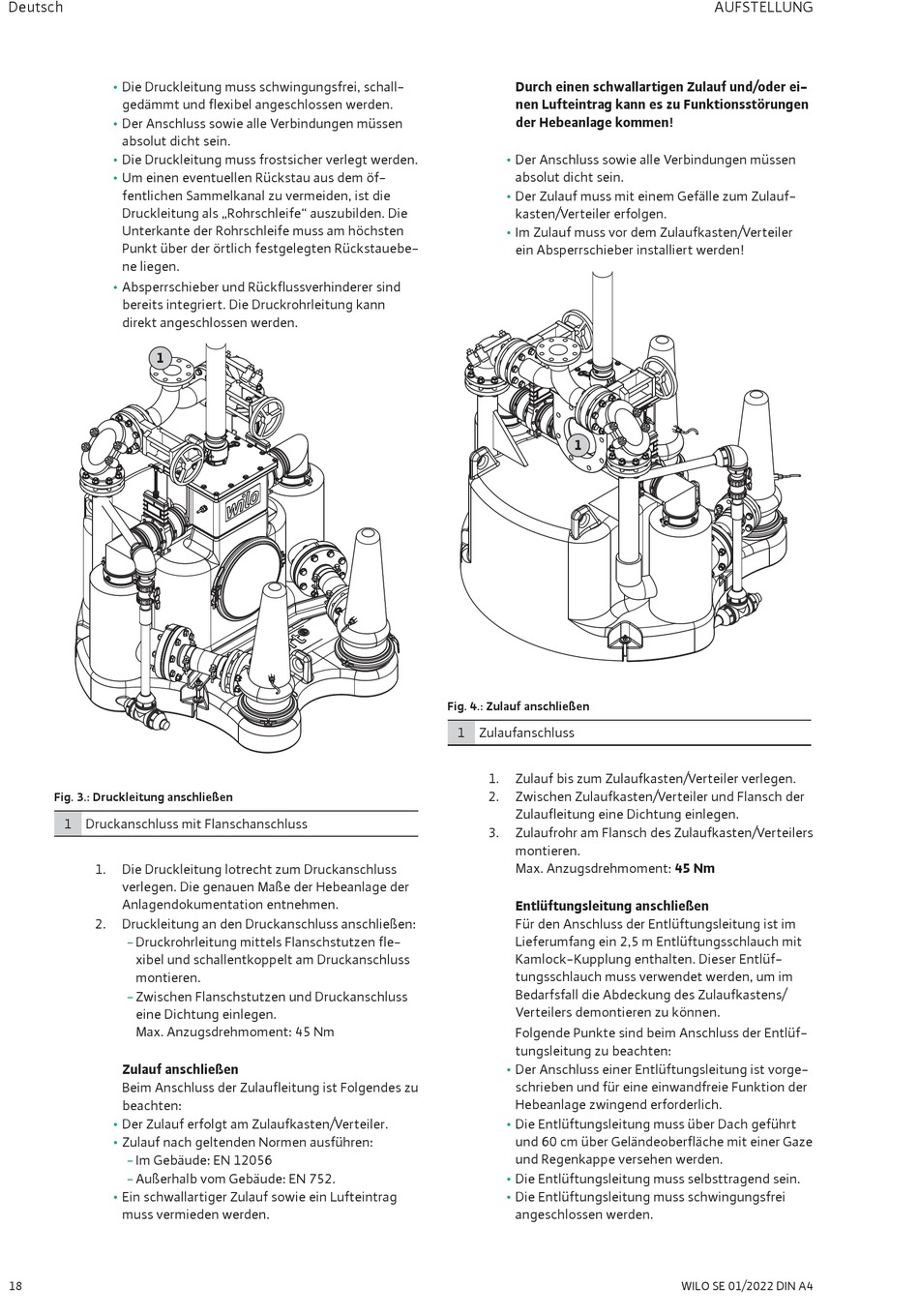

Wilo -EMUport CORE Einbau- Und Betriebsanleitung Seite 18

Deutsch
• Die Druckleitung muss schwingungsfrei, schall-
gedämmt und 昀氀exibel angeschlossen werden.
• Der Anschluss sowie alle Verbindungen müssen
absolut dicht sein.
• Die Druckleitung muss frostsicher verlegt werden.
• Um einen eventuellen Rückstau aus dem öf-
fentlichen Sammelkanal zu vermeiden, ist die
Druckleitung als „Rohrschleife" auszubilden. Die
Unterkante der Rohrschleife muss am höchsten
Punkt über der örtlich festgelegten Rückstauebe-
ne liegen.
Absperrschieber und Rück昀氀ussverhinderer sind
•
bereits integriert. Die Druckrohrleitung kann
direkt angeschlossen werden.
1
Fig. 3.: Druckleitung anschließen
1 Druckanschluss mit Flanschanschluss
1. Die Druckleitung lotrecht zum Druckanschluss
verlegen. Die genauen Maße der Hebeanlage der
Anlagendokumentation entnehmen.
Druckleitung an den Druckanschluss anschließen:
2.
Druckrohrleitung mittels Flanschstutzen 昀氀e-
-
xibel und schallentkoppelt am Druckanschluss
montieren.
- Zwischen Flanschstutzen und Druckanschluss
eine Dichtung einlegen.
Max. Anzugsdrehmoment: 45 Nm
Zulauf anschließen
Beim Anschluss der Zulau昀氀eitung ist Folgendes zu
beachten:
• Der Zulauf erfolgt am Zulaufkasten/Verteiler.
Zulauf nach geltenden Normen ausführen:
•
Im Gebäude: EN 12056
-
Außerhalb vom Gebäude: EN 752.
-
• Ein schwallartiger Zulauf sowie ein Lufteintrag
muss vermieden werden.
18
Durch einen schwallartigen Zulauf und/oder ei-
nen Lufteintrag kann es zu Funktionsstörungen
der Hebeanlage kommen!
• Der Anschluss sowie alle Verbindungen müssen
absolut dicht sein.
• Der Zulauf muss mit einem Gefälle zum Zulauf-
kasten/Verteiler erfolgen.
• Im Zulauf muss vor dem Zulaufkasten/Verteiler
ein Absperrschieber installiert werden!
1
Fig. 4.: Zulauf anschließen
1 Zulaufanschluss
1. Zulauf bis zum Zulaufkasten/Verteiler verlegen.
2. Zwischen Zulaufkasten/Verteiler und Flansch der
Zulau昀氀eitung eine Dichtung einlegen.
3. Zulaufrohr am Flansch des Zulaufkasten/Verteilers
montieren.
Max. Anzugsdrehmoment: 45 Nm
Entlüftungsleitung anschließen
Für den Anschluss der Entlüftungsleitung ist im
Lieferumfang ein 2,5 m Entlüftungsschlauch mit
Kamlock-Kupplung enthalten. Dieser Entlüf-
tungsschlauch muss verwendet werden, um im
Bedarfsfall die Abdeckung des Zulaufkastens/
Verteilers demontieren zu können.
Folgende Punkte sind beim Anschluss der Entlüf-
tungsleitung zu beachten:
• Der Anschluss einer Entlüftungsleitung ist vorge-
schrieben und für eine einwandfreie Funktion der
Hebeanlage zwingend erforderlich.
• Die Entlüftungsleitung muss über Dach geführt
und 60 cm über Geländeober昀氀äche mit einer Gaze
und Regenkappe versehen werden.
• Die Entlüftungsleitung muss selbsttragend sein.
• Die Entlüftungsleitung muss schwingungsfrei
angeschlossen werden.
AUFSTELLUNG
