6.8.2

10-Kanal Timer 2, Programm 102

Der 10-Kanal Timer 2 ist ein universelles Programm mit vielen Anwendungsmöglichkeiten. Er hat ei-
nen Startkanal (c0) und neun Zielkanäle (c1 bis c9). Jeder Zielkanal kann beliebig oft mit der gleichen
Nummer belegt werden. Die Ausgabe der Zeitmesskanäle c1 bis c9 erfolgt adressiert auf separate
Großanzeigetafeln. Hauptverwendungszweck dieses Programms ist, Läufe mit mehreren Bahnen,
gemeinsamen Starts und getrennten Zielen zu messen.
Beispiel:

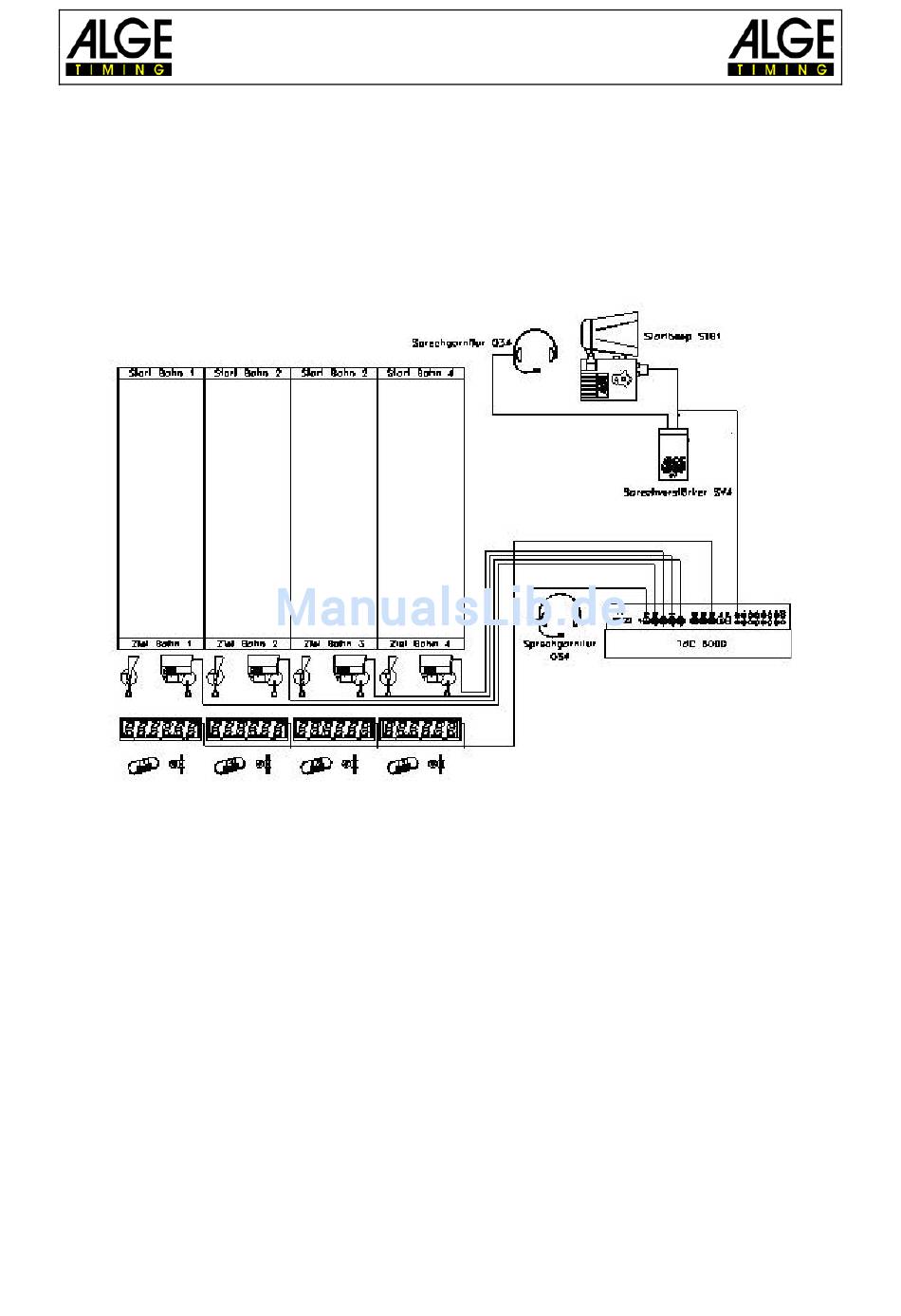

Es sollen vier Läufer gemeinsam starten, jeder auf einer separaten Bahn. Im Ziel wird jeder Läufer von
einer separaten Lichtschranke gestoppt. Jede Zeit wird separat auf einer Großanzeigetafel angezeigt.
Bahn 1: Kanal 1 Kabel 001-xx auf Buchse A
Bahn 2: Kanal 4 Kabel 001-xx auf Buchse B
Bahn 3: Kanal 7 Kabel 001-xx auf Buchse C
Bahn 4: Kanal 2 Kabel 003-xx auf Buchse A'
Wenn der TdC 8001 während des Bewerb geladen werden soll, wird der Lichtschrankenadapter 018—
5 benötigt. Der Lichtschrankenadapter wird bei der Buchse A angeschlossen. Beim Adapter werden
das Lichtschrankenkabel und das Netzgerät eingesteckt.
Einschaltvorgang:
−
TdC 8001 einschalten (Schalter 26)
−
Programm 10-Kanal Timer mit den Cursor Tasten auswählen und <ENTER>
−
Programm 10-Kanal Timer 2 mit den Cursor Tasten auswählen und <ENTER>
−
Speicher für Rennen, das verwendet wird, löschen und <ENTER>
−
Rennen auswählen und <ENTER>
−
Präzision auswählen und <ENTER>
−
Zeitnehmungsmodus auswählen und <ENTER>
−
Startmodus wählen und <ENTER>
−
<YES> drücken, wenn Gruppen eingegeben werden, sonst <NO> und <ENTER>
−
Werden Gruppen eingegeben, immer die letzte Nummer einer Gruppe eingeben
−
Jede Eingabe mit <ENTER> bestätigen
−
Ist die Startnummer der letzten Gruppe eingegeben, <ENTER> drücken
−
TdC 8001 synchronisieren (eventuell mit anderen Zeitmessgeräten)
Bedienungsanleitung
TdC 8001
-86-
Großanzeigetafel auf Stellung 1
Großanzeigetafel auf Stellung 4
Großanzeigetafel auf Stellung 7
Großanzeigetafel auf Stellung 2
