8.1

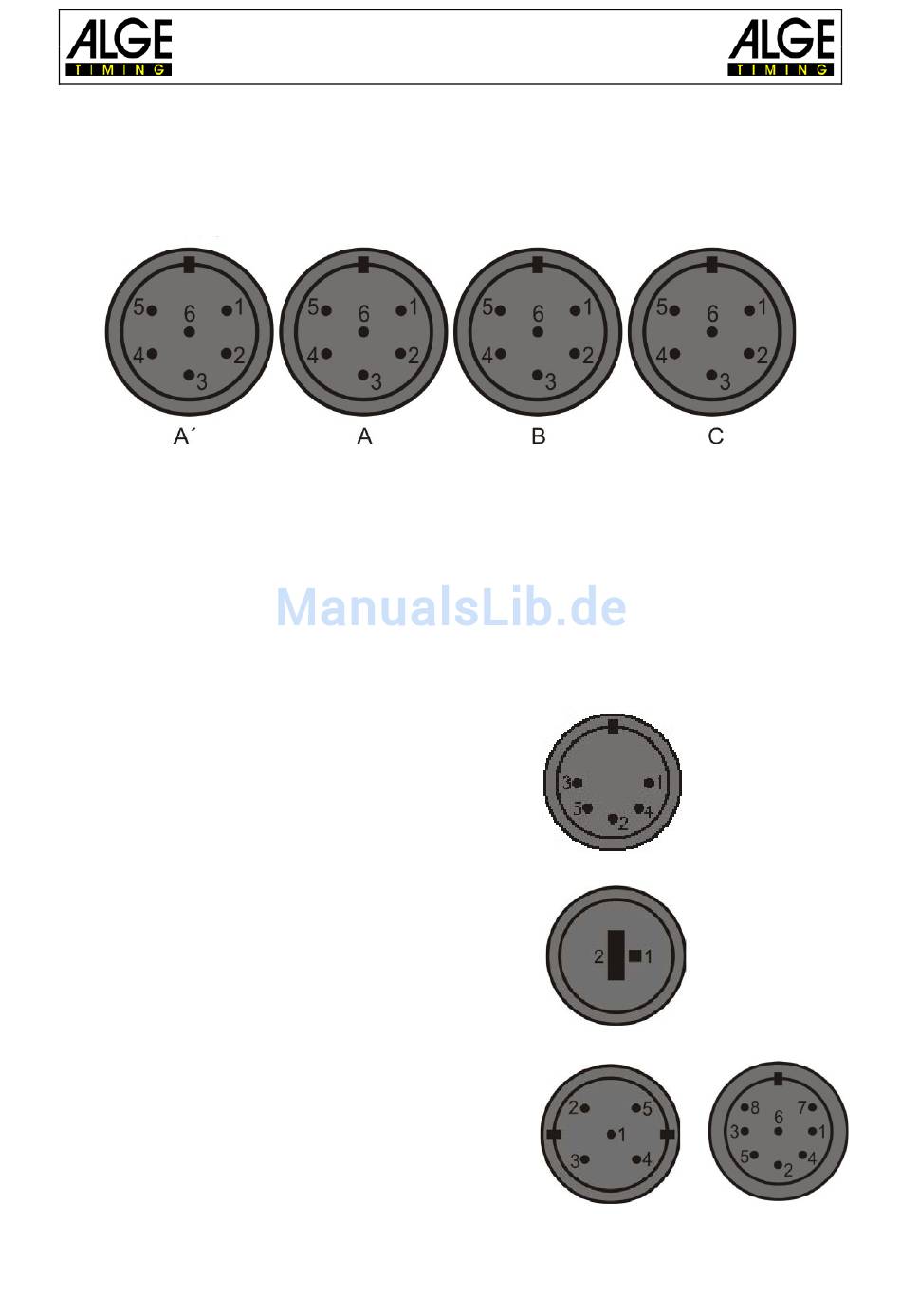

Anschlusssystem

8.1.1

Lichtschrankenbuchsen und externe Speisung

externe Spei-
sung
Buchsen A und A' (20 und 19)
1 Eingang Kanal 0 (Start)
2 Eingang Kanal 1 (Stopp)
3 Gemeinsame Masse
4 Eingang externe Speisung (6 – 15 VDC)
5 Ausgang +5 VDC stabilisiert
6 Eingang Kanal 2 (Zwischenzeit)
Buchse C (C)
1 Eingang Kanal 6 (Start)
2 Eingang Kanal 7 (Stopp)
3 Gemeinsame Masse
4 Eingang externe Speisung (6 – 15 VDC)
5 Ausgang + 5 VDC stabilisiert
6 Eingang Kanal 8 (Zwischenzeit)
8.1.2 Anschluss für Sprechgarnitur (c)
1 Sprechgarnitur Mikrofon
2 Gemeinsame Masse
3 Sprechgarnitur Kopfhörer
4 Gemeinsame Masse
5 Eingang Kanal 9
8.1.3

Lautsprecherbuchse (f)

1 Lautsprechersignal
2 Gemeinsame Masse
8.1.4 Display Board – Großanzeigetafel (e)
TdC 8001 verkauft vor 2008:
1 Gemeinsame Masse
2 Ausgang Speisung (6 – 15 VDC)
3 Ausgang Datenkanal 1
4 Ausgang Speisung (6 – 15 VDC)
5 Ausgang Datenkanal 1 oder 2
TdC 8001 verkauft ab 2008:
1 Ausgang Datenkanal 1 oder 2
2 Gemeinsame Masse
3 leer
4 leer
5 leer
6 leer
7 Ausgang Speisung (6 – 15 VDC)
Bedienungsanleitung
TdC 8001
Buchse B (B)
1 Eingang Kanal 3 (Start)
2 Eingang Kanal 4 (Stopp)
3 Gemeinsame Masse
4 Eingang externe Speisung (6 – 15 VDC)
5 Ausgang + 5 VDC stabilisiert
6 Eingang Kanal 5 (Zwischenzeit)
-101-
Lichtschranke
8.1.4
vor 2008
8.1.2
8.1.3
8.1.4
ab 2008
