8.1.5

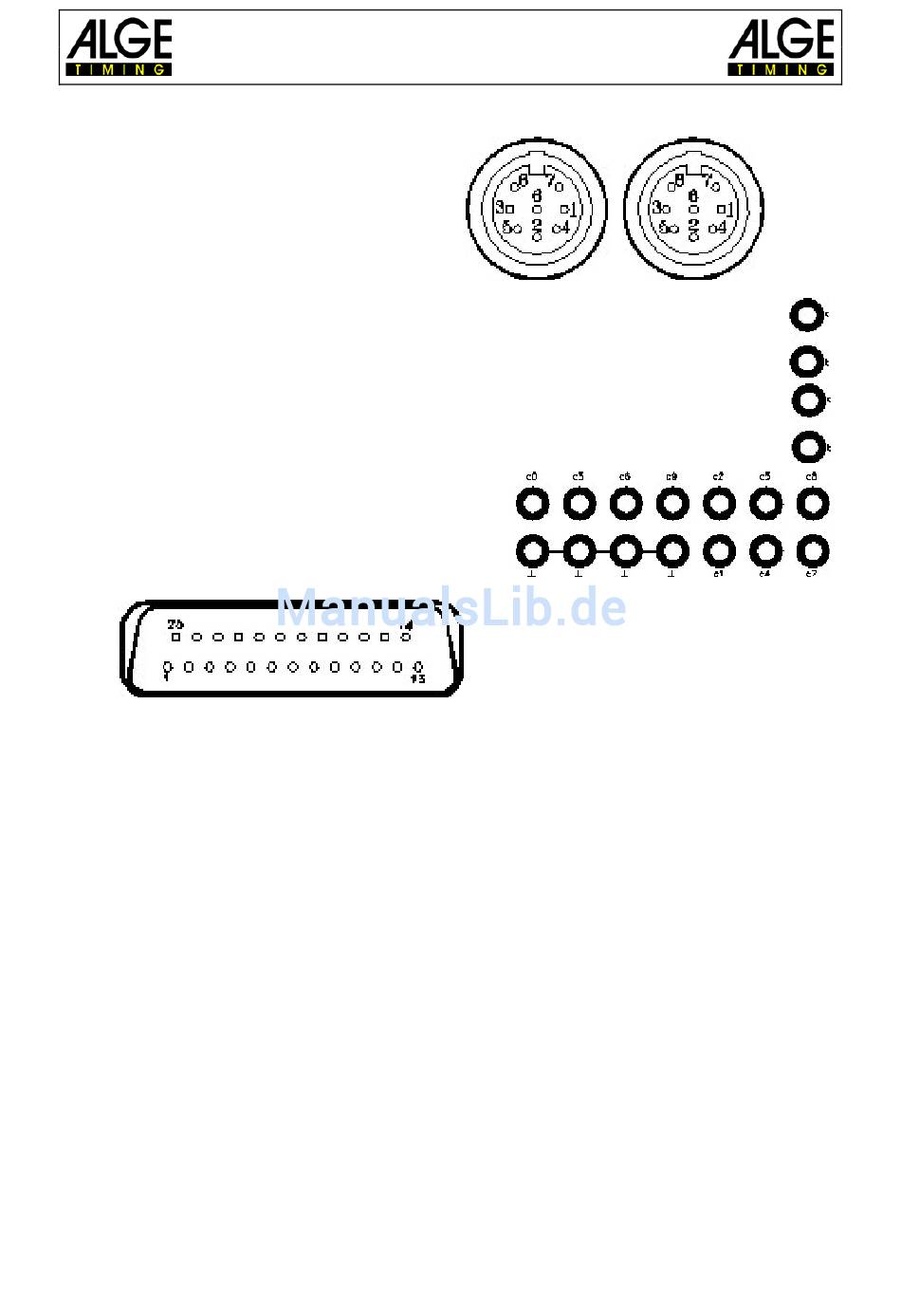

RS232 / RS485 /d)

1 RS232, Daten TXD (senden)
2 Gemeinsame Masse
3 RS232, Daten RXD (empfangen)
4 RS232, Steuerleitung CTS
5 RS232, Steuerleitung RTS
6 RS485, Leitung a
7 Ausgang externe Speisung
8 RS485, Leitung b
8.1.6 Display Board – Anzeigetafel (i)
TdC 8001 verkauft vor 2008:
Anzeigetafel Schnittstelle mit Datenausgang Kanal 1 oder 2 (gelbe oder weiße Buchse) und
Masse (schwarze oder blaue Buchse). Der Kanal kann im Menü eingestellt werden.
TdC 8001 verkauft ab 2008:
Anzeigetafel Schnittstelle mit Datenausgang Kanal 1 (gelbe Buchse) und Masse (schwarze
Buchse).
8.1.7

Bananenbuchsen Kanal 0 bis 9 (h)

Alle Kanäle können über die Bananenbuchsen ange-
schlossen werden. Für die neun Kanäle (grün und rot)
stehen vier Masseanschlüsse (schwarz) zur Verfügung.
8.1.8

Multichannel (a)

1 Kanal 9
2 Kanal 0 (Start)
3 Kanal 2
4 Kanal 3
5 Kanal 7
6 Ausgangsdaten, wie Kanal 2
von „display board" (e)
7 RS485 B
8 RS485 A
9 Clock A
10 Clock B
11 Leer
12 Gemeinsame Masse
13 Ausgang +5 VDC stabilisiert
8.2

RS232 Schnittstelle (a, d)

Ausgabeformat.
Übertragungsgeschwindigkeit:
Übertragungsprotokoll.
xNNNNxCCxxHH:MM:SS.zhtqxGR(CR)
xNNNNxCCMxHH:MM:SS.zhtqxGR(CR)
xNNNNxRTxxHH:MM:SS.zhtxxGR(CR)
xNNNNxTTxxHH:MM:SS.zhtxxGR(CR)
xNNNNxSQxxHH:MM:SS.zhtxxGR(CR)
xNNNNiCCxxHH:MM:SS.zhtxxGR(CR)
xNNNNiRTxxHH:MM:SS.zhtxxGR(CR)
xNNNNiCCxxHH:MM:SS.zhtqx##(CR)
Bedienungsanleitung
TdC 8001
14
15
16
17
18
19
20
21
22
23 Ausgang externe Speisung
24
25
1 Startbit, 8 Datenbit, kein Paritybit, 1 Stoppbit
9.600 Bd Vorzugseinstellung (einstellbar: 2400, 4800, 19200)
ASCII
Zeiten von c0 bis c9
manuell gestoppte Zeit (mit <START> o. <STOP>)
Laufzeit
Totalzeit
Sequential Zeit (Rundenzeit)
Dual Timer, Zeiten von c0 bis c9
Dual Timer, Laufzeit
Parallelslalom, Zwischenzeit oder Zielzeit
-102-
Kanal 1
Kanal 5
Kanal 8
Kanal 6
Kanal 4
Leer
Leer
Leer
Leer
(5,3 – 14,3 VDC)
Gemeinsame Masse
Externe Speisung (6 – 15 VDC)
