Display:
−
In den Displays (1) und (6) wird die Laufnummer des Paares angezeigt.
−
Im Display (5) werden der Siegesparcours und die Zieldifferenzzeit angezeigt
−
Das Infodisplay (7) hat für die Zeitmessung keine Funktion.
Printer: Beispiel eines Ausdrucks
0001 r
0002 b
P0003 b
10:15:34.2373 Laufnr. 3: ungültiger Impuls
?0003 C1
0004 r
c0004 r
Lichtschranke fürs Ziel:
−
Die Lichtschranke für den roten Parcours wird am TdC 8001 angeschlossen. Für die Kabel
001-10, 001-20 oder 001-30 wird die Buchse A (A') oder A' (A) verwendet. Bei externer Spei-
sung der Lichtschranke kann auch ein zweiadriges Kabel verwendet werden. Dies wird mit
Bananensteckern am Kanal c1 (h) angeschlossen.
−
Die Lichtschranke für den blauen Parcours wird am TdC 8001 angeschlossen. Für die Kabel
001-10, 001-20 oder 001-30 wird die Buchse B (B) verwendet. Bei externer Speisung der
Lichtschranke kann auch ein zweiadriges Kabel verwendet werden. Dies wird mit Bananen-
steckern am Kanal c4 (h) angeschlossen.

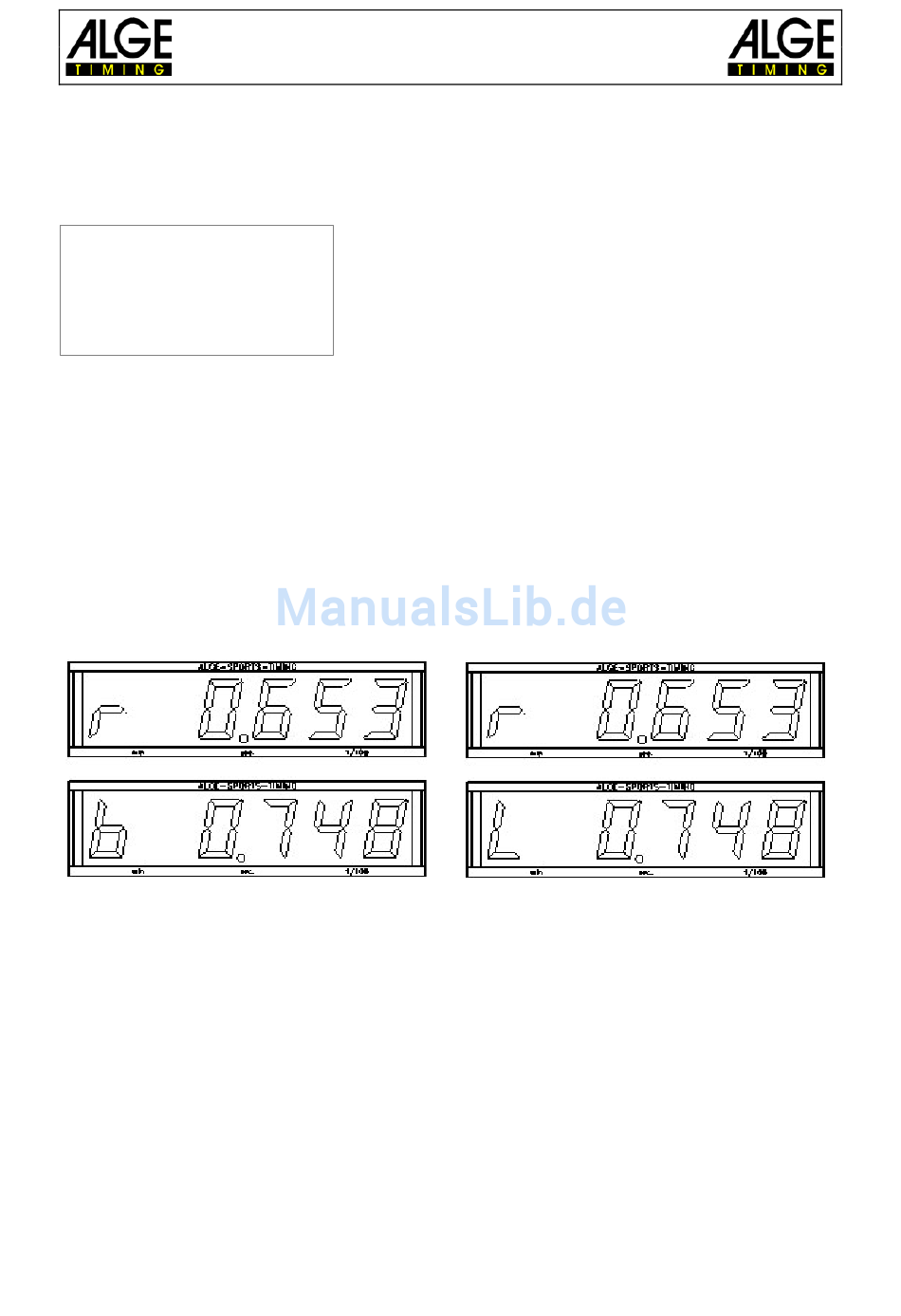

Anzeigetafel (D-LINE oder GAZ):
Die Zieldifferenzzeit kann auf einer ALGE Anzeigetafel angezeigt werden. Es wird immer der Siege-
sparcours zusammen mit der Differenzzeit angezeigt (r = rot, b = blau).
Im Hauptmenü (siehe Menü 27) kann eingestellt werden, ob für den Siegesparcours rot (r) und blau
(b) oder rechts (r) und links (L) ausgegeben wird.
Im Hauptmenü (siehe Menü 20) kann der Kanal 2 aktiviert werden. Wird mit Kanal 2 gearbeitet, wird
nur die gestoppte Zeit auf der Anzeigetafel angezeigt (keine laufende Zeit).
Ausgabeformat:
Übertragungsgeschwindigkeit:
Übertragungsprotokoll:
NNNPxxxxxxxxx:Sz.ht(CR)
NNNPxxxxxxxbS:Sxxxx(CR)
NNNPxxxxxxx§S:Sxxxx(CR)
NNNPxxxxxxx$S:Sxxxx(CR)
NNNPxxxxxxxbS:Szxxx(CR)
NNNPxxxxxxx§S.Szxxx(CR)
NNNPxxxxxxx$S:Szxxx(CR)
NNNPxxxxxxxbS:Sz ht(CR)
NNNPxxxxxxx§S:Sz ht(CR)
NNNPxxxxxxx$S:Sz ht(CR)
x ............ Leerzeichen (blank)
NNN ...... Laufnummer
P ........... Identifikation für Parallelslalom
Bedienungsanleitung
TdC 8001
1.231 Laufnr 1: roter Parcours gewinnt mit 1.231 Vorsprung
0.429 Laufnr 2: blauer Parcours gewinnt mit 0.429 Vorsprung
1.500 Laufnr 3: blauer Parcours gewinnt (Parcours Strafzeit)
0.217 Laufnr 4: roter Parcours gewinnt mit 0.217 Vorsprung
0.217 Laufnr 4 wurde gelöscht
1 Startbit, 8 Datenbit, kein Paritybit, 1 Stoppbit
2.400 Baud
ASCII
stehende Zeit bevor ein Läufer das Ziel erreicht
laufende Zieldifferenzzeit (Sieg blauer Parcours, ohne 1/10)
laufende Zieldifferenzzeit (Sieg roter Parcours, ohne 1/10)
laufende Zieldifferenzzeit (Sieg linker Parcours, ohne 1/10)
laufende Zieldifferenzzeit (Sieg blauer Parcours, mit 1/10)
laufende Zieldifferenzzeit (Sieg roter Parcours, mit 1/10)
laufende Zieldifferenzzeit (Sieg linker Parcours, mit 1/10)
Zieldifferenzzeit (Sieg blauer Parcours)
Zieldifferenzzeit (Sieg roter Parcours)
Zieldifferenzzeit (Sieg linker Parcours)
