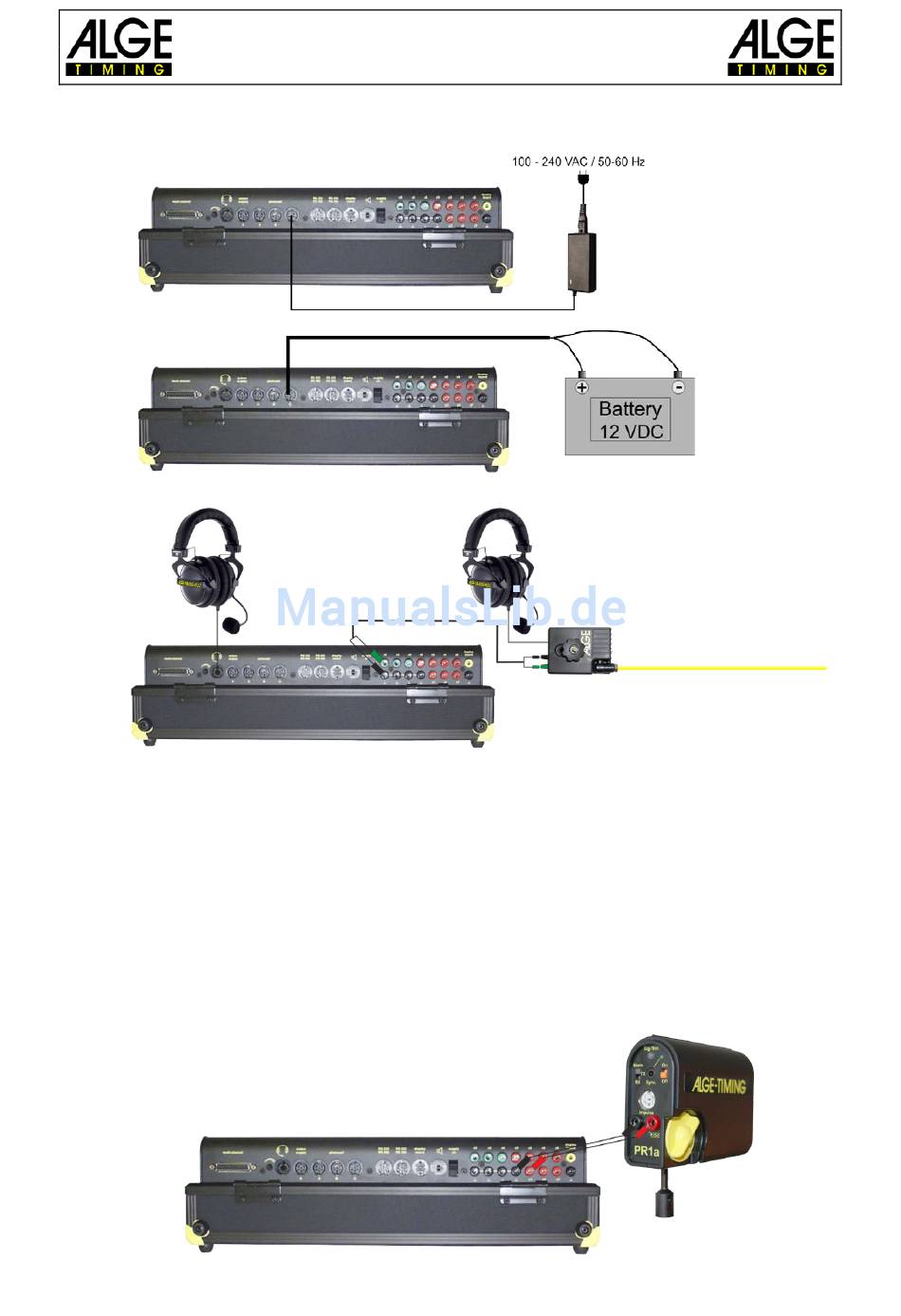

2.3 Anschluss der Zusatzgeräte
Netzladegerät PS12
-
- Externe 12 Volt Batterie
- Startschranke STSn mit Sprechgarnitur
Lichtschranke PR1a
-
Ziellichtschranke:
o
Beim Betrieb mit einem Ziel sollte man die Lichtschranke an der Buchse (A') anschlie-
ßen. Wird ein Rennen mit mehreren Strecken ausgetragen, wird die Lichtschranke
von Strecke 1 an Buchse (A'), von Strecke 2 an Buchse (A) und von Strecke 3 an
Buchse (B) angeschlossen (Kabel 001-xx).
Zwischenzeit (Speisung vom Zeitmessgerät:
o
Das Kabel ist abhängig vom verwendeten Programm. Bei Split kann wie oben ange-
schlossen werden, aber das Kabel 003 muss verwendet werden (bis zu 100 m ist die-
se Verkabelung möglich).
Zwischenzeit (zweiadriges Kabel):
o
Jeder beliebige Kanal kann über die Bananenbuchse angeschlossen werden. Bei die-
ser Verkabelung muss die Lichtschranke intern gespeist werden (Batterie in Licht-
schranke).
Das zweiadrige Kabel wird am TdC 8001 und an
der Lichtschranke angeschlossen (beim TdC
8001 kann jedes beliebige Kabel angeschlossen
werden), z. B. Kabeltrommel KT500 oder KT300.
Bedienungsanleitung
TdC 8001
-12-
