Sicherheit und bestimmungsgemäßen Gebrauch des Gerätes. Diese Bedienungsanleitung kann nicht jeden denkbaren Einsatz berücksichtigen. Für weitere Informationen oder bei Problemen, die in dieser Betriebsanleitung nicht oder nicht ausführlich genug behandelt werden, wenden Sie sich an Ihre ALGE-TIMING Vertretung. Kontaktadressen finden Sie auf unserer Homepage www.alge-timing.com. Sicherheit Neben den Hinweisen in dieser Bedienungsanleitung müssen die allgemeinen Sicherheits-...
Seite 3
TdC 8001 für Springreiten Seite 3 Haftungsbeschränkung lle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation und den Betrieb entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnissen nach bestem Wissen.
Seite 4
TdC 8001 für Springreiten Seite 4 Version: 10-09-02 Seite 4...
Seite 5
TdC 8001 für Springreiten Seite 5 Bedienungselemente und Anschlüsse 1 Start-Display 10 Papiervorschub 2 Ladekontrolle (LED) 11 Papierfach und Thermodrucker 3 Zeigerinstrument zur Überwachung der 12 Start-Tastatur Stromversorgung und der Lichtschrankenein- START Startimpuls per Hand stellung CLEAR Startimpuls löschen 4 Papieraufwickler BLOCK Startimpuls ungültig (solange die...

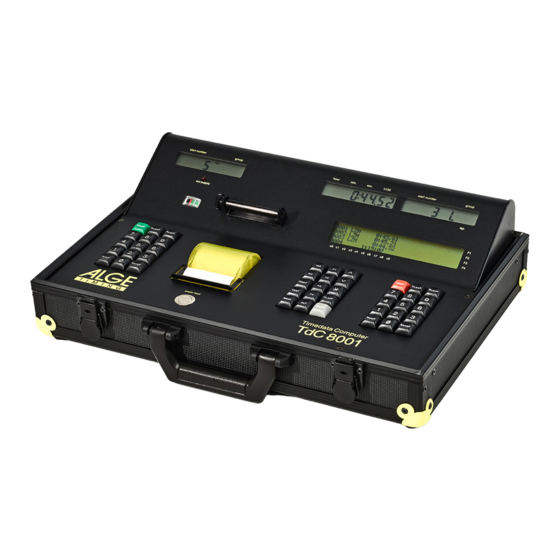

1. GERÄTEBESCHREIBUNG Der ALGE Timedata Computer TdC 8001 ist das Produkt jahrzehntelanger Erfahrung auf dem Sektor der voll- elektronischen Zeitmessung. Bei der Entwicklung des TdC 8001 haben wir unser ganzes Augenmerk auf Qualität und optimalen Komfort für den Anwender gelegt. Programm Prog.
Programm für die Zeitmessung beim Eisschnelllauf. RADSPORT: Programm 14 Rad-Straße: Programm 141 Straßenrennen Steuerung der Anzeigetafel (Laufzeit, Zeitrückstand, Durchschnittsgeschwindigkeit). HUNDESPORT: Programm 15 Prüfung: Programm 151 Program für Agility "Prüfung". TdC-TEST: Programm 16 Programm zum Testen des TdC 8001 Version: 10-09-02 Seite 9...
Im TdC 8001 ist ein Akku-Pack eingebaut. Das Akku-Pack besteht aus sechs verschweißten NiCd- Zellen. Das Akku-Pack im TdC 8000 wird mit dem ALGE Netzgerät NG13 oder einer 12 Volt Autobatterie geladen. Die Ladespannung muss zwischen 11 und 16 Volt betragen und der TdC 8001 muss einge- schaltet sein. 2.1.1. Netz-Ladegerät PS12: Mit dem Netz-Ladegerät PS12 kann man den TdC 8001 direkt vom Netz (100-240VAC/50-60Hz)
2.1.3. Betriebsdauer: Mit voll geladenen Akkus und einer Lichtschranke können Sie ca. 24 Stunden durchgehend arbeiten. Solange das Instrument im grünen Bereich ist, kann mit dem TdC 8001 gearbeitet werden. 2.1.4. Ladezustand des Akku: Der TdC 8001 hat sechs NiCd Akkus mit je 1.2V und 4.5 Ah.
Sekunde gedruckt, bei Batteriebetrieb reduziert sich die Druckgeschwindigkeit auf 4 Zeilen pro Sekunde. Der Drucker wird beim Einschalten des TdC 8001 automatisch aktiviert. Sobald ein Programm des TdC 8001 eingeschaltet ist, können mit der Taste <PRINT> folgende Einstellungen am Drucker...
An der Lichtschranke RLS1n wird das 2-adrige Kabel angesteckt. Für einen Startimpuls muss mandieses beim TdC 8001 bei c0 (grüne Buchse) und bei einer beliebigen schwar- zen Bananenbuchse , für einen Zielimpuls bei c2 (rote Buchse) und bei einer beliebigen schwarzen Bananenbuchse anstecken.
Seite 14
TdC 8001 für Springreiten Seite 14 o Großanzeigetafel GAZ4: Bei Distanzen über 10 Meter kann man ein beliebiges 2-adriges Kabel mit Bananenstecker verwenden. Handtaste für Timeout: Handtaster 023-02 Lautsprecher DL: Personal Computer: Version: 10-09-02 Seite 14...
Seite 15
TdC 8001 für Springreiten Seite 15 o Lichtschranke mit Impulsübertragung per Funk: Man kann den Lichtschrankenimpuls per Funk übertragen. Dieses empfiehlt sich vor allem beim Reitsport, da der Start und das Ziel ziemlich oft verlegt werden. Die Kabel dürfen nicht am Boden des Reitplatzes verlegt werden, da es Reiter und Pferd gefährden könnte.
Seite 16
TdC 8001 für Springreiten Seite 16 Start und Ziel-Grundparcours und Ziel Stechen an verschiedenen Orten: Man benötigt drei Sender TED-TX (einen für Start, zwei fürs Ziel). Am Zeitmessgerät wird nur der Empfänger TED-RX benötigt. Der Start und das Ziel (egal ob Grunddurchgang oder Ste- chen) können mit dem Adapter 125-06 ein- bzw.
Einschalten automatisch die deutsche Version. 2.5.Speicher: Der TdC 8001 kann ca. 18.000 Zeiten in maximal 4 separaten Rennen speichern. In einem Rennen können maximal 9.999 Zeiten gespeichert werden. Rennen 1 und 2 haben insgesamt (zusammen) 9.999 Speicherplätze. Wenn z.B. in Rennen 1 schon 1.000 Zeiten gespeichert sind, dann können in Rennen 2 noch 8.999 Zeiten gespeichert werden.
TdC 8001 für Springreiten Seite 18 2.5.2. Speicher löschen: Nach dem Einschalten des TdC 8001 (Schalter 26) wird das Programm ausgewählt. Nun wird abge- fragt, ob Sie den Speicher löschen wollen. Das Infodisplay (7) zeigt folgendes Bild: Durch Drücken der Rennen löschen:...
Zeiten können korrigiert werden Nachteil: Für jeden Läufer werden zumindest drei Speicherplätze belegt (Startzeit, Zielzeit, Laufzeit) Auswahl: <F2> und <ENTER> drücken 2.8.Test-Funktion - Überprüfen des TdC 8001: Das Info-Display (7) zeigt folgendes Bild, solange die Taste <TEST> gedrückt wird: C0 = 4.9V battery 7.3V...
Seite 20
Kontrolle einer 2-adrigen Leitung, die an der Bananenbuchse c0, c3 oder c6 angesteckt ist. TdC 8001 einschalten (g) Beliebiges Programm auswählen Startmenü durchlaufen, bis der TdC 8001 startbereit ist <TEST> drücken und halten Im Info-Display (7) werden Messungen angezeigt Die Messungen vom c0, c3 und c6 sind für den Leitungstest wichtig.
Seite 21 2.9.Synchronstart: Die Synchronisation mit anderen Zeitmessgeräten ist möglich. Die Synchronisation erfolgt beim Einstellen der Tageszeit im Hauptmenü nach dem Einschalten des TdC 8001. Die Zeitmessgeräte über Start-Bananenbuchsen (oder Kabel 004) miteinander verbinden. Zeit und Datum ist korrekt Zeit: 10:15:23 RICHTIG<...
Funktions-Tastatur (9) Ziel-Tastatur (8) Durch diese Aufteilung der Tastatur können zwei Personen gleichzeitig am TdC 8001 arbeiten. Eine Person kann den Start abwickeln, während die zweite Person für das Ziel verantwortlich ist. Der Start-Tastatur ist das Display 2 zugeordnet, der Ziel-Tastatur die Displays (5) und (6).
TdC 8001 für Springreiten Seite 23 Tasten zum Eingeben der Startnummer im Ziel. Die Startnummer wird im Zieldisplay (6) angezeigt. Zum Eingeben (Ändern) der Zielzeiten Wenn man die Taste <MENU> und <INPUT> gleichzeitig drückt, gelangt man ins Ein- gabemenü für die Laufzeiten, Memoryzeiten und Zwischenzeiten.
Jeder Kanal (C0 bis C9) kann aktiviert oder deaktiviert werden. Es gibt zwei Möglichkeiten einen Kanal auszuschalten: o Der deaktivierte Kanal ignoriert jeden Impuls und die Zeit wird nicht vom TdC 8001 erfasst (Kanal aus) Der deaktivierte Kanal markiert jeden Impuls als ungültig (mit ? markiert), speichert und druckt die Zeit.
Seite 25 4.2.3. Individuelles Einstellen der Kanäle: Man kann alle 10 Kanäle individuell ein- bzw. ausschalten. Beim Einschalten des TdC 8001 sind immer alle einsetzbaren Kanäle aktiv (Ausnahme: wenn in einem Durchgang weitergearbeitet wird oder der nächste Durchgang ausgewählt wird).
TdC 8001 für Springreiten Seite 26 4.3.Zeiten editieren: 4.3.1. Startzeiten editieren: 4.3.1.1.Startzeit löschen: Die Taste <CLEAR> der Starttastatur (12) löscht die Startzeit für die eingestellte Startnummer, die im Display (1) angezeigt wird. Im Speicher und im Ausdruck wird die Startzeit der Startnummer mit c als gelöscht gekennzeichnet.
TdC 8001 für Springreiten Seite 27 Achtung: Wenn die Startzeit 00:00:00.000 angezeigt wird, dann ist dieser Startnummer noch keine Zeit zugeordnet. Überschriebene Startzeiten werden mit c gekennzeichnet z.B.: c0009 ST 12:13.21.115 Gruppenstart: Die Eingabe der Gruppenstartzeit erfolgt genauso wie für die Einzelstartzeit. Anstel- le der Startnummer wird im Display (1) die Gruppe angezeigt.
TdC 8001 für Springreiten Seite 28 Wird die richtige Startnummer angezeigt, <ENTER> drücken (Zieltastatur 15) Falls schon mehrere Zeiten für diese Startnummer bestehen, zeigt das Info-Display z. B. folgen- des an: F1 momentan gültige Zeit Input: 0015 C1 13:25:35.446 NEUE <...
TdC 8001 für Springreiten Seite 29 Taste <ENTER> drücken Das Infodisplay zeigt die aktuelle Zielzeit der im Display (1) eingestellten Startnummer: F1 z. B. Startnummer 15 Input: 0015 10:01:35.139 NEUE Der Cursor blinkt bei der letzten Stelle der Startnummer. Will man eine andere Startnummer abändern, kann man diese direkt eingeben oder mit den Cursortasten (JJ und IT) auswählen.
Seite 30
TdC 8001 für Springreiten Seite 30 Der Cursor blinkt bei der letzten Stelle der Startnummer. Will man eine andere Startnummer wählen, kann man diese direkt eingeben oder mit den Cursor- tasten (JJ und IT) auswählen. Wenn die richtige Startnummer angezeigt wird, <ENTER> drücken (Zieltastatur 15).
TdC 8001 für Springreiten Seite 31 4.4. Classement drucken: Das Classement ist erst teilweise erstellt. In den nächsten Monaten wird das Classement für alle Springreiten-Programme vervollständigt. Momentan können folgende Listen gedruckt werden: Alle Ersten Zehn Nicht im Ziel Disqualifiziert Protokoll Classement ausdrucken: Taste <CLASS>...
Drucker ist eingeschaltet, alle neu ankommenden Druckerdaten werden gedruckt. 5.HAUPTMENÜ - ALLGEMEINE EINSTELLUNGEN Der TdC 8001 ist ein sehr universelles Zeitmessgerät. Um dies zu gewährleisten, kann man im Hauptmenü die verschiedenen Programme nach individuellen Bedürfnissen anpassen. Veränderte Einstellungen im Hauptmenü bleiben meist nach dem Ausschalten gespeichert. Die eingestellten Werte im Hauptmenü...
Seite 33
TdC 8001 für Springreiten Seite 33 Wie gelangt man ins Hauptmenü: TdC befindet sich im Zeitmessmodus Taste <ALT> und <MENU> gleichzeitig drücken. Mit den Tasten JJ und IT kann das Menü durchgeschaut werden. Mit den Nummerntasten der Zieltastatur (8) kann jedes Unterprogramm direkt angewählt werden.
Seite 34
TdC 8001 für Springreiten Seite 34 Start-Totzeit: Menü 1 TOTZEIT START = 1.00 s Die Start-Totzeit kann von 0,00 bis 9,99 Sekunden eingestellt werden. Zum Eingeben der neuen Start-Totzeit wird 0 bis 9 vom Ziel-Tastenblock verwendet. Die Eingabe wird mit <ENTER> abgeschlossen.
Seite 35
TdC 8001 für Springreiten Seite 35 Laufzeit Rang: Menü 11 LAUFZEITRANG = EIN Für jede Laufzeit oder Totalzeit kann der Rang im Display (7) und der Großanzeigetafel angezeigt werden. Der Rang wird immer für die Dauer der "Display Schleppzeit" angezeigt.
Seite 36
Zeit, Bestzeit). Wenn man ein Classement macht, dann wird dieses immer über die Display-Board-Schnittstelle (e) beim Kanal 2 ausgegeben. TdC 8001 verkauft ab 2008: Es wird der PIN 1 vom DIN-Stecker "Display Board" (e) umgeschaltet. Auf der Bananenbuchse kommt immer die laufende Zeit.
Seite 37
Auswahl mit <ENTER> bestätigen Speichern: ENTER Werkseinstellung: Piepser = ein Umlauf wechseln: Menü 24 UMLAUF WECHSELN Man muss den TdC 8001 nicht ausschalten, um z.B. vom 1. Durchgang in den 2. Durchgang zu wechseln. Weiter im gleichen Durchgang Umlauf GLEICHER (1)<...
Seite 38
TdC 8001 für Springreiten Seite 38 Großanzeigetafel Test: Menü 26 D-BOARD-TEST = AUS Zum Testen der Großanzeigetafel und zum Anzeigen der Tageszeit, Blank oder ALGE während einer Rennpause. Wenn die Großanzeigetafel Digits hat, die nicht einwandfrei arbeiten, sollte man diesen Test benützen. Falls Digits fehlerhaft sind, kann man diese Segmente ausforschen. Der Test mit lauter Achten (8) ist nach langem Stillstand der Großanzeigetafel oder falls das Wetter sehr kalt...
Seite 39
TdC 8001 für Springreiten Seite 39 Zeitüberschreitung 1: Menü 37 Zeitpunkte= 1 Punkt Fehlerpunktdauer = 4 s Es werden dem Reiter, der die Umlaufzeit überschreitet, Strafpunkte gegeben. Diese Zeitpunkte werden pro angefangener Zeiteinheit vergeben. Die derzeitige FEI Regel lautet, dass es 1 Zeitpunkt pro angefangenen 4 Sekunden Zeitüberschreitung gibt.
Seite 40
TdC 8001 für Springreiten Seite 40 Blockierzeit 1: Menü 41 Blockierzeit 1 = 000.00 Für Springreiten kann man eine Blockierzeit eingeben. Während der Blockierzeit wird der Zielimpuls der Ziellichtschranke als ungültige Zeit gewertet. Die Tageszeit wird mit einem Fragezeichen verse- hen ausgedruckt.
Seite 41
TdC 8001 für Springreiten Seite 41 Countdown für Großanzeigetafel: Menü 45 D-Board Count Down = EIN Der Countdown für Springreiten kann auf der Großanzeigetafel ausgeschaltet werden. Wenn der Countdown für die Großanzeigetafel ausgeschaltet ist, bleiben trotzdem alle anderen Countdown- Funktionen erhalten.
Seite 42
TdC 8001 für Springreiten Seite 42 Sofort addieren: Menü 50 Sofort addieren= AUS Man kann das Ergebnis sofort und automatisch nach dem Zieldurchritt addieren. In der Standardein- stellung erfolgt diese Addition erst wenn man die Taste <F3> drückt. Die automatische Addition hat den Nachteil, dass wenn z.B.
Seite 43
TdC 8001 für Springreiten Seite 43 Strafsekunden Sofort Addieren: Menü 57 PTO sofort addieren = EIN Man kann den Zeitzuschlag aus Strafsekunden (z.B. nach Timeout und Hindernisaufbau) sofort zur Zeit dazu zählen oder erst nach dem Ziel. sofort addieren Menü 57: PTO SOFORT ADDIEREN...
Der TdC 8001 beinhaltet eine umfangreiche und flexible Software. Fast alle Aufgabenstellungen kann man mit dem TdC 8001 lösen. Um ein Programm anzuwählen, muss man den TdC 8001 einschalten. Nach ca. 5 Sekunden wird das zuletzt verwendete Programm angezeigt. Will man dieses verwenden, muss <ENTER>...
Seite 45
TdC 8001 für Springreiten Seite 45 Version: 10-09-02 Seite 45...
TdC 8001 für Springreiten Seite 46 6.1. Pferdesport: Programm 11 Es gibt verschiedene Programme für Springreiten. Bevor man einen Wettbewerb startet, muss man immer das entsprechende Programm sorgfältig auswählen. Wird einmal ein Wettbewerb mit einem bestimmten Programm gestartet, dann ist ein Wechseln in ein anderes Programm nicht mehr mög- lich.
Seite 47
TdC 8001 für Springreiten Seite 47 Prog. 123: Zeit Springprüfung C: Umlauf: Wertung nach Gesamtzeit aus Umlaufzeit und FEI Artikel 239 Strafsekunden kein Stechen Prog. 124: Zwei Phasen Springen: 1. Phase: für alle Reiter FEI Artikel 274.5.2 2. Phase: wird nur erreicht, wenn man die 1. Phase fehlerfrei in der erlaubten Zeit absolviert hat.
Seite 48
TdC 8001 für Springreiten Seite 48 Aufbau der Zeitmessung Bei Reitveranstaltungen muss man meistens die Start- und Ziellichtschranke mehrmals am Tag umbauen. Das Verlegen von Kabel ist meist sehr schwierig. Es muss immer gewährleistet sein, dass kein Kabel ein Pferd behindert oder dass kein Kabel beschädigt werden kann.
Taste <ENTER> drücken. Zeitnehmungsmode auswählen (z.B. <F2> für Differenz-Zeitmessung). Taste <ENTER> drücken. TdC 8001 synchronisieren (eventuell mit anderen Zeitmessgeräten). Zeit mit der Zieltastatur (8) eingeben und mit <ENTER> bestätigen. Datum (Jahr-Monat-Tag) mit der Zieltastatur (8) eingeben und mit <ENTER> bestätigen.
Seite 50
TdC 8001 für Springreiten Seite 50 Korrektur der Gesamtfehlerpunkte durch Eingabe der Fehlerpunkte und Bestätigung mit <INPUT> Taste (Zieltastatur 15). Timeout für Hindernisaufbau durch Drücken der Handtaste (Kanal 9). Die Zeit bleibt stehen, bis man nochmals die Handtaste drückt. Während die Zeit steht, kann man die Strafsekunden einge- ben (Display 8, rechte Ziffer) und mit <ENTER>...
Seite 51
TdC 8001 für Springreiten Seite 51 Umlaufzeit 1: Menü 39 Umlaufzeit = 000.00 Es ist sehr wichtig, daß die Umlaufzeit eingestellt wird. Wenn man keine Umlaufzeit eingibt, dann werden auch keine Strafpunkte bei Zeitüberschreitung dazu addiert. Umlaufzeit eingeben Menü 39: UMLAUFZEIT 1 = 000.00 Ausstieg mit <ENTER>...
Seite 52
TdC 8001 für Springreiten Seite 52 TIMEOUTSIGNAL: Menü 46 Timeoutsignal= EIN Das Timeoutsignal auf den Lautsprecher kann mit dieser Option ein- bzw. ausgeschaltet werden. EIN oder AUS Menü 46: TIMEOUTSIGNAL= EIN EIN< Ausstieg mit <ENTER> Speichern: ENTER Werkseinstellung: Timeoutsignal = EIN PTM SOFORT ADDIERENl: Menü...
Seite 53
TdC 8001 für Springreiten Seite 53 Strafsekunden Sofort Addieren: Menü 57 PTO sofort addieren = EIN Man kann den Zeitzuschlag aus Strafsekunden (z.B. nach Timeout und Hindernisaufbau) sofort zur Zeit dazu zählen oder erst nach dem Ziel. sofort addieren Menü 57: PTO SOFORT ADDIEREN...
Seite 54
TdC 8001 für Springreiten Seite 54 Eingeben der Strafpunkte: Voreingestellter Wert: Der Zeiger zwischen den Strafpunkten und den Strafsekunden muss auf die Strafpunkte zeigen (Display 8, linkes Feld). Feld mit Cursor-Taste wechseln. Wenn man die Taste <ENTER> (Tastatur 15) drückt, erhöhen sich die Strafpunkte um den voreingestellten Betrag (Menü...
Seite 55
TdC 8001 für Springreiten Seite 55 Kanalbelegung: c0 = Startkanal c9 = Countdown und Timeout c1 = Zielkanal c2 bis c8 ..ohne Funktion Voreingestelltes Hauptmenü: Menü 1: Totzeit Start = 1.00 sec. Menü 37: Zeitüberschreitung1 = 1 Menü 2: Totzeit Ziel = 0.30 sec.
Seite 56
TdC 8001 für Springreiten Seite 56 Großanzeigetafel GAZ4: Man kann die Laufzeit (laufende Zeit und Countdown Zeit), die Punkte und Startnummer/Rang auf je einer ALGE Großanzeigetafel anzeigen. Auf der Großanzeigetafel kann die Nummer nur 3-stellig, der Rang nur 2-stellig angezeigt werden.
TdC 8001 für Springreiten Seite 57 SSSSSS.zh ....Zeit in Sekunden und 1/100 Sekunden GR ......Gruppe für Mannschaftsspringen (von 01 bis 99, keine Gruppeneingabe = 00) P ........ Strafpunkte für Hindernisabwurf PTM ......Strafpunkte aus Zeitüberschreitung TP ......Gesamtstrafpunkte (Hindernisfehler und Zeitüberschreitung) PTO ......
TdC 8001 für Springreiten Seite 58 Wechseln in den Stechparcours: Der Stechparcours kann im Menü 24 ausgewählt werden. Ins Menü gelangt man durch gleichzeitiges Drücken von <MENU> und <ALT>. Mit der Pfeiltasten blättern, bis das Menü 24 (Umlauf wechseln) erscheint und dann Taste <YES> drücken. Im Stechen kann (vom Programm aus) jede Startnummer wieder gestartet werden.
TdC 8001 für Springreiten Seite 59 6.1.5. Programm 115: Standard Springprüfung AM5 - FEI Artikel 238.2.2 Programm für Standardspringprüfung Grundparcours nach Richtverfahren AM5: Durchgang: Wertung nach Punkten und Zeit Hindernisse Start Finish Stechen: Wertung nach Punkten und 1/4 Strafpunkte pro angefangene Sekunde Zeitüberschreitung...
TdC 8001 für Springreiten Seite 60 6.1.7. Programm 117: Standard Springprüfung AM7 - FEI Artikel 273.3.3 und 273.4.1 Grundparcours 1. Durchgang Programm für Standardspring- prüfung nach Richtverfahren AM7: Durchgang 1: Wertung nach Punk- Hindernisse ten und Zeit Start Ziel 1/4 Strafpunkte pro angefangene Sekunde Zeitüberschreitung Durchgang 2: Wertung nach Gesamtpunkten (1.
TdC 8001 für Springreiten Seite 61 6.1.9. Programm 119: Standard Springprüfung AM9 prüfung nach Richtverfahren AM8: Umlauf 1: Wertung nach Punkten und Zeit Hindernisse Start Ziel Umlauf 2: Wertung nach Gesamt- 1/4 Strafpunkte pro angefangene Sekunde Zeitüberschreitung punkten (1. + 2. Uml.) und Gesamt- Grundparcours 2.
Taste <ENTER> drücken. Zeitnehmungsmode auswählen (z.B. <F2> für Differenz-Zeitmessung). Taste <ENTER> drücken. TdC 8001 synchronisieren (eventuell mit anderen Zeitmessgeräten). Zeit mit der Zieltastatur (8) eingeben und mit <ENTER> bestätigen. Datum (Jahr-Monat-Tag) mit der Zieltastatur (8) eingeben und mit <ENTER> bestätigen.
Seite 63
TdC 8001 für Springreiten Seite 63 Korrektur der Gesamtfehlersekunden durch Eingabe der Gesamtstrafsekunden und Bestätigen mit <INPUT> Taste (Zieltastatur 15). Timeout für Hindernisaufbau durch Drücken der Handtaste (Kanal 9). Die Zeit bleibt stehen, bis man nochmals die Handtaste drückt. Während die Zeit steht, kann man die Strafsekunden einge- ben (Display 8, rechte Ziffer) und mit <ENTER>...
Seite 64
TdC 8001 für Springreiten Seite 64 Umlaufzeit 1: Menü 39 Umlaufzeit = 000.00 Es ist sehr wichtig, dass die Umlaufzeit eingestellt wird. Wenn man keine Umlaufzeit eingibt, dann werden auch keine Strafsekunden bei Zeitüberschreitung dazu addiert. Umlaufzeit eingeben Menü 39: UMLAUFZEIT 1 = 000.00 Ausstieg mit <ENTER>...
Seite 65
TdC 8001 für Springreiten Seite 65 TIMEOUTSIGNALt: Menü 46 TIMEOUTSIGNAL = EIN Während die Blockierzeit läuft, wird der Zielimpuls der Ziellichtschranke als ungültige Zeit gewertet. Die Tageszeit wird mit einem Fragezeichen versehen ausgedruckt. Die Zeit bleibt weder am Display (7) noch auf der Großanzeigetafel stehen. Die Blockierzeit ist für Bewerbe, bei denen die Reiter während des Umlaufs die Ziellichtschranke vor dem Zieldurchritt passiert.
Seite 66
TdC 8001 für Springreiten Seite 66 Startnummerfortschaltung: Menü 53 Startnummerfortschaltung = Manuell Die Startnummern kann man immer neu eingeben (manuell), bzw. automatisch beim Drücken von <ENTER> aufwärts bzw. abwärts zahlen lassen. Startnummer zählt aufwärts Menü 53: STNfortschaltung: = Aufwaerts Startnummer mit Tastatur Manuell<...
Seite 67
TdC 8001 für Springreiten Seite 67 ändern mit <YES> oder <NO> Menü 58: BLOCKTASTEN EINRASTEND = AUS ändern mit <YES> oder <NO> BLOCKZEITEN DRUCKEN = EIN Ausstieg mit <ENTER> Aendern: YES/NO Speichern: ENTER Werkseinstellung: Blocktasten einrastend = aus und Blockzeiten drucken = ein Impulsübertragung per Funk:...
Seite 68
TdC 8001 für Springreiten Seite 68 Tastenfunktionen: Tastatur 9 und 14 Tastatur 15 und 14 Startzeit löschen CLEAR zuletzt gelöschte Startzeit zurückholen ALT + CLEAR Zielzeit löschen CLEAR zuletzt gelöschte Zielzeit zurückholen ALT + CLEAR Editieren von Startzeiten INPUT Editieren von Zielzeiten...
Seite 69
TdC 8001 für Springreiten Seite 69 Printer: Beispiel eines Ausdrucks Start der Countdownzeit 0001 C9 11:02:43.7845 Start 26.16 Sekunden vor Ablauf des Countdowns 26.16 Startzeit 11:03:17.6226 5 Strafsekunden für Hindernisfehler + 5.00 Tageszeit für Beginn von Timeout 11:03:43.8243 Timeout nach 26.20 Sekunden Laufzeit 26.20...
Taste <ENTER> drücken. Zeitnehmungsmode auswählen (z.B. <F2> für Differenz-Zeitmessung). Taste <ENTER> drücken. TdC 8001 synchronisieren (eventuell mit anderen Zeitmessgeräten). Zeit mit der Zieltastatur (8) eingeben und mit <ENTER> bestätigen. Datum (Jahr-Monat-Tag) mit der Zieltastatur (8) eingeben und mit <ENTER> bestätigen.
Seite 72
TdC 8001 für Springreiten Seite 72 Im Display (7) zählt der Countdown herab. Wenn der Reiter die Startlichtschranke nicht vor Ablauf des Countdowns passiert, so gibt der Lautsprecher bei der Countdownzeit 0 ein Signal. Wenn der Reiter die Startlichtschranke vor dem Ablauf des Countdowns passiert, wird die Zeit gestartet (Display 7).
Seite 73
TdC 8001 für Springreiten Seite 73 Zeitüberschreitung 1: Menü 37 Zeitpunkte = 1 Fehlerpunktedauer = 4 Dem Reiter der die Umlaufzeit überschreitet Strafpunkte gegeben. Diese Zeitpunkte werden pro angefangener Zeiteinheit vergeben. Die derzeitige FEI Regel lautet, dass es 1 Zeitpunkt pro an- gefangenen 4 Sekunden Zeitüberschreitung gibt.
Seite 74
TdC 8001 für Springreiten Seite 74 Blockierzeit 1: Menü 41 Blockierzeit 1 = 000.00 Die Blockierzeit 1 gilt während der 1. Phase des Rittes. Während die Blockierzeit läuft, wird der Zielimpuls der Ziellichtschranke als ungültige Zeit gewertet. Die Tageszeit wird mit einem Fragezei- chen versehen ausgedruckt.
Seite 75
TdC 8001 für Springreiten Seite 75 TIMEOUTSIGNAL: Menü 46 TIMEOUTSIGNAL = EIN Während die Blockierzeit läuft, wird der Zielimpuls der Ziellichtschranke als ungültige Zeit gewertet. Die Tageszeit wird mit einem Fragezeichen versehen ausgedruckt. Die Zeit bleibt weder am Display (7) noch auf der Großanzeigetafel stehen. Die Blockierzeit ist für Bewerbe, bei denen die Reiter während des Umlaufs die Ziellichtschranke vor dem Zieldurchritt passiert.
Seite 76
TdC 8001 für Springreiten Seite 76 Strafsekunden Sofort Addieren: Menü 57 PTO sofort addieren = EIN Man kann den Zeitzuschlag aus Strafsekunden (z.B. nach Timeout und Hindernisaufbau) sofort zur Zeit dazu zählen oder erst nach dem Ziel. sofort addieren Menü 57: PTO SOFORT ADDIEREN...
Seite 77
TdC 8001 für Springreiten Seite 77 ACHTUNG! Zum schnellen Deaktivieren der Fortschaltung kann in der Starttastatur die Startnummer 0 eingegeben werden. Damit ist die Fortschaltung blockiert. Eingeben der Strafpunkte (für 1. Phase und 2. Phase): Voreingestellter Wert: Der Zeiger zwischen den Strafpunkten und den Strafsekunden muss auf die Strafpunkte zeigen (Display 8, linkes Feld).
Seite 78
TdC 8001 für Springreiten Seite 78 Voreingestelltes Hauptmenü: Menü 1: Totzeit Start = 1.0 sec. Menü 38: Zeitüberschreitung2 Menü 2: Totzeit Ziel = 0.3 sec. Fehlerpunktdauer = 04.00 Menü 4: Display Schleppzeit 1 = 0.3 sec. Menü 39: Umlaufzeit 2 = 000.00 Menü...
Seite 79
TdC 8001 für Springreiten Seite 79 Man kann die Laufzeit (laufende Zeit und Countdown Zeit), die Strafzeiten und Startnummer/Rang auf je einer ALGE Großanzeigetafel anzeigen. Auf der Großanzeigetafel kann die Nummer nur 3-stellig, der Rang nur 2-stellig angezeigt werden. Im Hauptmenü (Menü 19, siehe Seite 35) kann man den Kanal 2 aktivieren. Wenn man mit Kanal 2 arbeitet, wird nur die gestoppte Zeit auf der Großanzeigetafel angezeigt (keine laufende Zeit).
Seite 80
TdC 8001 für Springreiten Seite 80 Großanzeigetafel GAZ4: P ........ Strafpunkte für Hindernisabwurf PTM ......Strafpunkte aus Zeitüberschreitung TP ......Gesamtstrafpunkte (Hindernisfehler und Zeitüberschreitung) PTO ......Strafsekunden für Hindernisaufbau + ........ Strafpunkte oder Strafsekunden werden dazu addiert pp.pp ......Strafpunkte tt.tt ......
Taste <ENTER> drücken. Zeitnehmungsmodus auswählen (z.B. <F2> für Differenz-Zeitmessung). Taste <ENTER> drücken. TdC 8001 synchronisieren (eventuell mit anderen Zeitmessgeräten). Zeit mit der Zieltastatur (8) eingeben und mit <ENTER> bestätigen. Datum (Jahr-Monat-Tag) mit der Zieltastatur (8) eingeben und mit <ENTER> bestätigen.
Seite 82
TdC 8001 für Springreiten Seite 82 Display (6) zeigt die Strafpunkte und Strafsekunden. Start für den ersten Reiter durch Drücken der <START> Taste (oder Handtaster auf Kanal 9) freigeben. Im Display (7) zählt der Countdown herab. Wenn der Reiter die Startlichtschranke nicht vor Ablauf des Countdowns passiert, gibt der Laut- sprecher bei der Countdownzeit 0 ein Signal.
Seite 83
TdC 8001 für Springreiten Seite 83 Zeitüberschreitung 1: Menü 37 Zeitpunkte = 1 Fehlerpunktedauer = 4 Es werden dem Reiter, der die Umlaufzeit überschreitet, Strafpunkte gegeben. Diese Zeitpunkte werden pro angefangener Zeiteinheit vergeben. Die derzeitige FEI Regel lautet, dass es 1 Zeitpunkt pro angefangenen 4 Sekunden Zeitüberschreitung gibt.
Seite 84
TdC 8001 für Springreiten Seite 84 Blockierzeit 1: Menü 41 Blockierzeit 1 = 000.00 Die Blockierzeit 1 gilt während der 1. Phase des Rittes. Während die Blockierzeit läuft wird der Zielimpuls der Ziellichtschranke als ungültige Zeit gewertet. Die Tageszeit wird mit einem Fragezei- chen versehen ausgedruckt.
Seite 85
TdC 8001 für Springreiten Seite 85 Countdown für Großanzeigetafel: Menü 45 D-Board Count Down = EIN Der Countdown kann auf der Großanzeigetafel ausgeschaltet werden. Wenn der Countdown ausge- schaltet ist, bleiben aber trotzdem alle anderen Countdown-Funktionen erhalten. Ausgabe auf Großanzeigetafel Menü...
Seite 86
TdC 8001 für Springreiten Seite 86 Automatische Startnummernfortschaltung: Menü 53 STNfortschaltung = Aufwaerts Der Countdown für Springreiten kann auf der Großanzeigetafel ausgeschaltet werden. Wenn der Countdown für die Großanzeigetafel ausgeschaltet ist, bleiben trotzdem alle anderen Countdown- Funktionen erhalten. F1 Hinaufzählend Menü...
Seite 87
TdC 8001 für Springreiten Seite 87 Impulsübertragung per Funk: Menü 59 Impuls vom TED Man kann einstellen, ob ein Zeitmessimpuls (z.B. von der Lichtschranke) direkt über Kabel zum Zeitmessgerät gelangt, bzw. verzögert per Impulsübertragung über Funk (z.B. TED). Bei ALGE Funksystemen beträgt die Verzögerung des Zeitmessimpulses genau 1/10 Sekunden.
Seite 88
TdC 8001 für Springreiten Seite 88 Addition von Strafsekunden: Die Strafsekunden (von einem Hindernisaufbau) dürfen erst nach der Zielankunft dazu addiert werden. Es wird immer zuerst das Ergebnis ohne Strafsekunden ausgedruckt. Wenn man die <F3> Taste der Tastatur (7) drückt, werden die Strafsekunden (Hindernisverweigerung) zur Umlaufzeit dazu addiert.
Seite 89
TdC 8001 für Springreiten Seite 89 Infodisplay: Auf dem Infodisplay (7) werden folgende Informationen angezeigt: 1: ..... Phase 1 oder 2 PP ... Strafpunkte Hindernisabwurf (Penalty Points) PTM ..Strafpunkte Zeitüberschreitung (Penalty Points Time Violation) TP .... Total Strafpunkte (Total Penalty Points) PTO ..
Seite 90
TdC 8001 für Springreiten Seite 90 Großanzeigetafel GAZ4: Man kann die Laufzeit (laufende Zeit und Countdown Zeit), die Strafzeiten und Startnummer/Rang auf je einer ALGE Großanzeigetafel anzeigen. Auf der Großanzeigetafel kann die Nummer nur 3-stellig, der Rang nur 2-stellig angezeigt werden.
Seite 91
TdC 8001 für Springreiten Seite 91 GR ......Gruppe für Mannschaftsspringen (von 01 bis 99, keine Gruppeneingabe = 00) P ........ Strafpunkte für Hindernisabwurf PTM ......Strafpunkte aus Zeitüberschreitung TP ......Gesamtstrafpunkte (Hindernisfehler und Zeitüberschreitung) PTO ......Strafsekunden für Hindernisaufbau + ........
Taste <ENTER> drücken. Zeitnehmungsmode auswählen (z.B. <F2> für Differenz-Zeitmessung). Taste <ENTER> drücken. TdC 8001 synchronisieren (eventuell mit anderen Zeitmessgeräten). Zeit mit der Zieltastatur (8) eingeben und mit <ENTER> bestätigen. Datum (Jahr-Monat-Tag) mit der Zieltastatur (8) eingeben und mit <ENTER> bestätigen.
Seite 93
TdC 8001 für Springreiten Seite 93 Display (7) zeigt die Countdown-Zeit (z.B. 60 Sekunden) Display (6) zeigt die Strafpunkte und Strafsekunden. Start für den ersten Reiter durch Drücken der <START> Taste (oder Handtaster auf Kanal 9) freigeben. Im Display (7) zählt der Countdown herab.
Seite 94
TdC 8001 für Springreiten Seite 94 Zeitüberschreitung 1: Menü 37 Zeitpunkte = 1 Fehlerpunktedauer = 4 Es werden dem Reiter der die Umlaufzeit überschreitet Strafpunkte gegeben. Diese Zeitpunkte werden pro angefangener Zeiteinheit vergeben. Die derzeitige FEI Regel lautet, dass es 1 Zeitpunkt pro angefangenen 4 Sekunden Zeitüberschreitung gibt.
Seite 95
TdC 8001 für Springreiten Seite 95 Blockierzeit 1: Menü 41 Blockierzeit 1 = 000.00 Die Blockierzeit 1 gilt während der 1. Phase des Rittes. Während die Blockierzeit läuft, wird der Zielimpuls der Ziellichtschranke als ungültige Zeit gewertet. Die Tageszeit wird mit einem Fragezei- chen versehen ausgedruckt.
Seite 96
TdC 8001 für Springreiten Seite 96 Countdown für Großanzeigetafel: Menü 45 D-Board Count Down = EIN Der Countdown kann auf der Großanzeigetafel ausgeschaltet werden. Wenn der Countdown ausge- schaltet ist, bleiben trotzdem alle anderen Countdown-Funktionen erhalten. Ausgabe auf Großanzeigetafel Menü 45: D-BOARD COUNT DOWN EIN<...
Seite 97
TdC 8001 für Springreiten Seite 97 Automatische Startnummernfortschaltung: Menü 53 STNfortschaltung = Aufwaerts Der Countdown für Springreiten kann auf der Großanzeigetafel ausgeschaltet werden. Wenn der Countdown für die Großanzeigetafel ausgeschaltet ist, bleiben trotzdem alle anderen Countdown- Funktionen erhalten. F1 Hinaufzählend Menü...
Seite 98
TdC 8001 für Springreiten Seite 98 Impulsübertragung per Funk: Menü 59 Impuls vom TED Man kann einstellen, ob ein Zeitmessimpuls (z.B. von der Lichtschranke) direkt über Kabel zum Zeitmessgerät gelangt, bzw. verzögert per Impulsübertragung über Funk (z.B. TED). Bei ALGE Funksystemen beträgt die Verzögerung des Zeitmessimpulses genau 1/10 Sekunden.
Seite 99
TdC 8001 für Springreiten Seite 99 Eingeben der Strafsekunden für Hindernisabwurf (für 2. Phase): Voreingestellter Wert: Der Zeiger zwischen den Strafsekunden aus Hindernisabwurf und den Straf- sekunden vom Timeout muss nach links zeigen (Display 8, linkes Feld). Feld mit Cursor-Taste wechseln.
Seite 100
TdC 8001 für Springreiten Seite 100 Voreingestelltes Hauptmenü: Menü 1: Totzeit Start = 1.0 sec. Menü 39: Umlaufzeit 2 = 000.00 Menü 2: Totzeit Ziel = 0.3 sec. Menü 40: Umlaufzeit 1 = 000.00 Menü 4: Display Schleppzeit 1 = 0.3 sec.
Seite 101
TdC 8001 für Springreiten Seite 101 Printer: Beispiel eines Ausdrucks (1. Phase ohne Fehler, 2. Phase mit Hindernisfehler und Timeout) Start der Countdownzeit für die 1. Phase 0001 C9 15:21:07.4978 Start 36.61 Sekunden vor Ablauf des Countdowns 36.61 Startzeit Grundparcours (1. Phase) 15:21:30.8788...
Seite 102
TdC 8001 für Springreiten Seite 102 RS 232c Schnittstelle: Ausgabeformat: 1 Startbit, 8 Daten-Bit, kein Parity-Bit, 1 Stopbit Übertragungsgeschwindigkeit: 9.600 Baud Vorzugseinstellung (Einstellbar: 2400, 4800, 19200) Übertragungsprotokoll: x ASCII aktive Startnummer nNNNN(CR) Tageszeit xNNNNLCCxxHH:MM:SS.zhtqxGR(CR) Tageszeit (manuelle Auslösung) xNNNNLCCMxHH:MM:SS.zhtqxGR(CR) Countdown Zeit xNNNNLCDxxxxSSSSSS.zhxxxGR(CR)
TdC 8001 für Springreiten Seite 103 6.1.17.Programm 127: Standard / Zeit 1 - FEI Artikel 274.5.4 Standard Springen Zeit-Springen Bei der Standard / Zeitspring- prüfung wird zuerst eine Standard Springprüfung absolviert. Jeder Reiter, der die Standard Spring- prüfung fehlerlos meistert (keine...
TdC 8001 für Springreiten Seite 104 6.1.18.Programm 128: Standard / Zeit 2 Standard Springen Zeit-Springen Bei der Standard / Zeitspring- prüfung 2 darf im Gegensatz zur Standard/Zeitspringprüfung 1 ein Hindernisse Hindernisse Reiter mit Fehlern in der ersten Start Ziel Ziel von...
TdC 8001 für Springreiten Seite 105 6.1.19.Programm 129: Team Springen 1 Programm für Team Springen 1 nach Richtverfahren A2: ein Durchgang, Wertung nach Punkten und Zeit nur die besten 3 Reiter werden für die Teamwertung herangezogen. Besondere Einstellungen: Die Teams können direkt nach der Programmauswahl oder zu einem beliebigen späteren Zeitpunkt unter Menüpunkt 48 eingegeben werden.
TdC 8001 für Springreiten Seite 106 6.1.21.Programm 131: Team Springen 3 Programm für Team Springen 3 nach Richtverfahren AM3: 1. Phase nach Standard Springprüfung A1 2. Phase nach Gesamtpunkte und Zeit von der 2. Phase. nur die besten 3 Reiter werden für die Teamwertung herangezogen.
8 RS 485, Leitung b 7.1.6. Display Board - Anzeigetafel (i) TdC 8001 verkauft vor 2008: Anzeigetafel Schnittstelle mit Datenausgang Kanal 1 oder 2 (gelbe oder weisse Buchse) und Masse (schwarze oder blaue Buchse). Der Kanal kann im Menü eingestellt werden.
Auswahl mit <ENTER> bestätigen Speichern: Werkseinstellung: RS-232 Laufzeit = aus 7.2.1. Abfragen der Geräteeinstellung über die RS 232 Schnittstelle: Über die RS 232 Schnittstelle kann man Einstellungen des TdC 8001 abfragen: Präzision: RS232 Abfrage: PRE=? TdC 8001 Antwort: PRE = 1 s Präzision ist Sekunden...
TdC 8001 für Springreiten Seite 113 Eingeben von Gruppen: Menü 22 Max. Geschwindigkeit: Menü 34 RS232 Abfrage: nicht möglich RS232 Abfrage: MAXSP? RS232 Befehl: nicht möglich RS232 Befehl: MAXSP=0200 1 bis 9999 Durchgang wechseln: Menü 23 Einstellbar: RS232 Abfrage: nicht möglich Strafpunkte: Menü...
Seite 114
TdC 8001 für Springreiten Seite 114 Classement "NICHT IM ZIEL": NOF(CR) ..Alle Läufer, die nicht das Ziel erreichen Classement "DISQUALIFIZIERT": DIS(CR) ..Alle disqualifizierten Läufer Classement "STARTREIHENFOLGE": STO(CR) ..Startreihenfolge für 2. Durchgang (bei BIBO) Classement "ALLE": CALRT(CR) ..Gesamtclassement der Laufzeit CAL01RT(CR) ..
Seite 115
TdC 8001 für Springreiten Seite 115 CGRSIITC9(CR) .. Gruppenclassement der Zwischenzeit C9 von ausgewählten Gruppen CGRSIBRT(CR) ... Gruppenclassement der Laufzeit einzelner Gruppen des blauen Parcours (Dual Timer) CGRSIRRT(CR) ... Gruppenclas. der Laufzeit einzelner Gruppen des roten (rechten) Parcours (Dual Timer) CGRSILRT(CR) ...
Seite 116
TdC 8001 für Springreiten Seite 116 Classement "EINZEL": Nach dem Befehl für "EINZEL" müssen die Startnummern für das Classement eingegeben werden. Jede Startnummer wird 4-stellig eingegeben und mit einem Carriage Return abgeschlossen. Als Abschluss muss man 0000 und Carriage Return eingeben.
TdC 8001 für Springreiten Seite 117 Classement "PROTOKOLL" und "EINZEL": Nach dem Befehl für "PROTOKOLL" und "EINZEL" müssen die Startnummernblöcke eingegeben werden. Das Protokoll kann aus mehreren Startnummernblöcken zusammengesetzt sein. Jeder Startnummernblock gibt die erste und die letzte Startnummer (je 4-stellig) des Blocks an. Die Start- nummern werden durch einen Bindestrich getrennt.
Seite 118
Steckerbelegung: siehe Seite 106 Kabel vom TdC 8001 zur Großanzeigetafel GAZ4: 010-10 Kabel vom TdC 8001 zum Teledata TED-TX mit Stromversorgung: 107-10 Im Hauptmenü kann man folgende Einstellungen für diese Schnittstelle machen: Menü 4: D-Board Schleppzeit 1: Werkseinstellung = 3 Sekunden Man kann eine Zeit einstellen, die angibt, wie lange eine gestoppte Zeit (z.B.
Seite 119
Zeit, Bestzeit). Wenn man ein Classement macht wird dieses immer über die Display- Board-Schnittstelle (e) beim Kanal 2 ausgegeben. TdC 8001 verkauft ab 2008: Es wird der PIN 1 vom DIN-Stecker "Display Board" (e) umgeschaltet. Auf der Bananenbuchse kommt immer die laufende Zeit.
Seite 120
TdC 8001 für Springreiten Seite 120 Menü 55: Helligkeit der LED-Anzeigetafel: LED-Helligkeit = 9 Wird eine ALGE-LED-Anzeigetafel (ALGE-D-LINE) verwendet, dann kann man die Helligkeit der Umgebungshelligkeit in 10 Stufen anpassen. In der Nacht sollte man die Anzeigetafel dunkel schal- ten (0), damit die Leute nicht geblendet werden, hingegen bei direkter Sonnenbestrahlung hell (9).
