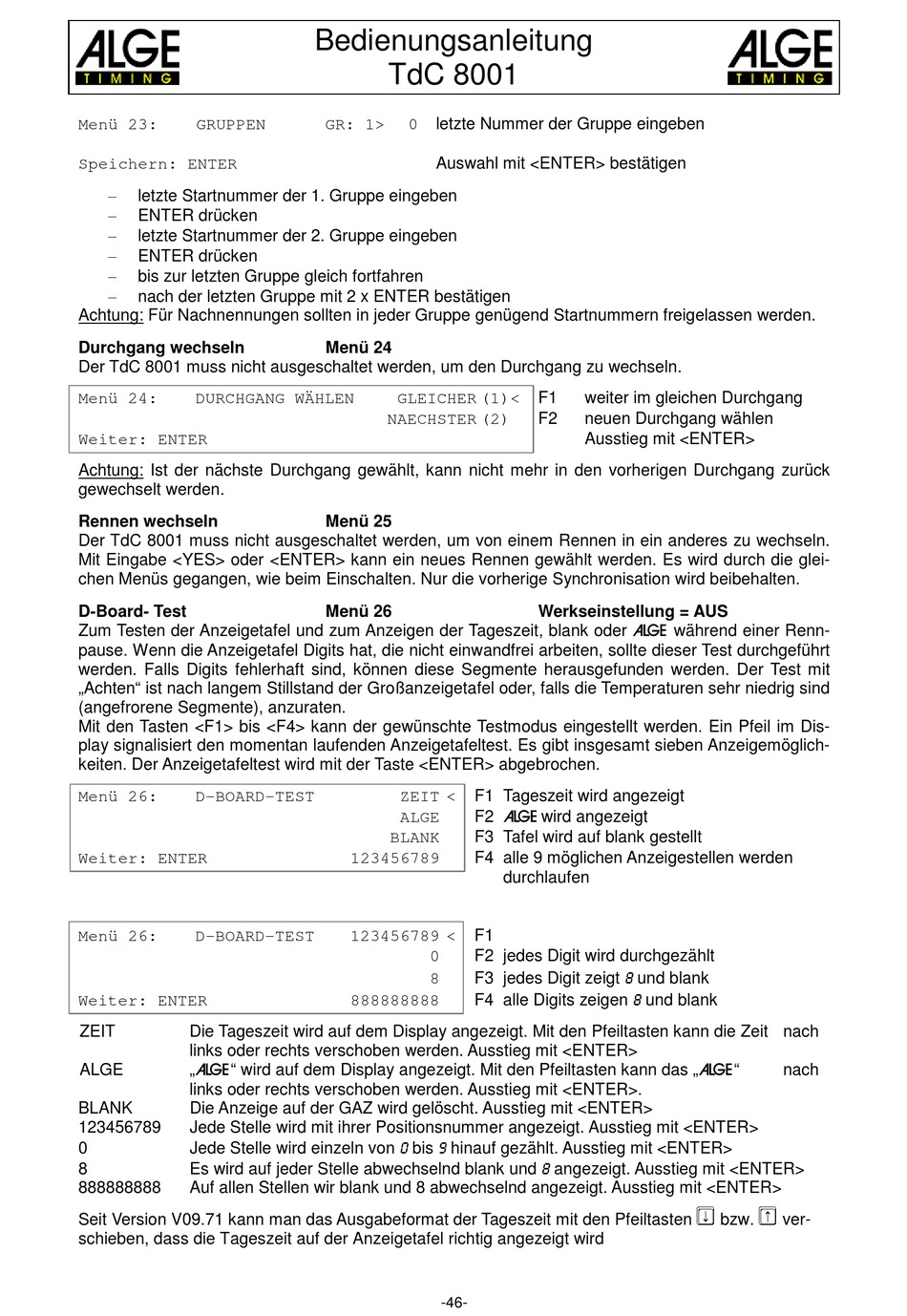

ALGE-Timing TdC 8001 Bedienungsanleitung Seite 46

Vorschau ausblenden Andere Handbücher für TdC 8001:
Inhaltsverzeichnis

Werbung

Menü 23:
GRUPPEN
Speichern: ENTER
letzte Startnummer der 1. Gruppe eingeben
ENTER drücken
letzte Startnummer der 2. Gruppe eingeben
ENTER drücken
bis zur letzten Gruppe gleich fortfahren
nach der letzten Gruppe mit 2 x ENTER bestätigen
Achtung: Für Nachnennungen sollten in jeder Gruppe genügend Startnummern freigelassen werden.
Durchgang wechseln
Der TdC 8001 muss nicht ausgeschaltet werden, um den Durchgang zu wechseln.
Menü 24:
DURCHGANG WÄHLEN
Weiter: ENTER
Achtung: Ist der nächste Durchgang gewählt, kann nicht mehr in den vorherigen Durchgang zurück
gewechselt werden.
Rennen wechseln
Der TdC 8001 muss nicht ausgeschaltet werden, um von einem Rennen in ein anderes zu wechseln.
Mit Eingabe <YES> oder <ENTER> kann ein neues Rennen gewählt werden. Es wird durch die glei-
chen Menüs gegangen, wie beim Einschalten. Nur die vorherige Synchronisation wird beibehalten.
D-Board- Test
Zum Testen der Anzeigetafel und zum Anzeigen der Tageszeit, blank oder ALGE während einer Renn-
pause. Wenn die Anzeigetafel Digits hat, die nicht einwandfrei arbeiten, sollte dieser Test durchgeführt
werden. Falls Digits fehlerhaft sind, können diese Segmente herausgefunden werden. Der Test mit
„Achten" ist nach langem Stillstand der Großanzeigetafel oder, falls die Temperaturen sehr niedrig sind
(angefrorene Segmente), anzuraten.
Mit den Tasten <F1> bis <F4> kann der gewünschte Testmodus eingestellt werden. Ein Pfeil im Dis-
play signalisiert den momentan laufenden Anzeigetafeltest. Es gibt insgesamt sieben Anzeigemöglich-
keiten. Der Anzeigetafeltest wird mit der Taste <ENTER> abgebrochen.
Menü 26:
D-BOARD-TEST
Weiter: ENTER
Menü 26:
D-BOARD-TEST
Weiter: ENTER
ZEIT
Die Tageszeit wird auf dem Display angezeigt. Mit den Pfeiltasten kann die Zeit nach
links oder rechts verschoben werden. Ausstieg mit <ENTER>
ALGE
„ALGE" wird auf dem Display angezeigt. Mit den Pfeiltasten kann das „ALGE"
links oder rechts verschoben werden. Ausstieg mit <ENTER>.
BLANK
Die Anzeige auf der GAZ wird gelöscht. Ausstieg mit <ENTER>
123456789
Jede Stelle wird mit ihrer Positionsnummer angezeigt. Ausstieg mit <ENTER>
Jede Stelle wird einzeln von 0 bis 9 hinauf gezählt. Ausstieg mit <ENTER>
0
Es wird auf jeder Stelle abwechselnd blank und 8 angezeigt. Ausstieg mit <ENTER>
8
888888888
Auf allen Stellen wir blank und 8 abwechselnd angezeigt. Ausstieg mit <ENTER>
Seit Version V09.71 kann man das Ausgabeformat der Tageszeit mit den Pfeiltasten
schieben, dass die Tageszeit auf der Anzeigetafel richtig angezeigt wird
Bedienungsanleitung
TdC 8001
letzte Nummer der Gruppe eingeben
GR: 1>
0
Auswahl mit <ENTER> bestätigen
Menü 24
GLEICHER (1)<
NAECHSTER (2)
Menü 25
Menü 26
F1 Tageszeit wird angezeigt
ZEIT <
F2 ALGE wird angezeigt
ALGE
F3 Tafel wird auf blank gestellt
BLANK
F4 alle 9 möglichen Anzeigestellen werden
123456789
F1
123456789 <
F2 jedes Digit wird durchgezählt
0
F3 jedes Digit zeigt 8 und blank
8
F4 alle Digits zeigen 8 und blank
888888888
-46-
F1
weiter im gleichen Durchgang
F2
neuen Durchgang wählen
Ausstieg mit <ENTER>
Werkseinstellung = AUS
durchlaufen
nach
bzw.
ver-
