ALGE-Timing TdC 8001 Bedienungsanleitung Seite 82

Printer: Beispiel eines Ausdrucks
0001 SZ 10:30:17.0210
ZZ 10:30:45.8578
LZ
0002 SZ 10:31:01.5791
ZZ 10:31:32.9280
LZ

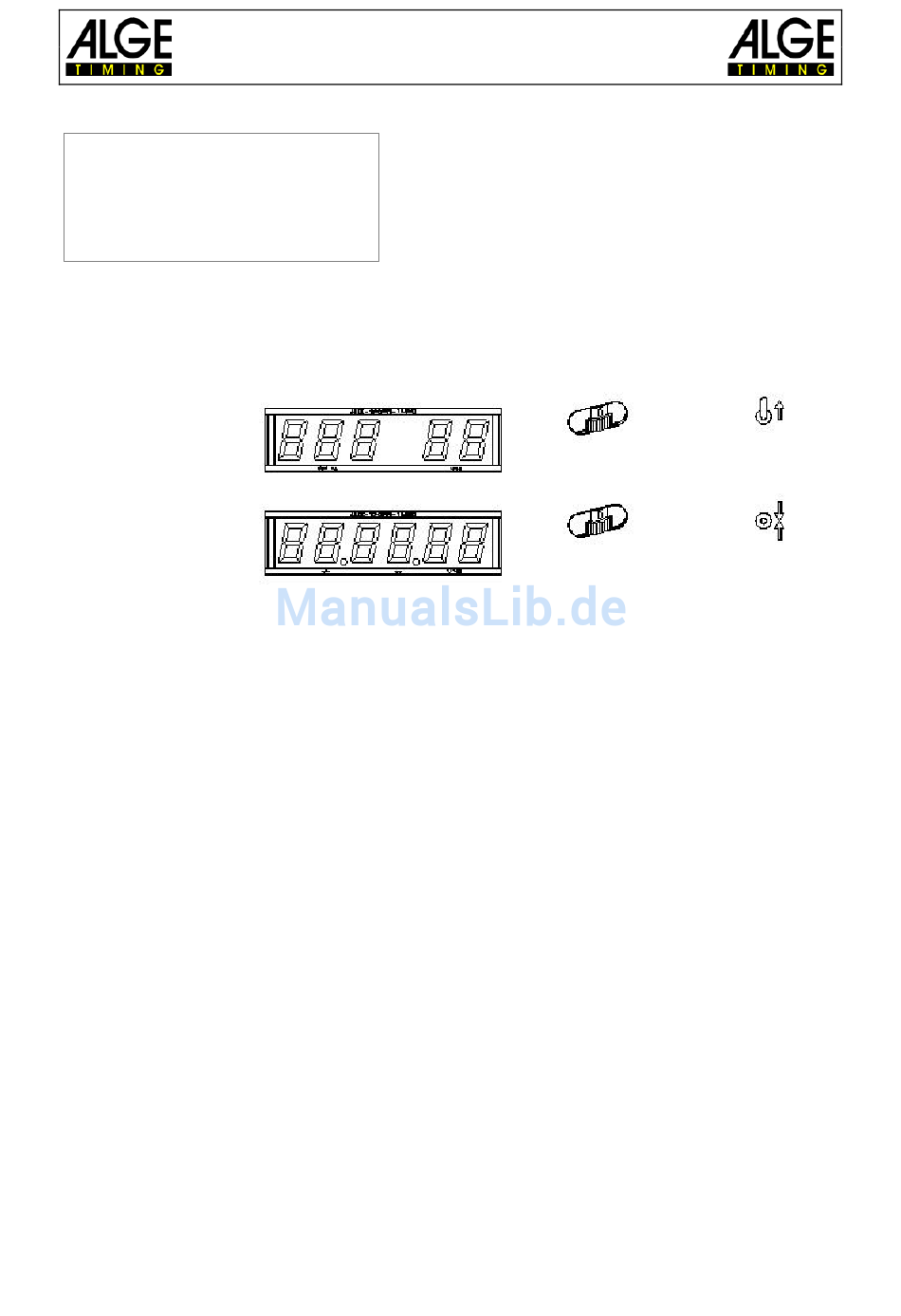

Anzeigetafel (D-LINE und GAZ):
Die Countdown Zeit und Startnummer/Rang können auf je einer ALGE Anzeigetafel angezeigt werden.
Es wird immer die aktuelle Nummer, die im Display (6) angezeigt wird, ausgegeben (auf der Anzeige-
tafel kann die Nummer nur drei-, der Rang nur zweistellig angezeigt werden). Im Hauptmenü (siehe
Menü 20) kann der Kanal 2 aktiviert werden. Wird mit Kanal 2 gearbeitet, wird nur die gestoppte Zeit
auf der Anzeigetafel angezeigt (keine laufende Zeit).
Startnummer
Rang
Countdown Zeit
RS232c Schnittstelle:
Ausgabeformat:
Übertragungsgeschwindigkeit:
Übertragungsprotokoll:
xNNNNxC0xxHH:MM:SS.zhtqxGR(CR)
xNNNNxC1xxHH:MM:SS.zhtqxGR(CR)
xNNNNxRTx+HH:MM:SS.zhtxxGR(CR)
xNNNNxRTx-HH:MM:SS.zhtxxGR(CR)
nNNNN(CR)
x ............................ Leerzeichen (blank)
NNNN ................... Startnummer (vierstellig)
C0 ......................... Startkanal
C1 ......................... Zielkanal
RT ......................... Countdown Zeit
+ ............................ Countdown wurde gestoppt bevor Null erreicht wurde
- ............................. Countdown wurde gestoppt nachdem Null erreicht wurde
GR ........................ Gruppe (von 01 bis 99; 00 wenn keine Gruppe)
n ............................ neue Startnummer, die im Zieldisplay angezeigt wird
(CR) ...................... Carriage Return
Folgende Zeichen können an der 1. Stelle stehen:
? ............................ Zeit ohne gültige Startnummer
c ............................ Zeiten gelöscht (mit CLEAR)
Bedienungsanleitung
TdC 8001
Startzeit
Zielzeit
erlaubte Countdown Zeit
+1.17
Startzeit
Zielzeit
Countdown Zeit überschritten
-1.33
1 Startbit, 8 Datenbit, kein Paritybit, 1 Stoppbit
9.600 Baud Vorzugseinstellung (2400, 4800, 9600, 19200)
ASCII
Startzeit
Zielzeit
gestoppte Countdown Zeit (zulässig)
gestoppte Countdown Zeit (unter zulässiger Zeit)
-82-
Daumenradschalter
auf 0
Daumenradschalter
auf 0
Kippschalter
nach oben
Kippschalter
Mittelstellung
