4.
BESCHREIBUNG
4.1
. BESCHREIBUNGS DES ADAPTERS

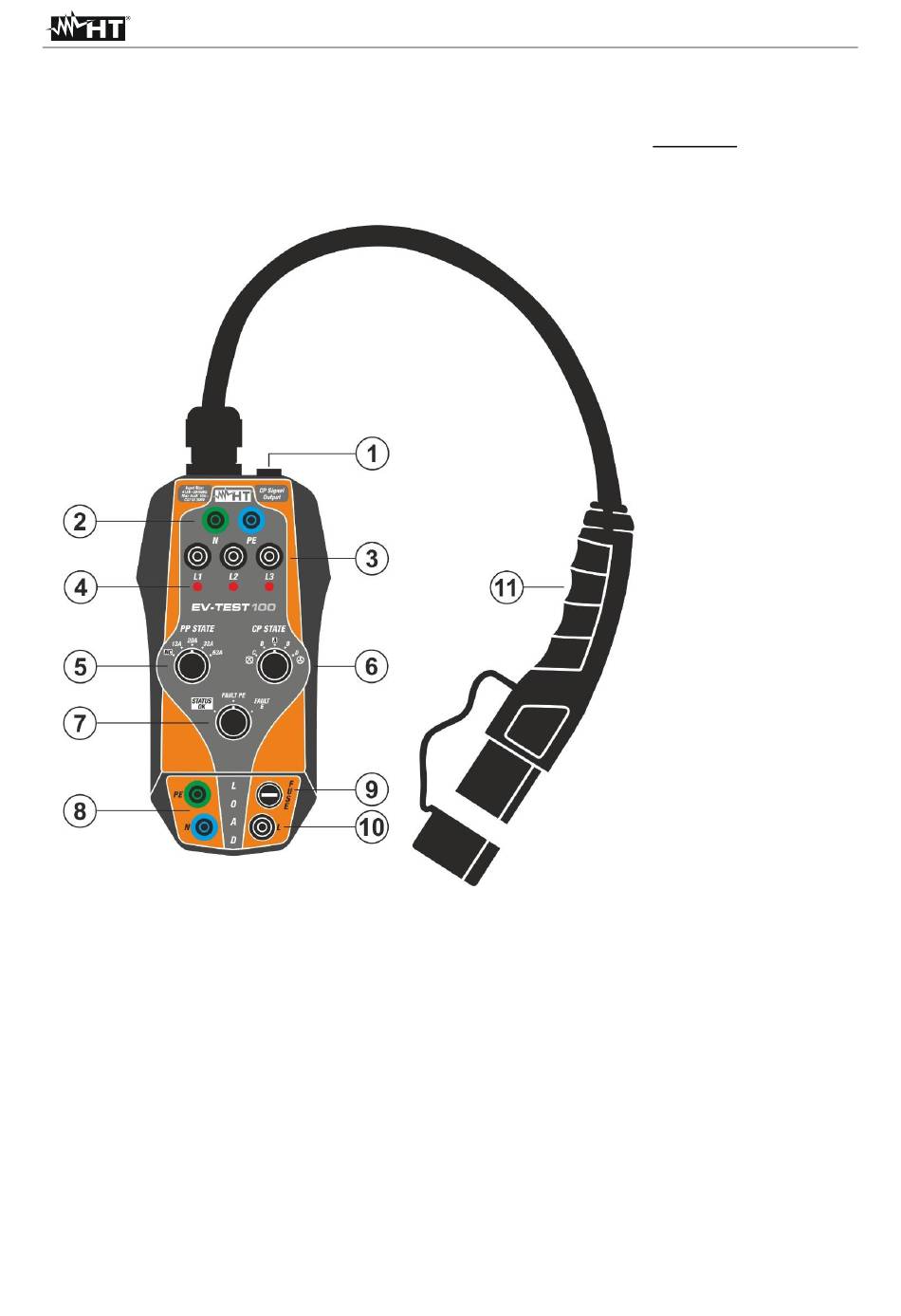

Abb. 1: Beschreibung des Adapters
DE - 5
EV-TEST100
Legende:
Buchsenansch-
1.
luss für HT
Messgerät über
C100EV-Kabel
( CP Ausgangs-
signal)
Buchsen N, PE
2.
für Anschluss an
HT-Instrument
Buchsen L1, L2,
3.
L3 zum
Anschluss an
HT-Instrument
LED Phasen
4.
Spannungsan-
zeige
PP Drehschalter
5.
Kabelsimulation
CP-Drehschalter
6.
Fahrzeugsimu-
lation
Fehlersimulation
7.
PE, Fehler E
N, PE-Buchse
8.
für externen
Lastanschluss
LOAD-
9.
Sektionsschutzsi
cherung
Buchse L für
10.
externen
Lastanschluss
Typ-2-Stecker
11.
zum Anschluss
an EVSE-
Ladestation
