HT-Instruments
8. VERBINDUNG DES INSTRUMENTES MIT EINEM PC
Um das Instrument mit einem PC zu verbinden, müssen Sie das mit dem Instrument
mitgelieferte optische USB Kabel vom Modell C2006, mit dem USB PC Port verbinden.
Die verfügbaren Übertragungsgeschwindigkeiten (-Raten) sind folgende:
Der Wert der Übertragungsgeschwindigkeit (Baud Rate) wird im Eröffnungssbildschirm
(sofort nach Einschalten des Instrumentes angezeigt, siehe Abschnitt 4.2). Der Wert
dieses Parameters kann nur mit der Managementsoftware Topview verändert werden.
Um die abgespeicherten Daten vom Instrument auf den PC zu übertragen, muss der
folgende Ablauf eingehalten werden (nach der Software Installation Topview und des
Gerätetreibers C2006):
1. Schalten Sie das Instrument an und warten Sie bis der Eröffnungsbildschirm
verschwindet (die Drehschalter Position ist nicht relevant).
2. Verbinden Sie den optisch-seriellen Ausgang des Instrumentes mit dem seriellen
Ausgang des PC über das Original USB KABEL Modell C2006

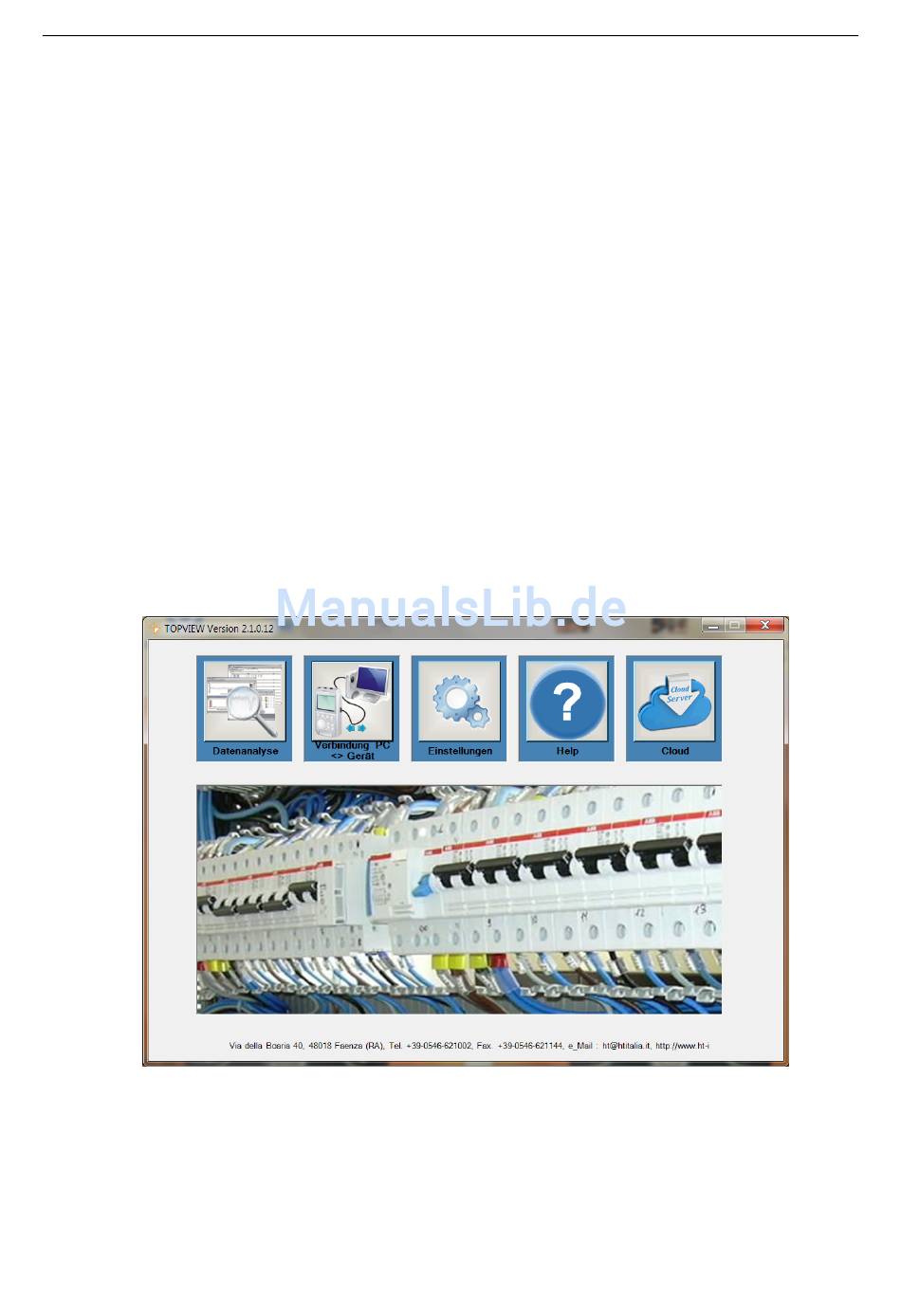

3. Starten Sie das Programm TopView
4. Wählen Sie den Button „Verbindung PC <> Gerät"
9600, 19200, 57600 (Werkseinstellung)
DE - 40
EquiTest HT5071
