Wie wird die Messung durchgeführt :
1. Verbinden Sie das Instrument mit dem Prüfobjekt wie in Abb. 14 gezeigt.
2. Stellen Sie die DISCH TIME Funktion mittels der Pfeiltasten (↑ ↑ ↑ ↑ ↓ ↓ ↓ ↓ ) ein.
3. Stellen Sie die externe Messung ein, EoFF wird links im Display angezeigt (beziehen Sie
sich auf Abschnitt 4.2).
4. Drücken Sie START. Die TEST Led leuchtet auf.
5. Warten Sie bis rdY im Zentral-Display erscheint.
6. Schalten Sie das Prüfobjekt von der Stromversorgung ab. Strt erscheint im Zentral-
Display und meldet, dass die Messung ausgeführt wird. Lese das Ergebnis nach
Abschluss der Messung. Wenn die Entladezeit kürzer ist als 1s, wird das Ergebnis
durch zwei kurze Bieps angekündigt (erfolgreiche Prüfung); wenn länger als 1s dann ist
das Tonsignal andauernd (erfolglose Prüfung).
7. Drücken Sie STOP zum Abbruch des Tonsignal.
8. Wiederholen Sie die Messung wenigstens 20 Mal und drücken schließlich SAVE, zum
Speichern der Prüf-Ergebnisse. Das höchste Ergebnis unter allem durchgeführten
Messungen wird abgespeichert, sowie der Grenzwert der Entladezeit.
• Wenn keine Spannung am OUT/AUS Eingang anliegt, erscheint ungefähr
nach 2 Sekunden no_U im Zentral-Display.
• Wenn aufgrund einer Trennung der augenblickliche Spannungswert
niedriger als 50Vp ist, erscheint rPt im Zentral-Display - wiederhole die
beschriebene Prozedur.
• Wenn die Entladezeit zu lang ist (mehr als 20 Sekunden), wird die Messung
gestoppt und die Meldung: tout => timeout erscheint im Zentral-Display.

5.8.2. Entladezeit an internen Komponenten

a) Lineares System

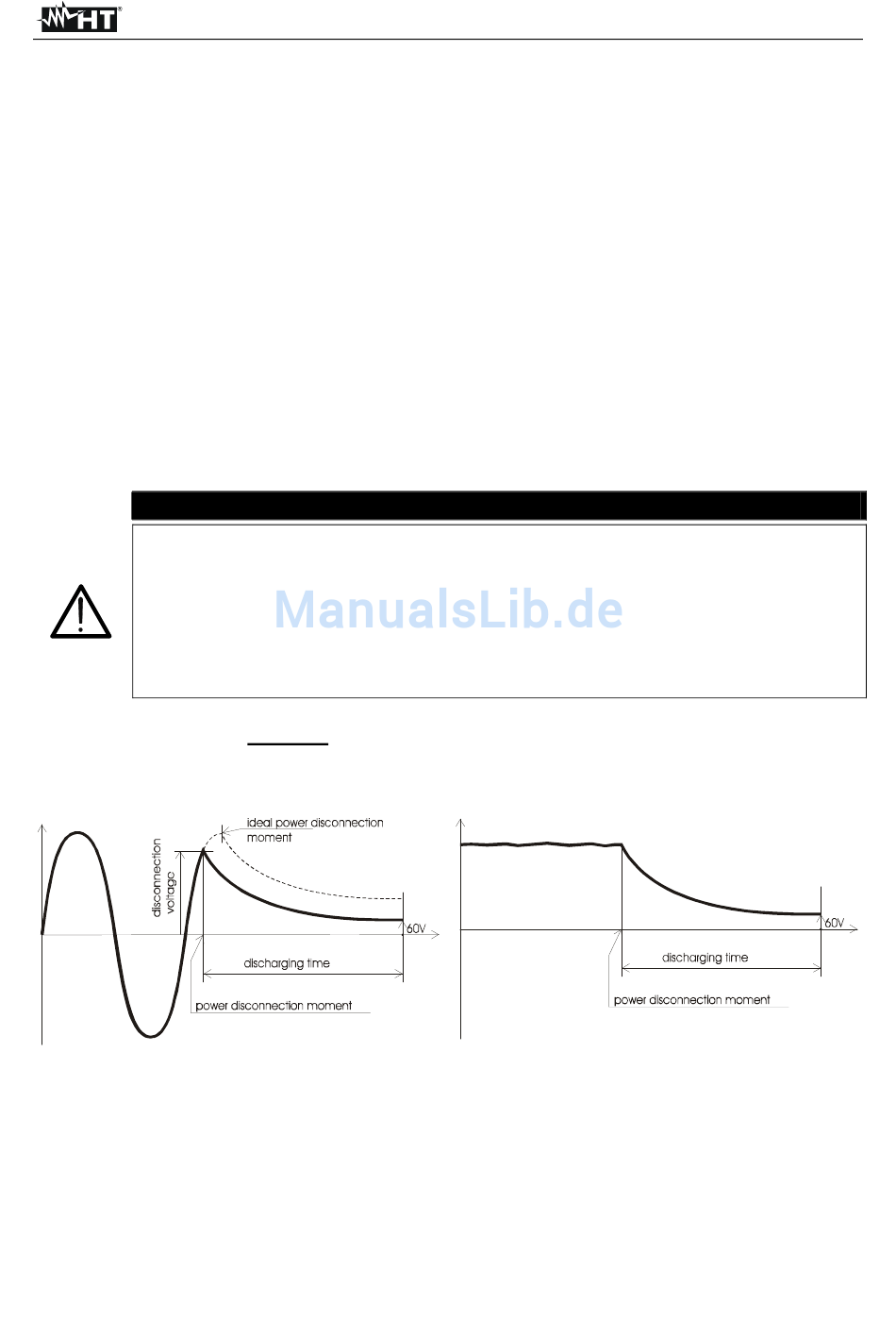

Abb. 15: Diagramm der AC Spannung am
geprüften Element
Beide AC und/oder DC Spannungen können vor der Abschaltung der Netzspannung am
geprüften Element anwesend sein. In den häufigsten Fällen kann das System als linear
angesehen werden, was bedeutet, dass der RC Faktor konstant über die gesamte
Entladezeit ist (R, L, C Komponenten, Filter etc.). In diesem Fall errechnet das Instrument
die RC Konstante und das Skalierungsergebnis für den Spitzenwert der Netz-Spannung
vor der Abschaltung. Das ist der Grund, warum nur eine durchgeführte Messung genügt.
VORSICHT
Abb. 16: Diagramm der DC Spannung am
geprüften Element
