Netzteil an eine Stromversorgungseinheit anschließen
Die folgenden Anweisungen stellen eine Übersicht zur Vorgehensweise beim
Anschließen des Netzteils an eine Stromversorgungseinheit dar. Genauere Informa-
tionen zum Anschließen des Netzkabels an eine Stromversorgungseinheit finden
Sie in den Installationsanweisungen, die mit der Stromversorgungseinheit geliefert
wurden.
Gehen Sie wie folgt vor, um das Netzteil an eine Stromversorgungseinheit anzu-
schließen:
1. Lesen Sie die Sicherheitsinformationen ab Seite iii.
2. Verbinden Sie das Gleichstromkabel mit dem Eingangseinschluss am Netzteil.
3. Öffnen Sie die Abdeckung für den Anschlussblock an der Erweiterungseinheit.
4. Verbinden Sie die Drähte des Gleichstromkabels mit der Stromversorgungs-
5. Schließen Sie die Abdeckung für den Anschlussblock.
6. Schalten Sie das Netzteil ein. Überprüfen Sie die Anzeigen auf den ordnungsge-
Stellen Sie sicher, dass das Gleichstromkabel richtig und fest mit dem
Anschluss verbunden und eingerastet ist.
einheit.
Achtung:
Um den ordnungsgemäßen Betrieb des Netzwerks zu gewährleis-
ten, müssen Sie die Drähte in der beschriebenen Reihenfolge anschließen. Die
Drähte sind farblich gekennzeichnet.
a. Verbinden Sie die Rahmenerdung (grün und gelb) mit der Hauptmasse-
klemme (auch als Erdungsklemme bezeichnet) am Anschlussblock.
b. Verbinden Sie den 0-V-Draht (blau) mit dem Rückleitungsanschluss am
Anschlussblock.
c. Verbinden Sie den -48-V-Draht (braun) mit dem -48-V-Anschluss am
Anschlussblock.
mäßen Betrieb des Netzteils.

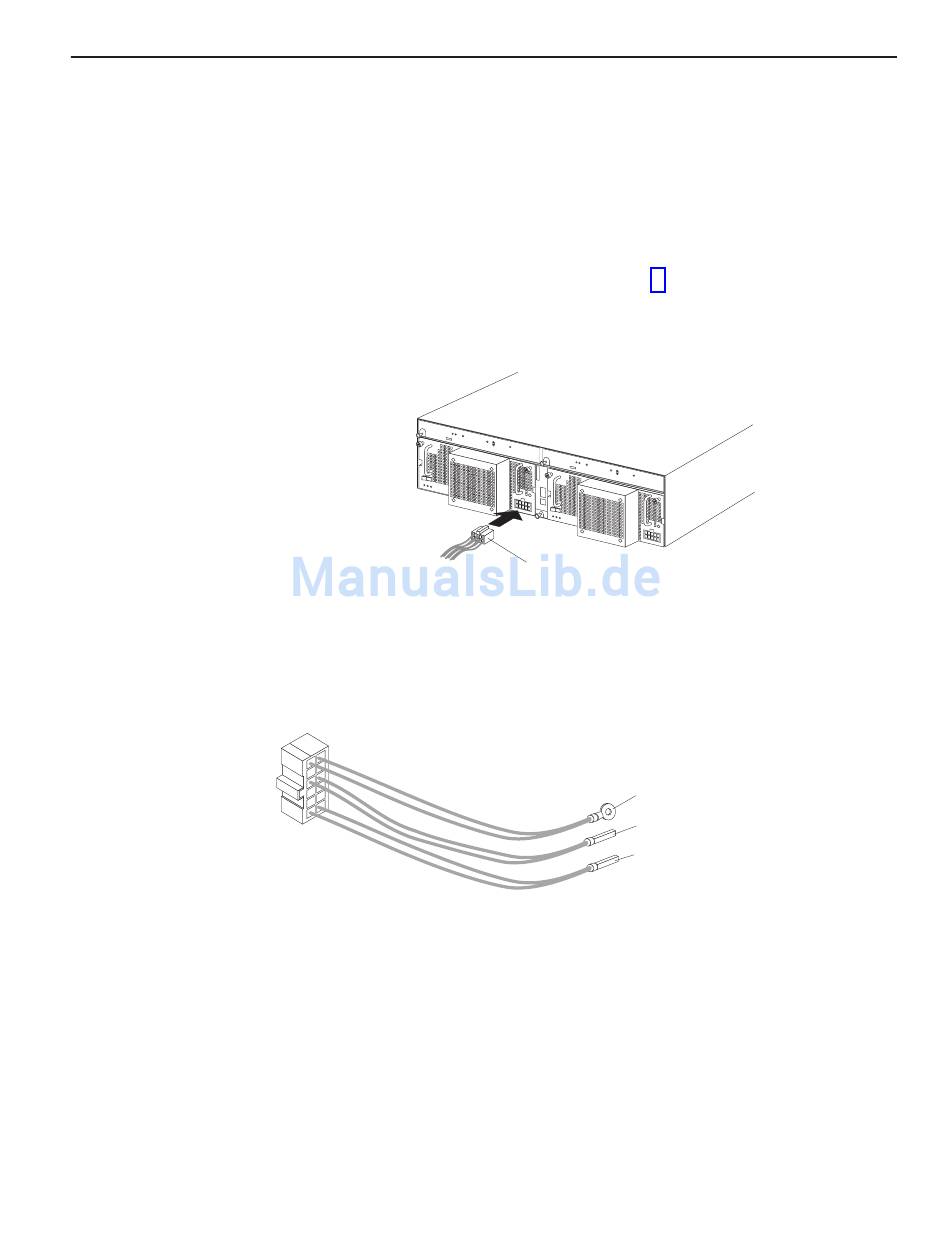

Gleichstromkabel
Rahmenerdung
Rückleitung (0 V)
-48 V
Kapitel 5. Informationen zum Modell für -48-V-Gleichstrom
37
