Kapitel 3. Steuerelemente, Anzeigen und Stromversorgung
der Erweiterungseinheit
Vorderseite
Dieses Kapitel beschreibt die Steuerelemente und Anzeigen sowie die Vorgehens-
weise beim Ein- und Ausschalten der Erweiterungseinheit.

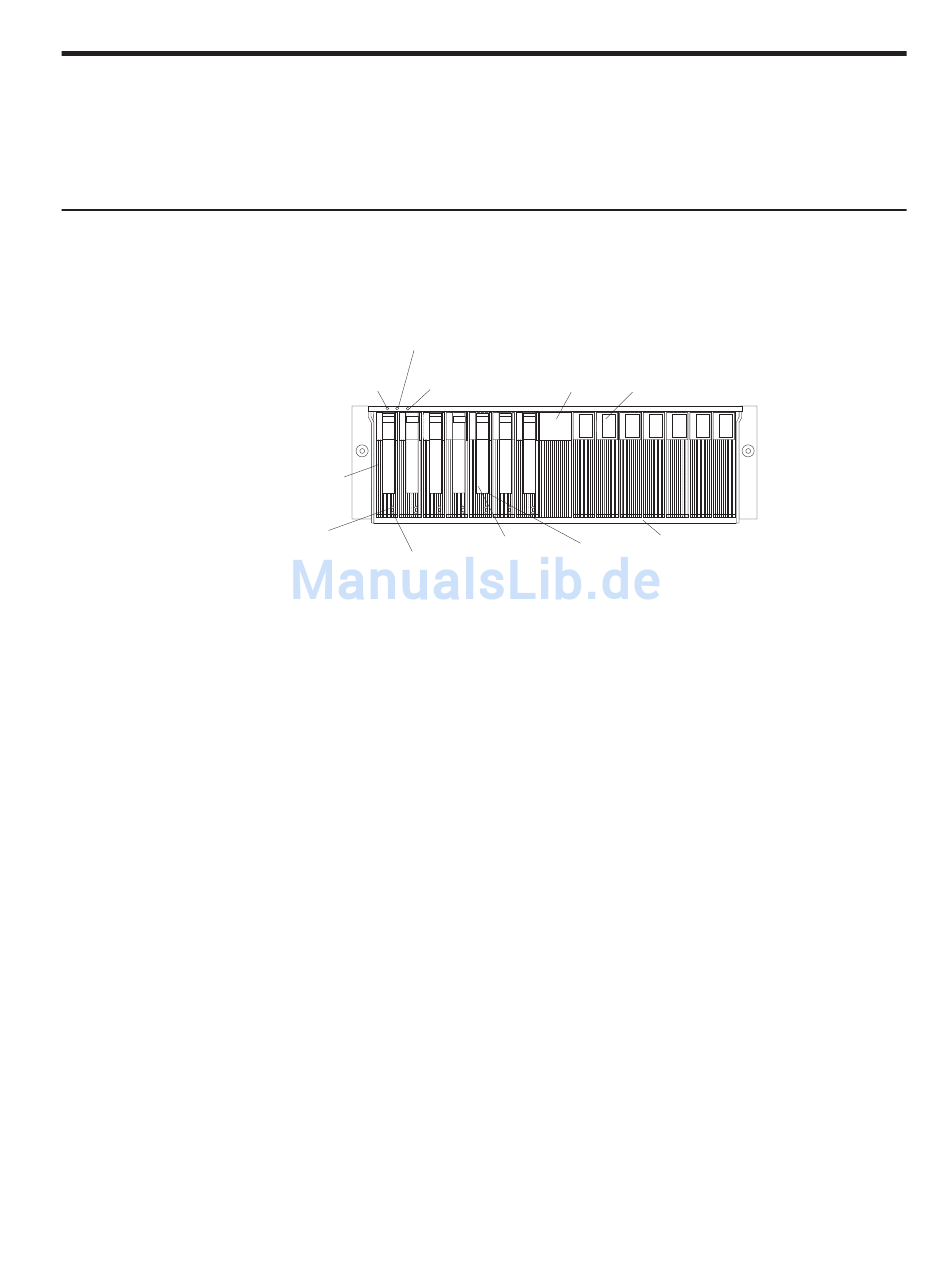

Die primären Steuerelemente an der Vorderseite der Erweiterungseinheit werden in
der folgenden Abbildung dargestellt und in diesem Abschnitt beschrieben.
Allgemeine
Systemfehlerzeige
(gelb)
Betriebsanzeige (grün)
Festplattenlaufwerk
Betriebsanzeige für
Festplattenlaufwerk
Statusanzeige für
(grün)
Festplattenlaufwerk
(gelb)
Betriebsanzeige (grün)
Diese Anzeige leuchtet grün, wenn die Stromversorgung eingeschaltet ist
und die Erweiterungseinheit mit Gleichstrom von sowohl 5 V als auch 12 V
versorgt.
Allgemeine Systemfehleranzeige (gelb)
Diese Anzeige leuchtet gelb, wenn in der Einheit ein Fehler aufgetreten ist,
wie z. B. am Netzteil, ESM oder Festplattenlaufwerk.
ID-Anzeige für Erweiterungseinheit (blau)
Die ID-Anzeige für die Erweiterungseinheit wird zum Identifizieren der
Erweiterungseinheit verwendet. Diese Anzeige leuchtet blau, wenn die
Systemverwaltungssoftware auf dem Server, der mit der Erweiterungs-
einheit verbunden ist, die Einheit identifiziert hat.
Position für Brückenkarte
Die Brückenkarte befindet sich in der Mitte der Vorderseite zwischen Posi-
tion 7 und Position 8.
Abdeckblende
Ihre Erweiterungseinheit verfügt über Abdeckblenden in den Laufwerk-
positionen. Entfernen Sie vor dem Installieren eines Festplattenlaufwerks
die Abdeckblende, und bewahren Sie sie für späteren Gebrauch gut auf.
Jede der 14 Laufwerkpositionen muss entweder eine Abdeckblende oder
ein Festplattenlaufwerk enthalten.
Laufwerkpositionen
Es gibt 14 Laufwerkpositionen, die entweder ein Festplattenlaufwerk oder
eine Abdeckblende enthalten.
ID-Anzeige für
Position für
Erweiterungseinheit
Brückenkarte
(blau)
Griff für
Verriegelung
Laufwerk-
halterung
Abdeckblende
Laufwerkpositionen
21
