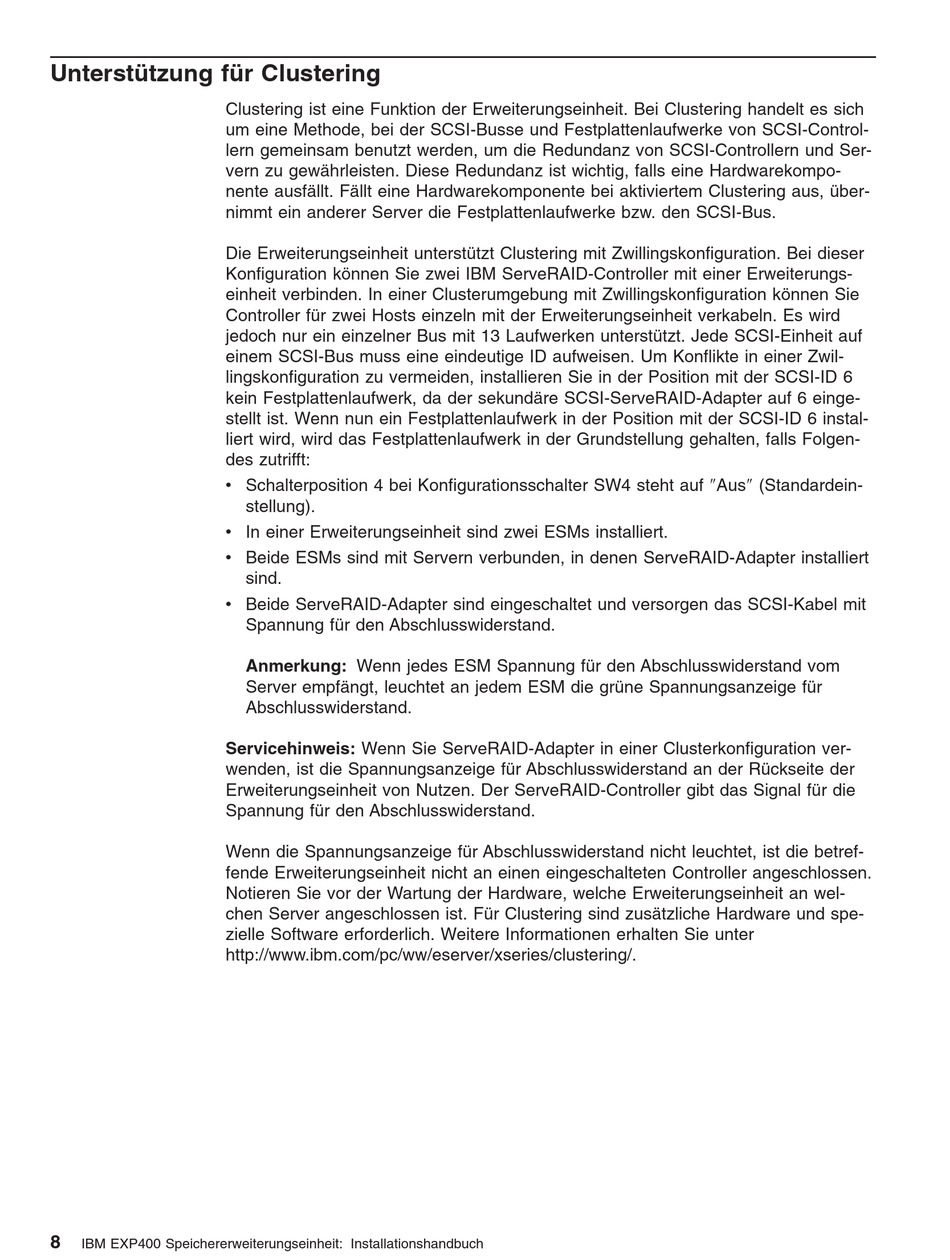

Unterstützung für Clustering
Clustering ist eine Funktion der Erweiterungseinheit. Bei Clustering handelt es sich
um eine Methode, bei der SCSI-Busse und Festplattenlaufwerke von SCSI-Control-
lern gemeinsam benutzt werden, um die Redundanz von SCSI-Controllern und Ser-
vern zu gewährleisten. Diese Redundanz ist wichtig, falls eine Hardwarekompo-
nente ausfällt. Fällt eine Hardwarekomponente bei aktiviertem Clustering aus, über-
nimmt ein anderer Server die Festplattenlaufwerke bzw. den SCSI-Bus.
Die Erweiterungseinheit unterstützt Clustering mit Zwillingskonfiguration. Bei dieser
Konfiguration können Sie zwei IBM ServeRAID-Controller mit einer Erweiterungs-
einheit verbinden. In einer Clusterumgebung mit Zwillingskonfiguration können Sie
Controller für zwei Hosts einzeln mit der Erweiterungseinheit verkabeln. Es wird
jedoch nur ein einzelner Bus mit 13 Laufwerken unterstützt. Jede SCSI-Einheit auf
einem SCSI-Bus muss eine eindeutige ID aufweisen. Um Konflikte in einer Zwil-
lingskonfiguration zu vermeiden, installieren Sie in der Position mit der SCSI-ID 6
kein Festplattenlaufwerk, da der sekundäre SCSI-ServeRAID-Adapter auf 6 einge-
stellt ist. Wenn nun ein Festplattenlaufwerk in der Position mit der SCSI-ID 6 instal-
liert wird, wird das Festplattenlaufwerk in der Grundstellung gehalten, falls Folgen-
des zutrifft:
v Schalterposition 4 bei Konfigurationsschalter SW4 steht auf "Aus" (Standardein-
v In einer Erweiterungseinheit sind zwei ESMs installiert.
v Beide ESMs sind mit Servern verbunden, in denen ServeRAID-Adapter installiert
v Beide ServeRAID-Adapter sind eingeschaltet und versorgen das SCSI-Kabel mit
Servicehinweis: Wenn Sie ServeRAID-Adapter in einer Clusterkonfiguration ver-
wenden, ist die Spannungsanzeige für Abschlusswiderstand an der Rückseite der
Erweiterungseinheit von Nutzen. Der ServeRAID-Controller gibt das Signal für die
Spannung für den Abschlusswiderstand.
Wenn die Spannungsanzeige für Abschlusswiderstand nicht leuchtet, ist die betref-
fende Erweiterungseinheit nicht an einen eingeschalteten Controller angeschlossen.
Notieren Sie vor der Wartung der Hardware, welche Erweiterungseinheit an wel-
chen Server angeschlossen ist. Für Clustering sind zusätzliche Hardware und spe-
zielle Software erforderlich. Weitere Informationen erhalten Sie unter
http://www.ibm.com/pc/ww/eserver/xseries/clustering/.
8
IBM EXP400 Speichererweiterungseinheit: Installationshandbuch
stellung).
sind.
Spannung für den Abschlusswiderstand.
Anmerkung: Wenn jedes ESM Spannung für den Abschlusswiderstand vom
Server empfängt, leuchtet an jedem ESM die grüne Spannungsanzeige für
Abschlusswiderstand.
