Gehen Sie wie folgt vor, um die SCSI-ID-Etiketten anzubringen:
1. Stellen Sie fest, welches SCSI-ID-Etikett Ihrer Konfiguration entspricht.
2. Bringen Sie das Etikett mit der ID für die Erweiterungseinheit an.
16
IBM EXP400 Speichererweiterungseinheit: Installationshandbuch
Anmerkung: Bei einer Doppelbuskonfiguration befinden sich auf dem SCSI-ID-
Etikett zwei Pfeile mit den Ziffern 1 bzw. 2, die auf je einen der beiden Busse
zeigen. Verwenden Sie das Etikett für eine Einzelbuskonfiguration, wenn die
Schalterposition 1 am Konfigurationschalter SW4 auf "Aus" steht. Verwenden
Sie das Etikett für eine Doppelbuskonfiguration, wenn die Schalterposition 1 am
Konfigurationsschalter SW4 auf "Ein" steht.
a. Drehen Sie das Etikett so, dass die gedruckten Ziffern von links nach rechts
lesbar sind.
b. Ziehen Sie die Schutzfolie von der Klebeseite des Etiketts ab.
c. Richten Sie die Kante des SCSI-ID-Etiketts exakt an der Kante des Etiketts
mit der Seriennummer aus, so dass sich die 14 gedruckten ID-Nummern
jeweils unter der entsprechenden Laufwerkposition befinden.

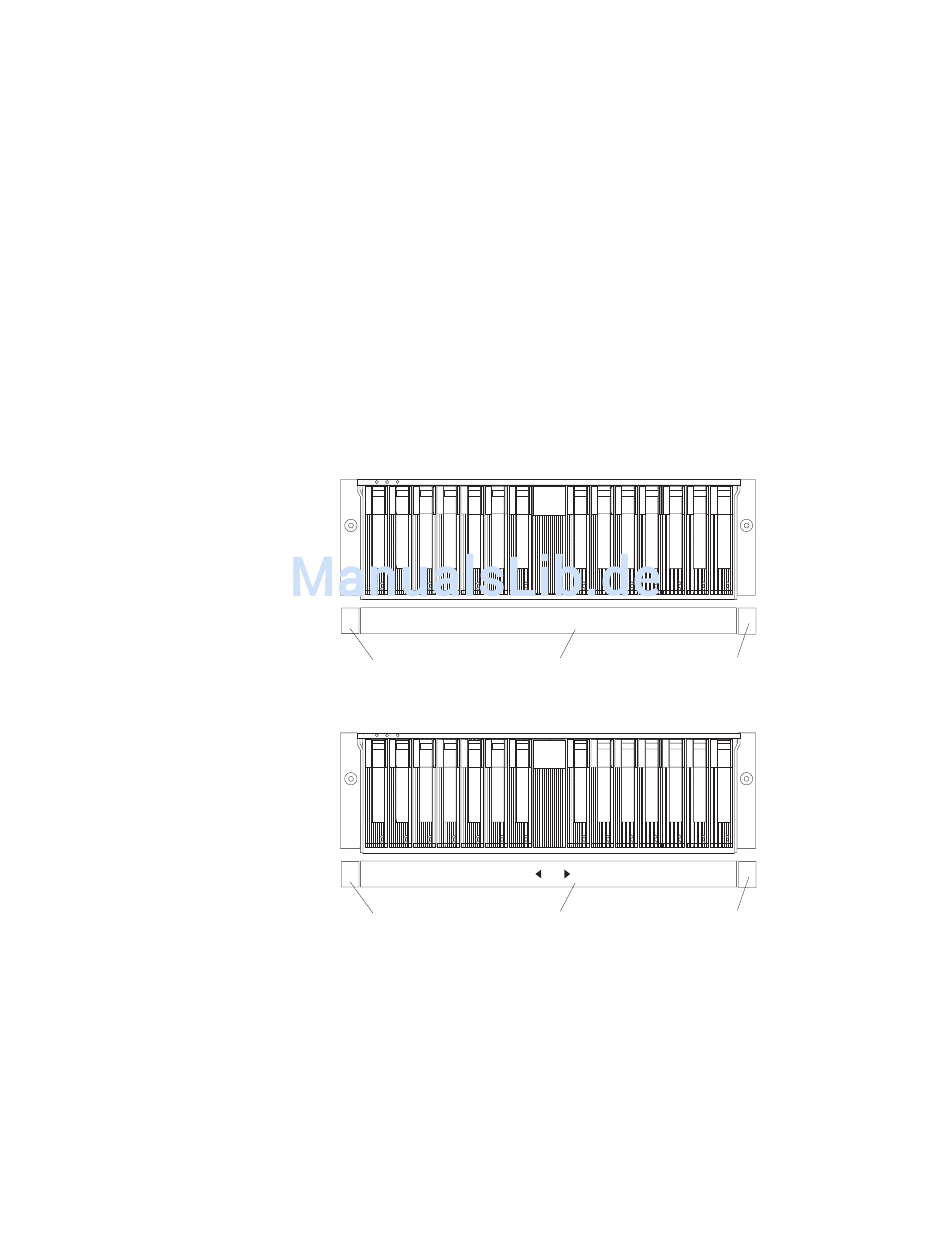

d. Bringen Sie das Etikett, wie in der folgenden Abbildung dargestellt, an der
Vorderseite der Erweiterungseinheit an.
Einzelbuskonfiguration
0
1
2
Etikett mit ID für
Erweiterungseinheit
Doppelbuskonfiguration
0
1
2
Etikett mit ID für
Erweiterungseinheit
a. Prüfen Sie die Einstellung des Nummernschalters (0 - 9) für die
Erweiterungseinheit.
b. Bringen Sie das ID-Etikett für die Erweiterungseinheit, das der Einstellung
des ID-Schalters für die Erweiterungseinheit entspricht, an der freien Stelle
direkt links neben dem SCSI-ID-Etikett an.
3
4
5
6
8
9
SCSI-ID-Etikett
3
4
5
6
1 2
8
9
SCSI-ID-Etikett
10 11 12 13 14
Etikett mit Seriennummer
10 11 12
13 14
Etikett mit Seriennummer
