Netzschalter
Fehleranzeige (gelb)
Betriebsanzeige für Gleichstrom (grün)
Betriebsanzeige für Wechselstrom (grün)
Griffe Die beiden Griffe werden zum Installieren und Entfernen der Netzteil- und

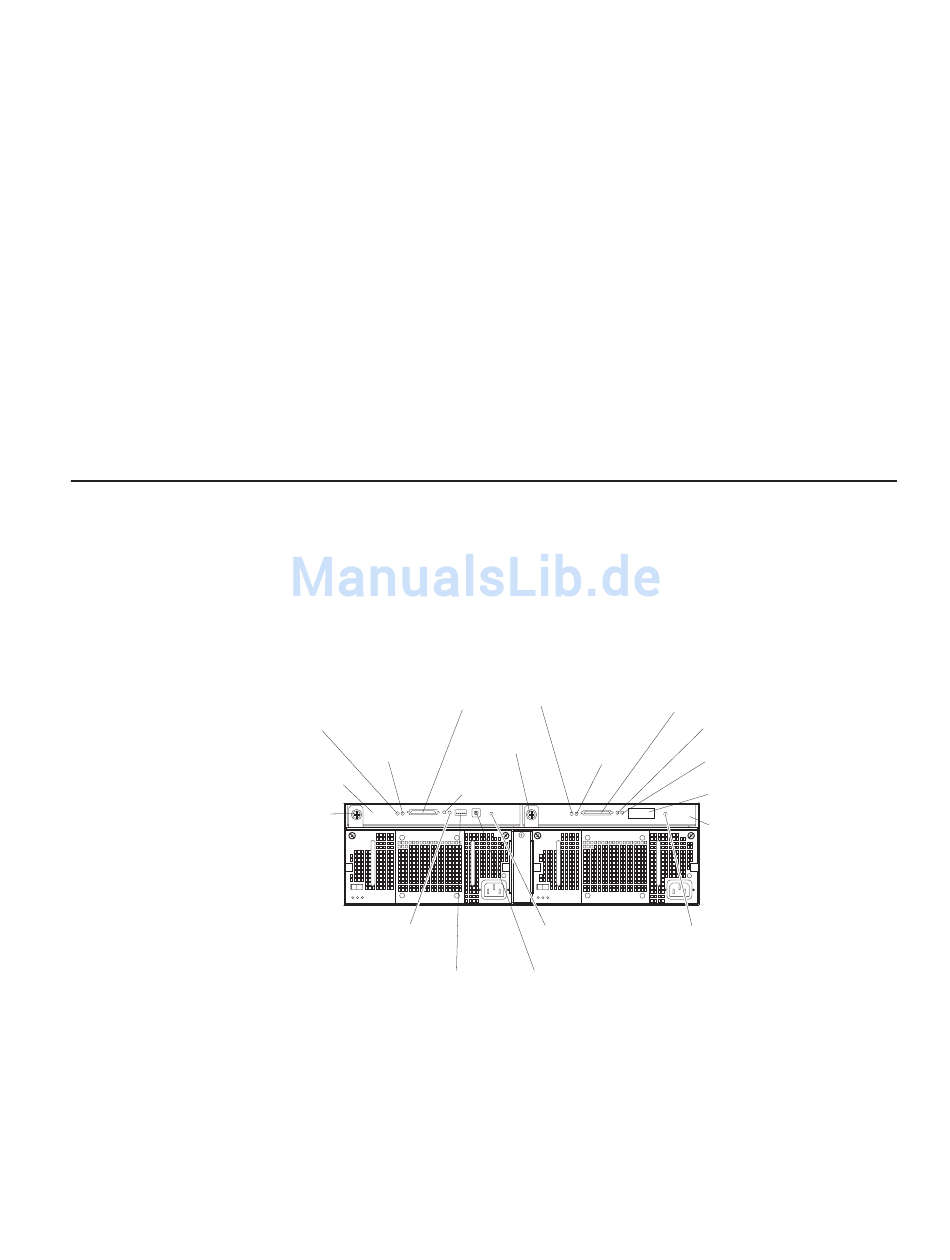

Rückseite: ESMs
Auf die ESMs kann von der Rückseite der Erweiterungseinheit aus zugegriffen wer-
den. Diese Komponenten enthalten Steuerelemente, Anzeigen, Schalter und
Anschlüsse und sind in der folgenden Abbildung dargestellt.
Anmerkung: Das ESM auf der rechten Seite ist in den Modellen 1RU und 1RX
optional.
Abschlusswiderstand (grün)
ESM
Fehleranzeige (gelb)
Anzeige für SCSI-Zurücksetzung
Rändelschrauben
Der von der Rückseite des Netzteils aus sichtbare Lüfter ist ein externer
Lüfter, der gewöhnlich ausgeschaltet ist. Dieser Lüfter ist nur in Betrieb,
wenn der Hauptlüfter im Netzteil ausfällt.
Verwenden Sie diesen Schalter zum Ein- und Ausschalten des Netzteils.
Diese Fehleranzeige leuchtet gelb, wenn ein Netzteil ausgefallen ist oder
ein redundantes Netzteil nicht eingeschaltet ist. Außerdem blinkt diese
Anzeige, wenn der integrierte Lüfter ausgefallen ist.
Diese Anzeige leuchtet grün, wenn das Netzteil eingeschaltet ist und die
Erweiterungseinheit mit Gleichstrom von sowohl 5 V als auch 12 V versorgt.
Diese Anzeige leuchtet grün, wenn die Erweiterungseinheit mit Wechsel-
strom versorgt wird.
Lüftereinheiten verwendet.
SCSI-
Busanschluss 2
Spannungsanzeige für
LVD/SE-Anzeige
(grün)
Aktivitätsanzeige
ESM
Rändelschraube
Anzeige für SCSI-
Zurücksetzung (grün)
Konfigurationsschalter (SW1)
Jedes ESM enthält Steuerelemente, Anzeigen und Anschlüsse für SCSI.
Diese Fehleranzeige leuchtet gelb, wenn das ESM ausgefallen ist.
Diese Anzeige leuchtet grün, wenn ein SCSI-Bus zurückgesetzt wurde.
An jedem ESM befindet sich an der linken Modulseite eine Rändel-
schraube. Verwenden Sie die Rändelschraube und den Hebel zum Entfer-
nen und Einsetzen des ESM.
Kapitel 3. Steuerelemente, Anzeigen und Stromversorgung der Erweiterungseinheit
Spannungsanzeige für
Abschlusswiderstand (grün)
LVD/SE-
Rändelschraube
Anzeige (grün)
(grün)
Fehleranzeige (gelb)
ID-Schalter für Erweiterungseinheit (SW2)
SCSI-Busanschluss 1
Aktivitätsanzeige
(grün)
Anzeige für SCSI-Zurücksetzung (grün)
Schalterabdeckung
ESM
Fehleranzeige (gelb)
23
