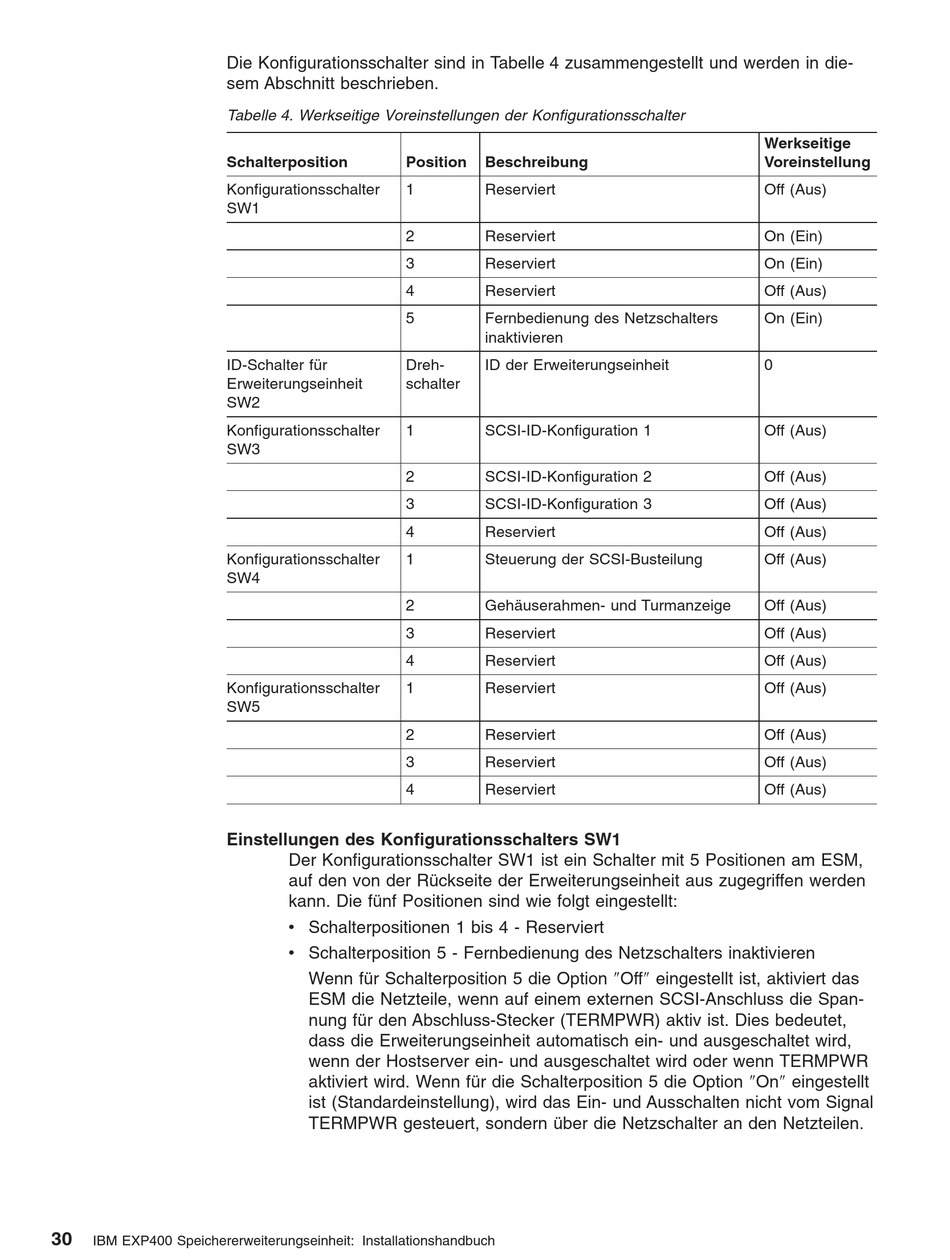

Die Konfigurationsschalter sind in Tabelle 4 zusammengestellt und werden in die-
sem Abschnitt beschrieben.
Tabelle 4. Werkseitige Voreinstellungen der Konfigurationsschalter
Schalterposition
Konfigurationsschalter
SW1
ID-Schalter für
Erweiterungseinheit
SW2
Konfigurationsschalter
SW3
Konfigurationsschalter
SW4
Konfigurationsschalter
SW5
Einstellungen des Konfigurationsschalters SW1
30
IBM EXP400 Speichererweiterungseinheit: Installationshandbuch
Position
1
2
3
4
5
Dreh-
schalter
1
2
3
4
1
2
3
4
1
2
3
4
Der Konfigurationsschalter SW1 ist ein Schalter mit 5 Positionen am ESM,
auf den von der Rückseite der Erweiterungseinheit aus zugegriffen werden
kann. Die fünf Positionen sind wie folgt eingestellt:
v Schalterpositionen 1 bis 4 - Reserviert
v Schalterposition 5 - Fernbedienung des Netzschalters inaktivieren
Wenn für Schalterposition 5 die Option "Off" eingestellt ist, aktiviert das
ESM die Netzteile, wenn auf einem externen SCSI-Anschluss die Span-
nung für den Abschluss-Stecker (TERMPWR) aktiv ist. Dies bedeutet,
dass die Erweiterungseinheit automatisch ein- und ausgeschaltet wird,
wenn der Hostserver ein- und ausgeschaltet wird oder wenn TERMPWR
aktiviert wird. Wenn für die Schalterposition 5 die Option "On" eingestellt
ist (Standardeinstellung), wird das Ein- und Ausschalten nicht vom Signal
TERMPWR gesteuert, sondern über die Netzschalter an den Netzteilen.
Beschreibung
Reserviert
Reserviert
Reserviert
Reserviert
Fernbedienung des Netzschalters
inaktivieren
ID der Erweiterungseinheit
SCSI-ID-Konfiguration 1
SCSI-ID-Konfiguration 2
SCSI-ID-Konfiguration 3
Reserviert
Steuerung der SCSI-Busteilung
Gehäuserahmen- und Turmanzeige
Reserviert
Reserviert
Reserviert
Reserviert
Reserviert
Reserviert
Werkseitige
Voreinstellung
Off (Aus)
On (Ein)
On (Ein)
Off (Aus)
On (Ein)
0
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
Off (Aus)
