Kapitel 5. Informationen zum Modell für -48-V-Gleichstrom
Achtung:
netzteil an die Stromquelle anschließen bzw. es von ihr trennen, die Stromverbin-
dung an der Rückseite der Erweiterungseinheit installieren oder entfernen und das
Netzteil in der Erweiterungseinheit installieren oder daraus entfernen.
Wichtig: Gemäß EN55024:1998 dürfen die Netzkabel für dieses -48-V-Produkt
nicht aus dem Gebäude herausführen, in dem das Gerät installiert ist.
Dieses Kapitel enthält Anweisungen zum Anschließen des Netzteils an eine
Stromversorgungseinheit und zum Austauschen des Netzteils in der Erweiterungs-
einheit. Lesen Sie dieses Kapitel vollständig durch, bevor Sie die Stromverbin-
dungen herstellen.

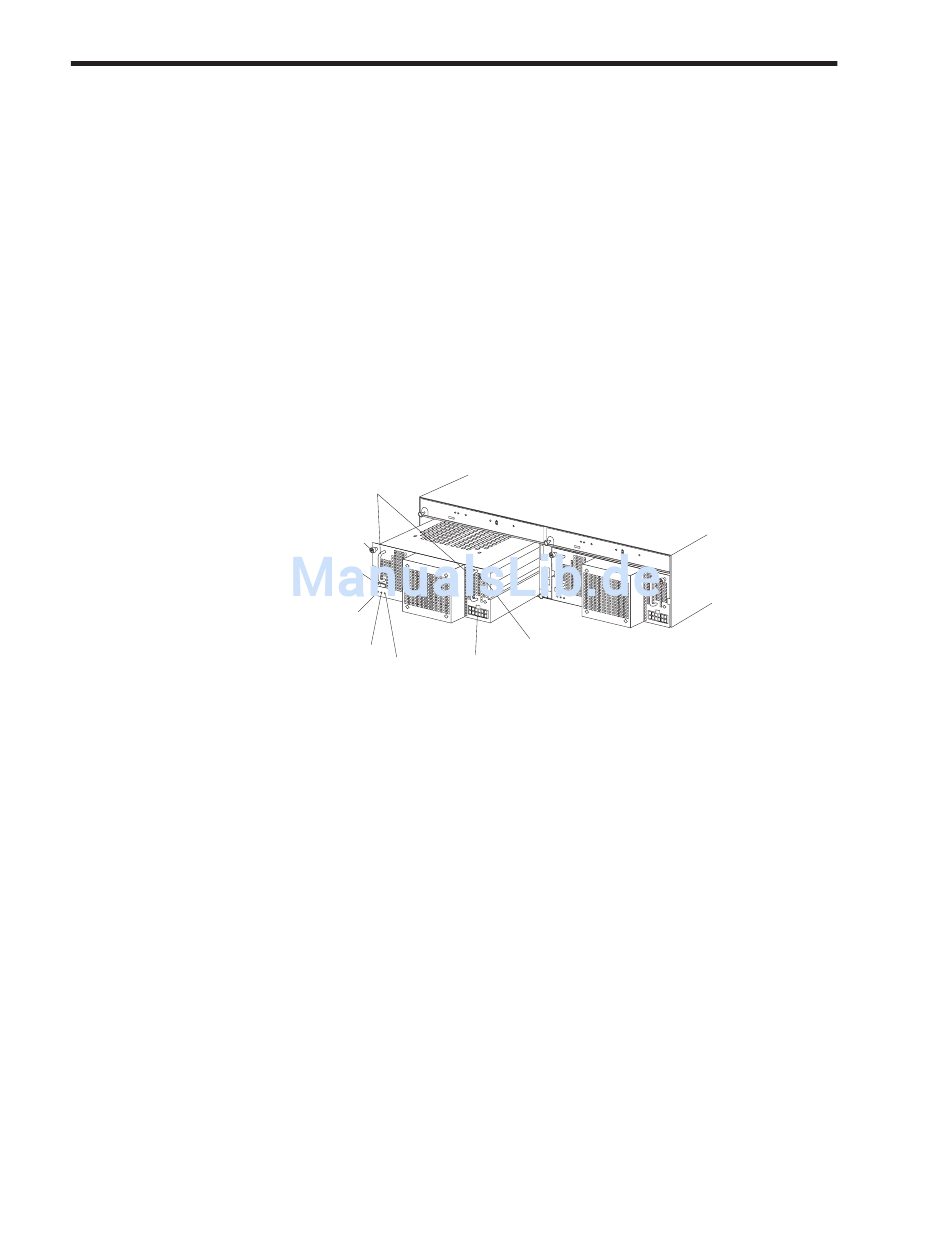

In der folgenden Abbildung sind die Hauptkomponenten des -48-V-Gleichstromnetz-
teils dargestellt.
Anzeige für Gleich-
stromeingang
Griff: Verwenden Sie die beiden Griffe zum Installieren und Entfernen des Netzteils.
Senkschrauben: Verwenden Sie diese Schrauben zum Sichern des Netzteils in der
Erweiterungseinheit.
Netzschalter: Drücken Sie diesen Schalter zum Ein- und Ausschalten des Netz-
teils.
Anzeige für Gleichstromeingang: Wenn diese Anzeige leuchtet, empfängt das
Netzteil Gleichstrom von der externen Stromversorgungseinheit.
Betriebsanzeige für Gleichstrom: Wenn diese Anzeige leuchtet, liefert das Netzt-
eil Strom an die Erweiterungseinheit.
Kontrollanzeige: Wenn diese Anzeige leuchtet, ist das Netzteil fehlerhaft oder der
Netzschalter wurde ausgeschaltet. Wenn diese Anzeige blinkt, ist der Lüfter feh-
lerhaft.
Eingangsanschluss: Schließen Sie das Gleichstromkabel an diesen Anschluss an.
Nur ein qualifizierter Kundendiensttechniker darf das -48-V-Gleichstrom-
Griffe
Senkschraube
Netzschalter
Betriebsanzeige für
Gleichstrom
Kontrollan-
zeige
Senkschraube
Eingangsanschluss
