3. Halten Sie das ESM so, dass sich der Griff an der Unterseite des Einbau-
4. Schieben Sie das ESM vorsichtig in die Position, und bewegen Sie den Griff in
5. Ziehen Sie die Rändelschraube an.
6. Wenn die Schalterabdeckung am rechten ESM nicht vorinstalliert ist, installieren
7. Schließen Sie das eine Ende des SCSI-Kabels an das ESM und anschließend
Installation beenden
Nachdem Sie die Festplattenlaufwerke und das optionale rechte ESM installiert
haben, befolgen Sie die Anweisungen in diesem Abschnitt, um die Installation zu
beenden. In diesem Abschnitt finden Sie auch Anweisungen zum Anbringen der ID-
Etiketten sowie zur Verkabelung der Erweiterungseinheit.
ID-Etiketten anbringen
Mit der Erweiterungseinheit wird 1 Blatt mit 10 Etiketten (0 - 9) und ein Blatt mit 4
Etiketten (für SCSI-ID) geliefert.
Anmerkung: Wenn Sie die Erweiterungseinheit in einem Turmgehäuse installieren,
ziehen Sie zur Konfiguration der Schalter und zum Anbringen der SCSI-ID-Etiketten
die Informationen, die mit dem Bausatz für den Umbau eines Modells in einem
Gehäuserahmen in ein Turmmodell geliefert wurden, zu Rate.
rahmens befindet und vollständig ausgeklappt ist.
die geschlossene Position (links), bis er einrastet.
Sie sie:
a. Halten Sie die Schalterabdeckung so, dass sich der Haken an der Rückseite
der Schalterabdeckung rechts von der Metallschlaufe am ESM befindet.
b. Schieben Sie die Schalterabdeckung nach links, bis sie einrastet. Der Haken
wird dabei unter die Metallschlaufe am ESM geschoben.
das andere Ende des SCSI-Kabels an den im Server installierten SCSI-Adapter
an. Weitere Informationen hierzu finden Sie im Abschnitt „Informationen zur
SCSI-Verkabelung" auf Seite 17.

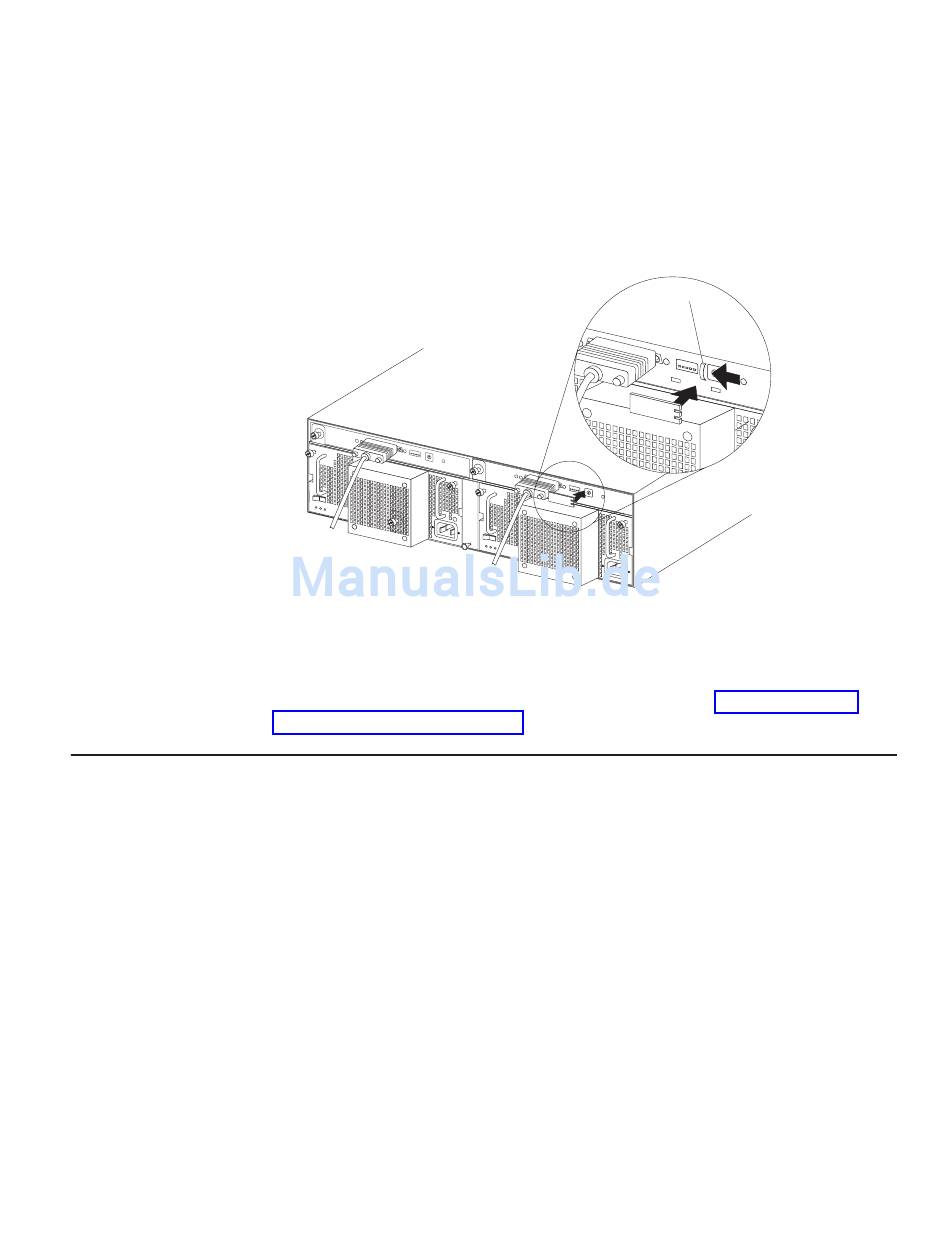

Metallschlaufe
Kapitel 2. Zusatzeinrichtungen installieren
15
